Respuesta corta: ponga en servicio una sarta de perforación de martillo en cabeza, nueva o reconfigurada, como una prueba de sistema controlada, en lugar de enviarla directamente a producción. Confirme la lista de materiales aprobada, inspeccione cada interfaz, verifique el barrido antes de la percusión, ejecute una prueba de primer barreno por etapas y luego compare el asiento de las juntas, la rotación, el barrido, la vibración, el patrón de temperatura y el estado de la herramienta con una línea base conocida como correcta. Libere la sarta solo cuando la evidencia sea repetible y no exista ninguna condición de parada.
Esta guía está destinada a minas, canteras, contratistas, distribuidores y equipos de adquisiciones que instalan barras R32, T38 o T45 nuevas, manguitos de acoplamiento, adaptadores de culata o barrenas de botones. Cubre la decisión de puesta en servicio tras la instalación. No sustituye a la inspección previa al envío, la identificación de roscas, el manual de la perforadora ni los límites operativos del fabricante de la herramienta.
Cuándo debe ponerse en servicio una sarta de perforación
Utilice una verificación de puesta en servicio documentada cuando una sarta completa sea nueva, cuando se introduzca una configuración de barra o acoplamiento diferente, cuando un adaptador de culata o una barrena cambie la cadena de interfaz, o cuando un nuevo lote de proveedor entre en servicio. El objetivo es demostrar que las piezas instaladas funcionan juntas bajo las condiciones reales de la plataforma, el avance, el barrido y el terreno del sitio.
La puesta en servicio no es lo mismo que la inspección de recepción. Una barra puede pasar las comprobaciones dimensionales y visuales antes del envío y, aun así, revelar un problema a nivel de sistema después del ensamblaje. Tampoco es un diagnóstico general de perforación lenta o juntas flojas. Esas tareas comienzan después de que aparece un síntoma definido. La puesta en servicio establece la línea base limpia que requiere la resolución de problemas posterior.
Siete puertas de puesta en servicio
| Puerta | Evidencia a confirmar | Activador de retención |
|---|---|---|
| 1. Configuración aprobada | El modelo de perforadora y roca, el adaptador de culata, la familia de roscas, el cuerpo y longitud de la barra, el diseño del acoplamiento, la barrena y la trayectoria de barrido coinciden con el plano, cotización o manual aprobado. | Cualquier elemento se identifica solo por su apariencia, un nombre de rosca parcial o una factura antigua. |
| 2. Condición antes del ensamblaje | Las roscas, hombros, cuerpos de barra, orificios de barrido y protectores están limpios, sin daños y son trazables al lote previsto. | Grietas, daños por impacto, rebabas, pérdida por corrosión, pasos bloqueados, rectitud incierta o estado de cuarentena mixto. |
| 3. Ensamblaje controlado | Las interfaces comienzan y asientan normalmente utilizando el procedimiento aprobado de manipulación, limpieza y producto para roscas. | Enganche forzado, sensación de rosca cruzada, espacio anormal, una junta que se comporta de manera diferente o adaptadores improvisados. |
| 4. Verificación del barrido | La trayectoria completa desde la culata hasta la barrena está abierta y estable bajo la verificación estática aprobada de la máquina. | Restricción, fuga en una interfaz, retorno contaminado o un cambio que sigue a un componente. |
| 5. Comportamiento en el primer barreno | El emboquillado, la rotación, la penetración, el retorno de detritos y el comportamiento de las juntas son estables durante una prueba por etapas de bajo riesgo. | Vibración inesperada, agarrotamiento, rotación errática, movimiento de juntas, retorno deficiente o un sonido nuevo y anormal. |
| 6. Inspección post-prueba | El asiento de las juntas, las marcas de contacto, el estado de las roscas, el estado de la barrena y el patrón de temperatura son consistentes en posiciones comparables. | Una junta está notablemente más caliente, floja, apretada, marcada o dañada que las demás. |
| 7. Registro de liberación | La configuración, los ID de lote, las condiciones de prueba, las observaciones y la disposición están firmados y archivados. | El resultado depende de la memoria o no puede vincularse a los componentes probados. |
Paso 1: Congelar la lista de materiales antes del ensamblaje
Registre la cadena completa de interfaces: modelo de perforadora y adaptador de culata; familia de roscas; arquitectura de la barra; diámetro y longitud del cuerpo; configuración de extremo macho-macho o macho-hembra; tipo de acoplamiento; conexión y diámetro de la barrena; disposición de barrido; y cualquier restricción de centralizador o manipulación de barras. Una etiqueta nominal como "T38" no prueba que cada geometría, longitud e interfaz de la máquina esté aprobada.
Compare los elementos instalados con la fuente controlada que rige el sitio: los manuales de la perforadora y la herramienta, el plano aprobado, el anexo de la orden de compra o la confirmación del proveedor. Si se realizaron sustituciones después de realizar el pedido, deténgase y obtenga evidencia escrita de compatibilidad antes de la prueba de campo. La guía de anatomía de la sarta de perforación de martillo en cabeza ayuda a identificar cada interfaz, mientras que la guía de barras nuevas y usadas mezcladas cubre la decisión por separado sobre componentes de distinta antigüedad.
Paso 2: Crear una línea base limpia antes de la instalación

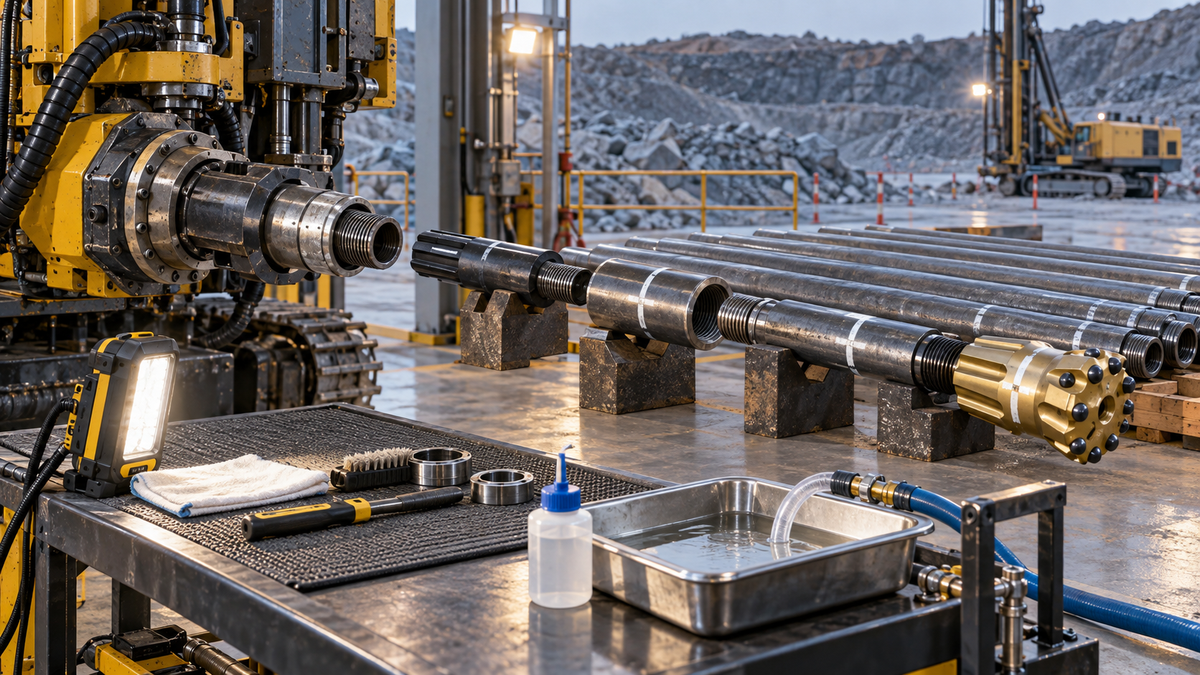

Disponga las piezas en el orden de la sarta y asigne a cada barra y acoplamiento una posición o ID temporal. Fotografié ambos extremos antes del ensamblaje. Confirme que los protectores de rosca estaban presentes, los pasos de barrido están despejados y las superficies de contacto están libres de escombros de transporte. Utilice el procedimiento de limpieza y producto para roscas aprobado por el fabricante; no use grasa para ocultar roscas dañadas o dudosas.
Inspeccione el cuerpo de la barra y ambos extremos bajo buena luz. Un certificado previo al envío es una prueba útil, pero no sustituye a una verificación en el sitio después del transporte y la manipulación. Si la rectitud, la forma de la rosca o las dimensiones son cuestionables, utilice el método controlado y el límite de aceptación en el plano o plan de inspección aplicable. La guía de inspección previa al envío cubre esa tarea del lado del proveedor en detalle.
Paso 3: Ensamblar sin forzar la evidencia
Instale el adaptador de culata, las barras, los acoplamientos y la barrena en la secuencia aprobada. Cada interfaz debe comenzar y asentarse de manera repetible. Una junta que requiere una fuerza inusual o se detiene en una posición visiblemente diferente es una evidencia, no un problema que deba superarse con potencia adicional de la máquina. Aísle el equipo, identifique las dos piezas de acoplamiento y compárelas con un par igual conocido como correcto.
Registre la referencia de asiento inicial para cada junta accesible. La referencia puede ser una fotografía o una marca de inspección extraíble permitida por el procedimiento del sitio; no es un sustituto de las instrucciones de apriete o montaje del fabricante. No esmerile, repase, caliente, suelde ni altere de otro modo una interfaz de herramienta de perforación endurecida en la perforadora.
Paso 4: Verificar el barrido antes de la percusión
Utilice el método estático o de baja energía aprobado por el fabricante de la perforadora para probar la trayectoria de barrido antes de la perforación por impacto. Confirme que el suministro llega a la barrena, que los retornos no están restringidos y que no aparecen fugas en la culata, el acoplamiento o el extremo de la barra dañada. Si el flujo es débil, divida la sarta en secciones controladas y añada componentes uno a la vez hasta que la restricción siga a una pieza o posición.
No compense una supuesta restricción excediendo el ajuste de aire o agua aprobado. La guía de compatibilidad de orificios de barrido cubre el aislamiento completo de la trayectoria a través del suministro, la culata, las barras, las juntas y la barrena.
Paso 5: Ejecutar una prueba de primer barreno por etapas
Seleccione una ubicación de prueba representativa pero controlada según el plan de perforación del sitio. Utilice personal capacitado, las protecciones y equipos de manipulación de la plataforma, y el marco operativo aprobado. Mantenga a las personas alejadas de los componentes giratorios y presurizados. Si la inspección requiere acercarse a la sarta, aísle primero la energía almacenada, hidráulica, neumática y rotacional.
- Emboquille con ajustes controlados. Confirme el contacto estable, la rotación y el retorno de detritos antes de aumentar la demanda operativa.
- Pausa en el primer punto de inspección seguro. Aísle la máquina y verifique las referencias de las juntas, fugas visibles, marcas de contacto y cualquier calentamiento específico de la posición.
- Continúe una etapa a la vez. No cambie el avance, la percusión, la rotación y el barrido juntos. Un registro de una sola variable conserva el valor diagnóstico.
- Añada longitud solo después de que la configuración corta sea estable. Cuando se añade una extensión, registre si aparece algún cambio inmediatamente después de esa junta o en la misma posición de la sarta.
- Repita bajo condiciones comparables. Un intervalo limpio es alentador; la liberación requiere un comportamiento que pueda reproducirse sin una nueva condición de parada.
Utilice los límites del fabricante para los ajustes, el montaje de juntas y las temperaturas permitidas. Esta guía no proporciona intencionalmente un par de apriete, temperatura o umbral de penetración universal porque esos valores dependen de la plataforma exacta, el sistema de herramientas y el método de medición.
Interpretar el resultado según lo que sigue al síntoma
| Patrón observado | Siguiente comparación más útil | Decisión |
|---|---|---|
| El síntoma sigue a una barra o acoplamiento después de cambios de posición | Compare su identidad, roscas, rectitud, barrido y marcas de contacto con un componente igual conocido como correcto. | Ponga en cuarentena ese componente y vuelva a probar la sarta sin él. |
| El síntoma permanece en una posición de la sarta | Inspeccione las interfaces adyacentes, guía/centralizador, alineación de avance y secuencia de manipulación en esa posición. | Retenga la sarta hasta que la causa relacionada con la posición esté controlada. |
| Todas las juntas cambian después de un ajuste operativo | Regrese al último ajuste estable documentado y revise el avance, rotación, percusión y barrido según el manual. | Corrija la configuración y repita la prueba por etapas. |
| El problema aparece solo después de añadir longitud | Verifique la nueva junta, la barra añadida, la pérdida de barrido, la alineación de la manipulación y si se cruzó el límite de profundidad/configuración aprobado. | No apruebe la configuración más larga a partir de la prueba más corta. |
| La sarta completa permanece estable y repetible | Compare el registro con la línea base acordada y complete la inspección post-prueba. | Libere con monitoreo o liberación total, según lo permita el procedimiento del sitio. |
Utilice una de las cuatro decisiones de liberación
- LIBERAR: se pasan todas las puertas, el resultado es repetible y la configuración probada completa está registrada.
- LIBERAR CON MONITOREO: no existe ninguna retención de seguridad o compatibilidad, pero una observación definida requiere un intervalo de reinspección más corto y un responsable nombrado.
- CORREGIR Y VOLVER A PROBAR: se encontró un problema de configuración, limpieza, barrido o ensamblaje controlable. La corrección y la re-prueba completa relevante deben documentarse.
- RETENER / CUARENTENA: la identidad es incierta, hay daños presentes, el comportamiento no es repetible o la causa no ha sido aislada. No devuelva la sarta afectada a producción.
registro de puesta en servicio
Sitio / plataforma / perforadora: ________
Fecha / cuadrilla / supervisor: ________
Requisito del barreno y ubicación de la prueba: ________
Adaptador de culata: modelo, interfaz de la máquina, rosca del lado de la barra, ID/lote ________
Barras: rosca, arquitectura, cuerpo, longitud, cantidad, ID de posición, lote ________
Acoplamientos: tipo, rosca, ID de posición, lote ________
Barrena: conexión, diámetro, diseño, ID/lote ________
Disposición de barrido y resultado: ________
Fuente operativa aprobada y ajustes registrados: ________
Observaciones de etapa: emboquillado / rotación / retorno / vibración / sonido / referencias de juntas / patrón de temperatura ________
Componentes cambiados durante la prueba y motivo: ________
Inspección final: roscas / asiento / marcas de contacto / barrena / culata / daños ________
Disposición: LIBERAR / LIBERAR CON MONITOREO / CORREGIR Y VOLVER A PROBAR / RETENER-CUARENTENA
Aprobador / siguiente punto de inspección: ________
Qué enviar con una solicitud de cotización (RFQ) o solicitud de soporte para la puesta en servicio
Envíe el modelo de plataforma y perforadora, la sarta actual completa, el diámetro y profundidad requeridos del barreno, las condiciones de la roca y del agua, el método de barrido, la longitud y arquitectura de barra deseada, la evidencia de lotes existentes, fotografías de cada interfaz y el registro de puesta en servicio anterior. Para conocer las opciones comerciales actuales, revise las barras de perforación PerfoMax, la ruta de selección de barras R32, las barras de extensión T38, las barras de extensión T45 y el manguito de acoplamiento R32. Utilice el formulario de RFQ cuando la configuración aprobada aún necesite confirmación.
Preguntas frecuentes
¿Puede liberarse una sarta después de un barreno exitoso?
Solo si el plan de puesta en servicio aprobado del sitio define esa evidencia como suficiente. Una regla general más segura es requerir un comportamiento repetible más una inspección post-prueba. Un barreno limpio no borra una identidad incierta, daños o una interfaz no conforme.
¿Deben ponerse en servicio las barras nuevas con acoplamientos usados?
No automáticamente. Inspeccione y apruebe cada interfaz de acoplamiento bajo el proceso de decisión de edad mixta. Una familia de roscas nominalmente coincidente no prueba que un acoplamiento usado distribuirá la carga correctamente en una barra nueva.
¿Qué sucede si una junta se calienta más que las otras?
Deténgase en un punto seguro, aísle la plataforma y compare esa junta con posiciones equivalentes. No aplique una prueba táctil universal ni un límite de temperatura. Utilice el método y los límites exactos del fabricante, luego determine si el patrón sigue a los componentes, la posición o el cambio operativo.
¿Qué sucede si las juntas comienzan a aflojarse durante la puesta en servicio?
Retenga la sarta y pase al procedimiento de diagnóstico de aflojamiento de juntas. No oculte el síntoma aumentando la fuerza de montaje fuera de la instrucción aprobada.
Límites de seguridad y evidencia
La puesta en servicio no autoriza el trabajo fuera de los manuales de la plataforma y herramientas o la evaluación de riesgos del sitio. Aplique los requisitos de aislamiento, protección, personal competente e inspección apropiados para la jurisdicción. Los límites generales están disponibles en la guía HSE PUWER y en los requisitos de control de energía peligrosa de OSHA. La compatibilidad exacta, los ajustes, los límites de desgaste y los valores de aceptación permanecen controlados por el fabricante seleccionado y el procedimiento del sitio.
