Una unión de sarta de perforación de martillo en cabeza que se afloja repetidamente debe tratarse como un fallo del sistema, no solucionarse simplemente apretando la misma conexión y continuando. Detenga la percusión, aísle la máquina, identifique la posición exacta de la unión y compruebe el manguito, ambas roscas de acoplamiento, la alineación del varillaje, el estado de la boca y la secuencia operativa. La prueba útil más segura es una comparación controlada posición por posición con componentes verificados, utilizando el procedimiento y los límites del fabricante de la máquina.
Utilice esta guía cuando una unión de rosca R32, T38, T45 o similar de martillo en cabeza se monte según la referencia aprobada pero luego se afloje, traquetee, se caliente o requiera repetidamente un reapriete durante la perforación. Su función diagnóstica es mapear el movimiento por posición en la sarta y separar un fallo derivado de un componente de un fallo derivado de una posición o de un evento operativo. Si un manguito limpio no se ensambla correctamente antes del servicio, utilice el flujo de trabajo de ajuste de acoplamiento; si un manguito se ensambló normalmente y posteriormente se agrietó o alcanzó un límite de desgaste, utilice el flujo de trabajo de fallo y sustitución. Esta guía no establece un par de apriete universal, un límite de desgaste de rosca, una presión de avance o un ajuste de rotación; esos valores deben obtenerse del plano de la herramienta aprobada y del manual de la plataforma y el martillo perforador reales.
Primera decisión: ¿dónde y cuándo se afloja la unión?
Antes de mezclar o sustituir piezas, marque cada unión en el orden de la sarta y registre cuándo aparece el síntoma. "Las varillas se aflojan" no es lo suficientemente preciso para el diagnóstico. Un problema que siempre sigue a un acoplamiento sugiere una acción diferente a un problema que siempre ocurre en la primera posición, que comienza solo después de añadir una tercera varilla o que aparece solo durante la rotación inversa.
| Patrón observado | Qué puede indicar | Primera comprobación controlada |
|---|---|---|
| El mismo manguito se afloja en diferentes posiciones | Desgaste, daño, falta de coincidencia o contaminación de la rosca del manguito | Ponga el manguito en cuarentena e inspeccione ambos extremos internos según el método aprobado |
| El síntoma sigue a un extremo de varilla | Desgaste, deformación, daño o identificación incorrecta de la rosca macho | Marque ese extremo de varilla y compárelo con un componente de acoplamiento verificado |
| Diferentes piezas se aflojan en la misma posición de la sarta | Influencia de la alineación, guía, culatín, avance o desviación del taladro | Inspeccione la trayectoria de carga de la máquina a la sarta y el historial de la posición |
| Varias uniones se aflojan juntas | Secuencia operativa, ajustes inadecuados, vibración severa o población no coincidente | Sujete la sarta y revise la configuración completa y la cronología del evento |
| El aflojamiento comienza tras un cambio de boca o varilla | Resistencia cambiada, identidad, equilibrio de desgaste o estado del ensamblaje | Compare la última configuración estable conocida con la primera inestable |
| El aflojamiento ocurre durante la rotación inversa o el desenroscado | Problema de secuencia o control en lugar de desgaste normal de perforación | Compruebe el procedimiento aprobado de cambio de varillas y desacoplamiento |
No utilice marcas de pintura como prueba de que una unión es segura; utilícelas solo para mostrar el movimiento relativo y preservar el historial del evento. Una unión puede estar dañada incluso si no se ha aflojado visiblemente.
Por qué es importante el aflojamiento repetido
Las roscas de martillo en cabeza forman parte de la trayectoria de carga de impacto, rotación, avance y barrido. Cuando una conexión ya no permanece correctamente acoplada, el contacto puede volverse desigual y el movimiento puede concentrar la carga en un área más pequeña. La percusión continua puede entonces dañar el manguito, el extremo de la varilla o la conexión del culatín y borrar la evidencia útil sobre dónde comenzó el fallo.
Las uniones flojas también pueden acompañar a vibraciones, dificultad en el desenroscado, calor anormal, reducción de la penetración, fugas en una interfaz de barrido o daños recurrentes en la rosca. Ninguno de estos síntomas prueba una causa única. La decisión correcta para el comprador es si la unión completa puede liberarse, controlarse bajo un plan definido, retenerse para diagnóstico o retirarse del servicio.
Si el manguito ya tiene una grieta visible, deformación severa o rosca interna dañada, utilice la guía de fallo de manguitos de acoplamiento. Si el síntoma principal es rotura, doblado o desgaste de rosca de la varilla, utilice la guía de fallo de varillas de perforación. Esta página se centra en la pérdida repetida de estabilidad de la unión antes o junto a esos fallos.
Seis familias de fallos a comprobar antes de cambiar piezas
1. Identidad del componente y coincidencia de roscas
Confirme la familia de roscas, género, arquitectura de la varilla y piezas de acoplamiento aprobadas mediante marcas, planos y registros de compra. Las conexiones que parecen similares no son prueba de compatibilidad. No fuerce un manguito que se inicia mal, se bloquea o produce una posición de asentamiento inexplicable. Si no se puede establecer la identidad, ponga en cuarentena los componentes afectados en lugar de usar una varilla nueva como galga de prueba.
2. Desgaste y daño en ambas superficies de acoplamiento
Limpie la unión según el procedimiento aprobado e inspeccione ambos lados. Busque superficies de rosca astilladas, picadas, aplanadas o visiblemente adelgazadas; contacto desigual; abolladuras; corrosión; residuos; entradas dañadas; y evidencia de impacto no aprobado. Un manguito nuevo no hace que una varilla desgastada sea utilizable, y una varilla nueva puede dañarse con un manguito desgastado.
3. Estado del ensamblaje y cuidado de la rosca
Verifique que las roscas estuvieran limpias, protegidas durante la manipulación y preparadas con el compuesto o lubricante especificado. La contaminación, los protectores dañados, el compuesto incorrecto o un proceso de montaje inconsistente pueden cambiar el comportamiento del contacto. El lubricante no es una reparación para una geometría desgastada; siga la guía de grasa de roscas y gripado para la decisión de cuidado por separado.
4. Alineación y soporte
Compruebe la alineación del avance, el estado de la guía y el centrador, la rectitud de la varilla, el soporte del culatín y si el taladro se está desviando. Un patrón de aflojamiento específico de la posición puede indicar que la sarta montada se está doblando o guiando de forma desigual. No transfiera un límite de desgaste de otra máquina; utilice los criterios de inspección del equipo instalado.
5. Interacción de la boca y el terreno
Una boca desgastada, bloqueada o inadecuada puede cambiar la resistencia a la rotación y la vibración. El terreno fracturado, el cambio en el retorno de detritus o la inestabilidad del taladro también pueden alterar la trayectoria de carga. Registre si el aflojamiento comienza en un intervalo de roca o tras un cambio de boca. La boca y el taladro son parte del diagnóstico incluso cuando el síntoma visible está en un acoplamiento.
6. Secuencia operativa y de cambio de varillas
Compare el inicio de la perforación (collaring), avance, rotación, percusión, barrido, adición de varillas y desenroscado con el procedimiento del fabricante de la máquina. Evite aplicar percusión a una conexión que no esté correctamente acoplada, y no improvise una secuencia de rotación inversa o impacto. Los ajustes aceptables en una máquina no son instrucciones universales para otra.

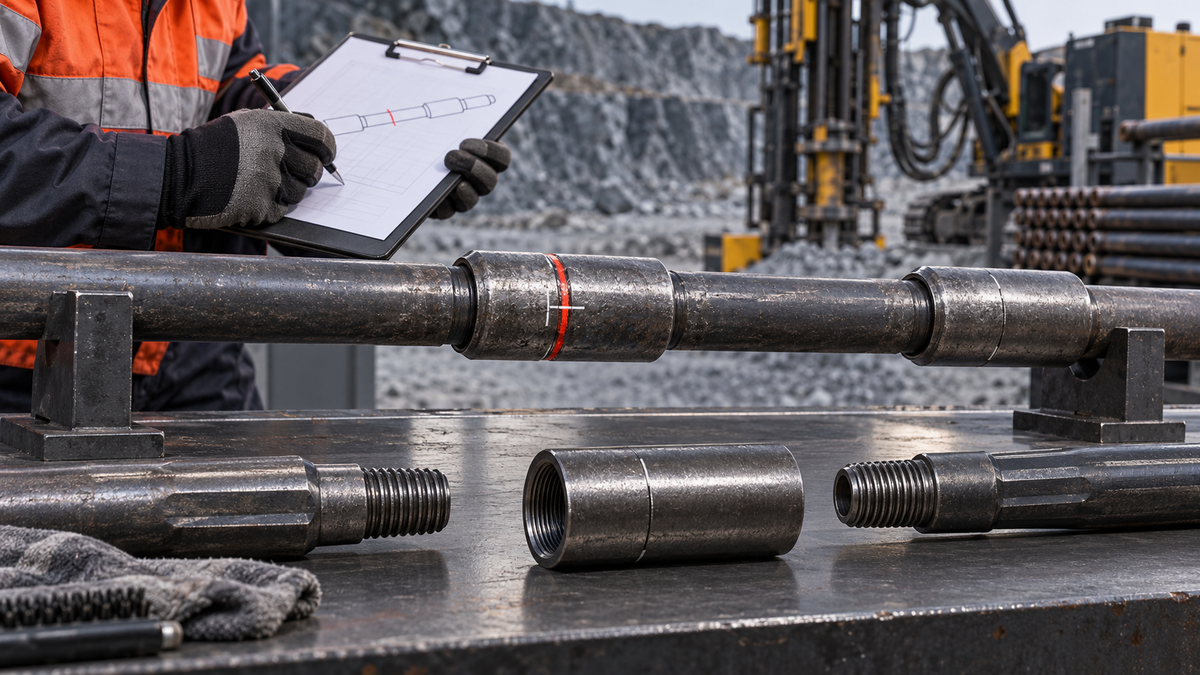

Prueba controlada de aislamiento de la posición de la unión
Solo el personal formado debe realizar esta prueba una vez que el sistema esté aislado, despresurizado y sujeto con seguridad. Utilice los calibres, equipos de manipulación y pruebas funcionales de bajo riesgo aprobados para la máquina real. No afloje una conexión presurizada, golpee un manguito para "asentarlo" ni continúe la percusión para ver si una unión sospechosa falla.
- Congele la evidencia. Fotocopie la sarta montada, marque cada manguito y extremo de varilla, registre la posición desde el culatín y anote el último intervalo de perforación estable.
- Inspeccione antes de intercambiar. Limpie e inspeccione el manguito sospechoso, ambos extremos de varilla de acoplamiento, las uniones adyacentes, la conexión del culatín y la boca. Registre cualquier grieta, deformación, desgaste, marca de calor o residuo.
- Verifique identidades. Confirme la familia de roscas y las referencias de las piezas según el programa de sarta aprobado. Separe los componentes no verificados o de lotes mixtos.
- Establezca una referencia saludable. Seleccione solo un manguito verificado como utilizable y componentes de acoplamiento que cumplan con la regla de inspección aplicable. No llame "conocida como buena" a una pieza usada desconocida.
- Cambie una variable. Bajo el procedimiento de montaje aprobado, sustituya o reposicione solo un componente identificado a la vez. Mantenga la boca, el intervalo de terreno, la longitud de la sarta y el estado operativo permitido tan consistentes como sea posible.
- Ejecute el intervalo de observación aprobado. Observe las marcas de unión, vibración, sonido, evidencia de calor, comportamiento del barrido y estabilidad del montaje sin exceder los límites de la máquina o la herramienta.
- Mapee lo que sigue al síntoma. Decida si el aflojamiento sigue al manguito, a un extremo de varilla, a la misma posición, a un evento de perforación o a la configuración completa.
- Deténgase ante la escalada. Cualquier grieta visible, movimiento creciente, calor anormal, vibración severa, fuga, daño en la rosca o estado de control incierto finaliza la prueba.
Matriz de resultado a acción
| Resultado controlado | Conclusión de trabajo | Acción requerida |
|---|---|---|
| El aflojamiento sigue a un manguito | El manguito o su identidad es sospechosa | Retírelo; inspeccione ambos extremos internos y todas las piezas con las que contactó; libere un repuesto solo después de abordar la causa |
| El aflojamiento sigue a un extremo de varilla | La rosca de la varilla o el estado del extremo es sospechoso | Ponga la varilla en cuarentena; inspeccione los manguitos de acoplamiento anteriores; no rote la varilla hacia otra sarta |
| El aflojamiento permanece en una posición con piezas verificadas | Es más probable una influencia de la alineación, soporte, culatín, guía o del taladro | Retenga esa configuración e investigue la trayectoria de carga de la máquina al taladro |
| El aflojamiento comienza tras un evento operativo específico | El procedimiento o el estado de control están implicados | Detenga la secuencia del evento y obtenga el método aprobado antes de volver a probar |
| Varias uniones previamente estables se aflojan | Es posible un desajuste a nivel de sistema, vibración o fallo operativo | Ponga en cuarentena la población de sarta afectada y compárela con la última configuración estable |
| Sin recurrencia bajo una prueba controlada | El fallo aún no está probado como resuelto | Utilice un intervalo de monitorización condicional definido; no borre el historial de componentes y posiciones |
Cuatro decisiones de liberación
| Estado | Evidencia mínima | Disposición |
|---|---|---|
| LISTO | Todas las identidades de componentes están confirmadas; las roscas y piezas adyacentes cumplen los criterios aprobados; la unión permanece estable durante la prueba especificada; no hay calor, vibración, fuga o daño anormal. | Devuelva la configuración documentada al servicio. |
| MONITORIZACIÓN CONDICIONAL | No hay condición de rechazo, pero el síntoma no se ha reproducido o la causa sigue siendo parcialmente incierta; se define un intervalo de monitorización breve y autorizado. | Mantenga los componentes y posiciones exactos rastreables y defina disparadores de parada. |
| RETENER SARTA | La causa no está resuelta, falta evidencia de identidad o inspección, varias uniones están afectadas o el síntoma sigue a una posición o evento operativo. | Aísle la sarta o población afectada y escale al especialista en equipos o herramientas. |
| RETIRAR / SUSTITUIR | Existe una grieta, deformación, condición de rosca inaceptable, movimiento repetido que sigue al componente u otra condición de rechazo definida por el proveedor. | Retire el componente e inspeccione cada pieza de acoplamiento con la que contactó antes de colocar un repuesto. |
Registro de diagnóstico de unión floja
- fecha, sitio, máquina, modelo de martillo perforador y operador;
- ID del taladro, estado del terreno, ángulo del taladro y etapa de perforación;
- identidades del culatín, boca, varilla y acoplamiento;
- orden de la sarta con cada manguito y extremo de varilla marcado por posición;
- familia de roscas, proveedor o referencia de pieza, grupo de antigüedad y lote cuando se conozca;
- última configuración estable y primer evento que muestra movimiento;
- fotos antes del desmontaje y después de la limpieza;
- método de inspección, calibre o ID de referencia controlada y resultado;
- estado de la boca, estado del barrido, observaciones de alineación y guía;
- estado de prueba permitido y la única variable cambiada;
- si el síntoma siguió a un manguito, extremo de varilla, posición, evento o sistema;
- decisión: LISTO, MONITORIZACIÓN CONDICIONAL, RETENER SARTA o RETIRAR / SUSTITUIR;
- acción correctiva, aprobador y siguiente punto de inspección.
No deseche, amole, vuelva a roscar ni mezcle piezas sospechosas antes de registrar el patrón de fallo. Si varias uniones están afectadas, preserve el límite de la población para que los equipos de compras y garantía puedan distinguir un componente aislado de un problema de toda la configuración.
Información de solicitud de cotización (RFQ) para una unión de repuesto estable
Al solicitar varillas o manguitos, envíe suficiente información para definir la conexión montada en lugar de solo la etiqueta de la rosca:
- modelo de máquina y martillo perforador;
- referencia de pieza del culatín y rosca;
- rosca de varilla, perfil del cuerpo, longitud y arquitectura MM o MF;
- tipo de acoplamiento y marca actual;
- vástago de la boca y rango de diámetro del taladro;
- medio de barrido y configuración de sarta relevante;
- qué posiciones de unión se aflojan y cuándo;
- fotos de interiores de manguitos y ambos extremos de varilla de acoplamiento;
- resultados de inspección y referencia de plano o calibre;
- cantidad, destino y documentos de trazabilidad requeridos.
Revise la colección de varillas de perforación, varillas de extensión T38, varillas de extensión T45 y manguitos de acoplamiento R32. La compatibilidad final debe confirmarse con el sistema instalado completo y el plano de cotización.
Preguntas frecuentes
¿Puedo apretar un acoplamiento flojo y continuar perforando?
No como respuesta automática. Deténgase, aísle y determine por qué se aflojó. Si la unión se ha movido bajo percusión, inspeccione ambas roscas de acoplamiento y los componentes adyacentes antes de cualquier retorno al servicio.
¿Una unión floja siempre significa que el manguito de acoplamiento está desgastado?
No. El síntoma puede seguir a un extremo de varilla, una posición de la sarta, la alineación, el estado de la boca, la vibración o un evento operativo. Una comparación controlada de una sola variable evita sustituir el manguito mientras se deja la causa real en su lugar.
¿Debo usar una varilla nueva para probar un acoplamiento viejo?
Solo si ambos componentes están confirmados como compatibles y el procedimiento está autorizado. Una varilla nueva no es un calibre y puede dañarse con un manguito inaceptable. Inspeccione y disponga primero del acoplamiento usado.
¿Existe un par de apriete universal para las uniones de varillas de martillo en cabeza?
Ningún valor universal debe copiarse entre máquinas, sistemas de roscas o métodos operativos. Utilice el procedimiento del proveedor de la máquina y las herramientas para la configuración exacta.
¿Qué pasa si el problema desaparece después de reorganizar las piezas?
Eso es evidencia, no prueba de una reparación completada. Preserve el mapa de posiciones, inspeccione las interfaces movidas y utilice una decisión de monitorización condicional hasta que se resuelvan la causa y los criterios de liberación.
Límite de seguridad y evidencia
El aislamiento, el control de energías almacenadas, la protección y la sujeción segura tienen prioridad sobre el diagnóstico. Siga el procedimiento del sitio y el manual del equipo real. Los límites generales están respaldados por la normativa OSHA 29 CFR 1910.147 y la guía HSE PUWER. Ninguna de estas fuentes proporciona límites de desgaste o ajustes operativos específicos del producto.
