Un nuevo golpe, traqueteo, raspado o cambio en el tono del escape es una señal para detenerse y aislar hasta que se identifique la fuente. No diagnostique una perforadora de roca neumática basándose únicamente en el nombre del sonido. Registre dónde es más fuerte el sonido, si ocurre con el aire conectado pero el acelerador cerrado, durante las comprobaciones controladas sin carga permitidas por el manual, solo bajo carga en la roca, durante la rotación o durante el avance con empujador neumático (air-leg). Luego, cambie una variable verificada a la vez.
Esta guía es para minas, canteras, contratistas, distribuidores y equipos de mantenimiento que utilizan perforadoras de roca neumáticas manuales y con empujador neumático. Proporciona un método conservador de aislamiento de fallas, no un permiso para operar una herramienta dañada o ignorar el manual exacto del modelo. La protección auditiva, las reglas de aislamiento de energía del sitio y una zona de exclusión segura siguen siendo obligatorias.
Por qué la ubicación del sonido y el estado operativo son importantes
Una perforadora de roca normalmente combina varias fuentes de ruido fuerte: aire de escape pulsado, impacto del pistón, resonancia del acero de perforación, rotación y contacto entre la broca y la roca. Una grabación realizada desde una posición de teléfono no puede probar qué pieza interna está desgastada. La evidencia útil es el cambio respecto a una línea base conocida como buena bajo la misma configuración.
Antes de comparar sonidos, mantenga constantes el modelo de perforadora, el acero y la broca, el soporte (empujador neumático o manual), la roca o bloque de prueba, la presión de aire en la herramienta, la trayectoria de la manguera y los acoplamientos, el sistema de lubricación, el barrido con agua y la posición del operador. Si estos insumos cambian juntos, un sonido más fuerte o agudo puede reflejar la configuración en lugar de una falla de la herramienta.

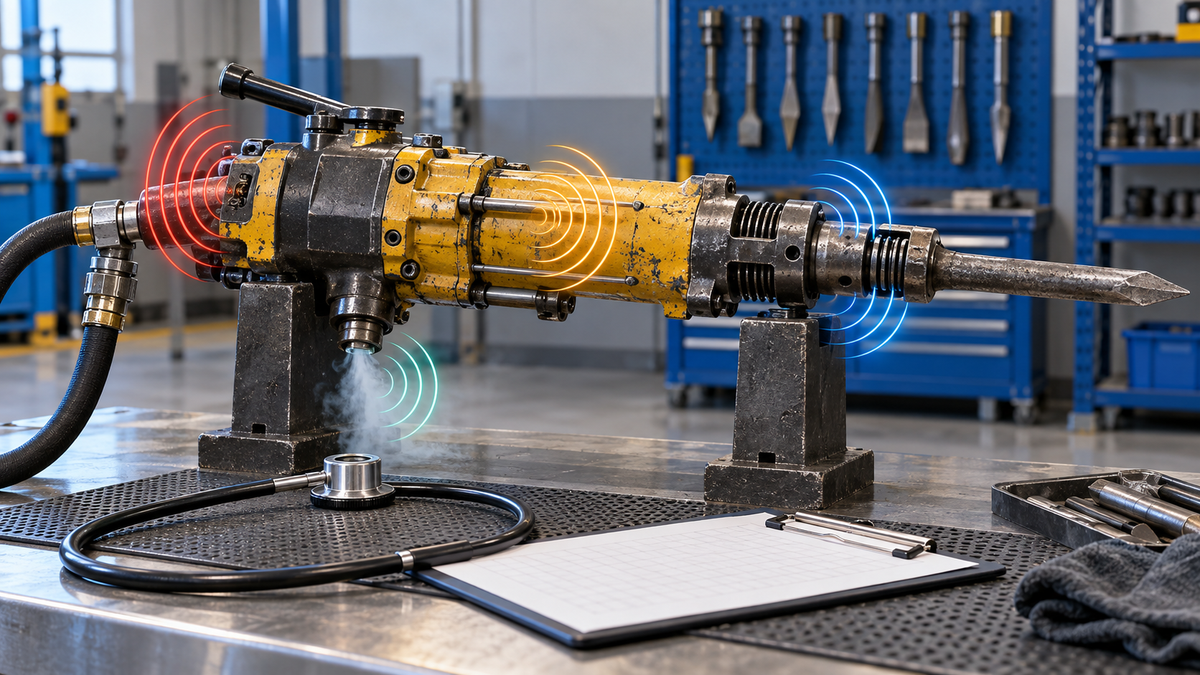

Matriz de ubicación y estado de ruidos anormales
| Patrón observado | Primer límite a inspeccionar | Comparación controlada | Disposición |
|---|---|---|---|
| Siseo con acelerador cerrado | Conexión de entrada, área del acelerador, juntas del cuerpo, circuito del empujador neumático y aislamiento de la derivación | Aísle y despresurice; inspeccione cada conexión externa. Si el procedimiento del sitio lo permite, compare otra derivación de manguera que sepa que funciona bien antes de culpar a la perforadora. | RETENER si la ubicación de la fuga es incierta, una junta que soporta presión se mueve o el acelerador no permanece cerrado. |
| Golpe metálico agudo que sigue a la perforadora | Cuerpo de la herramienta, interfaz pistón-vástago, mandril/cabeza delantera y válvula interna o mecanismo de rotación | Retire la perforadora de la producción. Compare el mismo acero verificado y suministro en una perforadora que sepa que funciona bien, solo bajo un procedimiento de prueba aprobado. | TALLER. No continúe perforando para "ver si se quita". |
| Traqueteo que cambia al cambiar el acero o el retenedor | Vástago del acero, acople del mandril, retenedor, asiento de la broca y rectitud del acero | Inspeccione toda la interfaz delantera mientras esté aislada. Sustituya un componente aprobado que sepa que funciona bien a la vez. | Reemplace o ponga en cuarentena el componente que presenta el síntoma; inspeccione su pieza de contacto antes de liberarlo. |
| Traqueteo o estrépito que sigue a una posición del empujador neumático o soporte | Montaje del empujador neumático, abrazadera/pasador, control de avance, base, extensión y recorrido de la manguera | Compare la perforadora con un empujador neumático aprobado que sepa que funciona bien y una base estable sin cambiar la sarta de perforación. | RETENER EL SISTEMA DE SOPORTE si hay movimiento, deslizamiento, fluencia o juego en el montaje. |
| Escape sordo o tono ahogado con impacto débil | Silenciador/ruta de escape, formación de hielo, contaminación y obstrucción aguas abajo | Inspeccione el silenciador aprobado y la ruta de escape mientras esté aislado; compare solo con la configuración de reemplazo correcta sin restricciones. | DETENER si la ruta de escape está bloqueada, dañada o se ha instalado una cubierta no aprobada. |
| Raspado agudo o sonido de rotación irregular | Mandril, mecanismo de rotación, ajuste del vástago, acero doblado y atascamiento de la broca/roca | Separe el comportamiento que sigue a la rotación del que sigue a la percusión con la secuencia de prueba permitida del manual exacto. | TALLER si el raspado sigue a la perforadora sola o si aparecen residuos metálicos, atascamiento o pérdida de rotación. |
| Normal en aire, anormal solo bajo carga en la roca | Alineación de avance, collado, desgaste de la broca, rectitud del acero, ajuste del vástago y condición del barreno | Realice una prueba breve comparativa con un acero y broca que sepa que funcionan bien en una ubicación controlada; no cambie la presión y el avance simultáneamente. | CORREGIR Y VOLVER A PROBAR. Deténgase si el ruido aumenta, el control se deteriora o la sarta se atasca. |
| El sonido aumenta con el calor o el tiempo de operación | Suministro de lubricación, fricción, alineación, restricción del escape y desgaste interno progresivo | Registre el tiempo desde el arranque en frío, la presión de entrada bajo carga, la evidencia de suministro de aceite y la tendencia de temperatura externa frente a una unidad que sepa que funciona bien. | RETENER. El aumento de calor más el cambio de sonido requiere inspección, no más aceite o presión por suposición. |
Prueba de aislamiento de siete etapas
- Deténgase y preserve el evento. Anote el momento exacto en que cambió el sonido, la profundidad del barreno, la dirección de perforación, la condición de la roca, la acción del operador y si la potencia, rotación, barrido o avance cambiaron al mismo tiempo. No desmonte la herramienta antes de tomar fotografías y capturar los datos de identificación.
- Aísle toda la energía. Cierre y bloquee el suministro según el procedimiento del sitio, libere la presión atrapada mediante el método diseñado y asegure la perforadora, el acero y el empujador neumático. Nunca afloje una manguera, silenciador, junta del cuerpo o tapón mientras pueda haber presión.
- Inspeccione primero las causas externas. Verifique el conjunto de mangueras, acoplamientos, retenciones, acelerador, sujetadores del cuerpo, silenciador, conexión de agua, retenedor, acero, broca, montaje del empujador neumático y base. Busque marcas frescas, movimiento, fugas de aceite o agua, hielo, residuos, abolladuras y partículas metálicas.
- Clasifique el sonido por estado. Registre si ocurre con el acelerador cerrado, durante la comprobación funcional mínima permitida, durante la rotación, durante el movimiento de avance, solo al contacto con la roca o solo después de calentarse. Un mapa de estados simple es más útil que etiquetas como "mal ruido".
- Mapee el sonido por ubicación. Mantenga al personal alejado y utilice solo el método de observación aprobado por el sitio. Compare entrada/cabezal trasero, cilindro/cuerpo, escape/silenciador, cabeza delantera/mandril, acero, broca y empujador neumático. No coloque manos, herramientas o sondas improvisadas sobre una perforadora en funcionamiento.
- Cambie una variable verificada. Ejemplos son una derivación de manguera que sepa que funciona bien, un silenciador aprobado, acero, broca o empujador neumático coincidente. Mantenga constantes la presión, lubricación, barrido, material de prueba y método del operador. Si el síntoma sigue al componente sustituido, ponga en cuarentena ese componente e inspeccione ambas interfaces de contacto.
- Libere solo contra evidencia. El sonido anormal original no debe repetirse durante la comprobación funcional permitida del modelo exacto y una prueba controlada bajo carga. Confirme controles estables, rotación, avance, barrido, lubricación y presión de entrada dinámica antes de devolver la perforadora a la producción.
Qué no hacer durante el diagnóstico de sonido
- No aumente la presión de aire para enmascarar un impacto débil o un tono de escape cambiado.
- No retire un silenciador requerido ni opere con una configuración de escape no aprobada.
- No haga funcionar la perforadora en vacío a menos que el manual exacto y el método de prueba aprobado lo permitan.
- No apriete varillas laterales, pernos del cuerpo o juntas de presión mientras la herramienta esté conectada al aire.
- No vierta solvente, diésel o un fluido no aprobado a través de la herramienta y la devuelva inmediatamente al servicio.
- No acepte un "suena normal ahora" sin una prueba repetible y un registro.
Separe el ruido de la herramienta del ruido de la sarta de perforación y del sitio
Si el sonido sigue a una perforadora cuando el acero, la broca, el empujador neumático y el suministro se mantienen constantes, la perforadora es el límite principal de taller. Si sigue a un acero o broca a través de dos perforadoras aprobadas, inspeccione ese componente y ambas interfaces de contacto. Si varias perforadoras cambian en una derivación, investigue la contaminación del suministro, formación de hielo, suministro de lubricación, restricción y comportamiento de la presión antes de abrir múltiples herramientas.
Las condiciones del terreno también pueden crear ruido intermitente. Una broca que entra en un vacío, una banda fracturada o una roca fuertemente estratificada puede cambiar el contacto y la resonancia. La respuesta correcta es reducir el riesgo bajo el procedimiento de perforación, revisar la alineación y el barrido, y repetir una comparación controlada; no declarar la perforadora sana porque el sonido desapareció en otro barreno.
Puerta de disposición
| Estado | Evidencia mínima | Acción |
|---|---|---|
| LISTO | Fuente identificada; componente defectuoso corregido; inspección externa aceptable; controles, avance, rotación, barrido y lubricación verificados; sin recurrencia en comprobaciones funcionales y bajo carga controladas. | Regresar al servicio con registro firmado. |
| MONITOREO CONDICIONAL | Sin defectos críticos para la seguridad; el sonido está dentro de una línea base documentada; se definen una persona nombrada, un límite de tiempo y un activador de parada. | Utilizar solo bajo el plan de monitoreo escrito. |
| RETENER | La fuente no está aislada, falta la línea base, una lectura requerida no está disponible o el resultado cambia entre pruebas. | Mantener aislado y escalar a revisión de mantenimiento o proveedor. |
| TALLER / RETIRAR | Golpe metálico, raspado, residuos metálicos, control atascado, movimiento en juntas del cuerpo, retenedor dañado, escape bloqueado, sobrecalentamiento o síntoma repetido. | Poner en cuarentena la perforadora o el conjunto afectado; no operar. |
Registro de ruido anormal
- Equipo: modelo de perforadora, número de serie o ID de flota, identidad del empujador neumático, especificación de acero y broca.
- Evento: fecha, turno, operador, barreno, profundidad, ángulo, condición de la roca y actividad cuando cambió el sonido.
- Mapa de sonido: golpe/traqueteo/raspado/siseo/cambio de escape; ubicación más fuerte; estado del acelerador, rotación, avance, carga y calentamiento.
- Suministro: compresor/derivación, ID y longitud de manguera, acoplamientos, presión bajo carga cerca de la herramienta, evidencia de lubricación y barrido.
- Hallazgos externos: fugas, movimiento, marcas, sujetadores, silenciador, retenedor, mandril, acero, broca y empujador neumático.
- Comparación controlada: variable cambiada, identidad que sepa que funciona bien, condiciones mantenidas constantes y si el síntoma siguió al cambio.
- Disposición: LISTO / MONITOREO CONDICIONAL / RETENER / TALLER, acción correctiva, aprobador y fecha de re-prueba.
Utilice la guía correcta para problemas adyacentes
- Para un tono de escape sordo o sospecha de bloqueo, utilice la guía de restricción del silenciador y contrapresión.
- Para una perforadora que funciona caliente, utilice la guía de sobrecalentamiento de perforadoras de roca neumáticas.
- Para el suministro de aceite o arrastre de escape, utilice la guía de lubricación y engrasador de línea.
- Para deslizamiento, fluencia o soporte débil, utilice la guía de solución de problemas de empujadores neumáticos.
- Para pérdida en mangueras o presión de entrada inestable, utilice la guía de dimensionamiento de mangueras de aire y caída de presión.
Solicitud de cotización (RFQ) y evidencia de servicio a enviar
Envíe el modelo e identidad de la perforadora, el registro de síntoma-estado-ubicación, fotos claras, una grabación corta hecha desde una posición segura y repetible, detalles de manguera y acoplamientos, evidencia de presión de entrada bajo carga, disposiciones de aceite y agua, identidades de acero/broca/empujador, reparaciones recientes y el resultado de la comparación controlada. Solicite al proveedor que identifique por escrito el límite de inspección requerido, las piezas de repuesto aprobadas, la revisión del plano o manual y el método de aceptación post-reparación.
Preguntas frecuentes
¿Puede una grabación de teléfono identificar la pieza interna fallida?
No. Puede preservar el tiempo y el tono, pero la posición del micrófono, la ganancia automática, el equipo circundante y el contacto con la roca cambian la grabación. Úsela con evidencia de ubicación, estado operativo y comparación controlada.
¿Un escape más fuerte es siempre una falla del silenciador?
No. Las fugas, una junta suelta, el cambio en la presión de suministro, un silenciador faltante o dañado y las diferencias de configuración normal pueden afectar el sonido del escape. Inspeccione la configuración de escape aprobada y compare lo que es comparable.
¿Puedo seguir perforando si el impacto y la penetración aún parecen normales?
No cuando el sonido es nuevo o inexplicable. Deténgase, aísle e inspeccione. Algunas fallas en desarrollo retienen la salida a corto plazo antes de que el control, el desgaste o el daño sean obvios.
¿Debo agregar más aceite cuando una perforadora comienza a golpear?
No cambie la lubricación por suposición. Verifique el aceite especificado, la dirección del engrasador, el suministro y la condición de contaminación. Un golpe o raspado metálico requiere inspección incluso si la lubricación es deficiente.
¿Cuál es la comparación segura más rápida?
Después del aislamiento y la inspección externa, cambie solo un componente aprobado o una derivación de suministro mientras mantiene constantes los otros insumos. El manual exacto y el procedimiento del sitio determinan qué comprobaciones funcionales están permitidas.
