Si una perforadora neumática de roca se vuelve más silenciosa pero pierde impacto, se ralentiza después de un cambio de silenciador, desarrolla un sonido de escape anormal o se cala con una presión de entrada adecuada, inspeccione la ruta de escape antes de aumentar la presión de aire o abrir la perforadora. Aísle y despresurice todo el conjunto, luego verifique que los puertos de escape, el deflector, la cubierta y el silenciador aprobado no tengan hielo, lodos de aceite, suciedad acumulada, daños por impacto, material suelto o un ajuste incorrecto. Un silenciador es parte de la configuración operativa: debe reducir el ruido de escape sin crear una restricción no aprobada ni dirigir el chorro de aire hacia el operador.
Utilice esta guía para decidir si el tratamiento de escape está restringiendo o desviando incorrectamente el flujo y si la perforadora puede ser liberada tras la corrección. Cubre perforadoras de roca neumáticas manuales y con columna de avance (air-leg). No prescribe un límite universal de contrapresión, no autoriza silenciadores improvisados ni sustituye al manual del modelo. Para fallos limitados a condiciones de congelación, utilice la guía de perforación en climas fríos. Para datos de laboratorio del proveedor, utilice la guía de informe de pruebas de rendimiento. Para una perforadora que supera las verificaciones de escape pero expulsa aire sin un impacto repetido, continúe con el diagnóstico de aire sin impacto.
Reconozca un problema en la ruta de escape por el patrón
No diagnostique un silenciador solo por el sonido. Un pistón desgastado, una válvula con fugas, una baja presión de entrada cargada, una lubricación excesiva, una línea de aire congelada o un contacto deficiente con la varilla de perforación pueden generar quejas similares. Comience con lo que cambió y cuándo aparece el síntoma.
| Patrón observado | Qué puede indicar | Primera verificación controlada | No asuma |
|---|---|---|---|
| La pérdida de potencia comienza inmediatamente después de instalar un silenciador, cubierta de escape o deflector | Pieza incorrecta, orientación incorrecta, puerto cubierto o área de salida insuficiente para ese modelo | Haga coincidir el conjunto instalado con el dibujo exacto de las piezas, el sufijo y la configuración aprobada | Que cualquier pieza que se atornilla es compatible |
| La perforadora arranca normalmente, luego se vuelve silenciosa y se cala | Hielo progresivo, acumulación de aceite y suciedad, material interno suelto o una deformación relacionada con el calor | Registre el tiempo hasta el síntoma, la condición ambiental y la inspección aislada del escape | Que una mayor presión de suministro eliminará la causa |
| El sonido de escape cambia después de una caída, evento de explosión o transporte | Cubierta abollada, revestimiento desplazado, accesorio agrietado o material extraño | Inspeccione la forma externa, la fijación, el espacio de salida y las piezas sueltas después del aislamiento | Que una superficie exterior de aspecto intacto demuestra una ruta interna abierta |
| La presión de entrada cargada es estable, pero el impacto y la rotación se debilitan | La restricción en el lado de la herramienta o el desgaste interno siguen siendo posibles | Compare con un conjunto verificado del mismo modelo bajo un plan de prueba controlado | Que la presión del compresor prueba que la perforadora está en buen estado |
| El ruido aumenta después de retirar o dañar el tratamiento de escape | El control de ruido está ausente o es ineficaz | Ponga en cuarentena y restaure la configuración aprobada | Que una mayor potencia aparente hace que la operación sea aceptable |
| El chorro de aire se redirige hacia la cara, manos, manguera o escombros sueltos | Orientación incorrecta, deflector faltante, cubierta dañada o reemplazo incompatible | Verifique el dibujo del modelo y la dirección de escape requerida | Que el flujo sin restricciones es el único criterio de liberación |

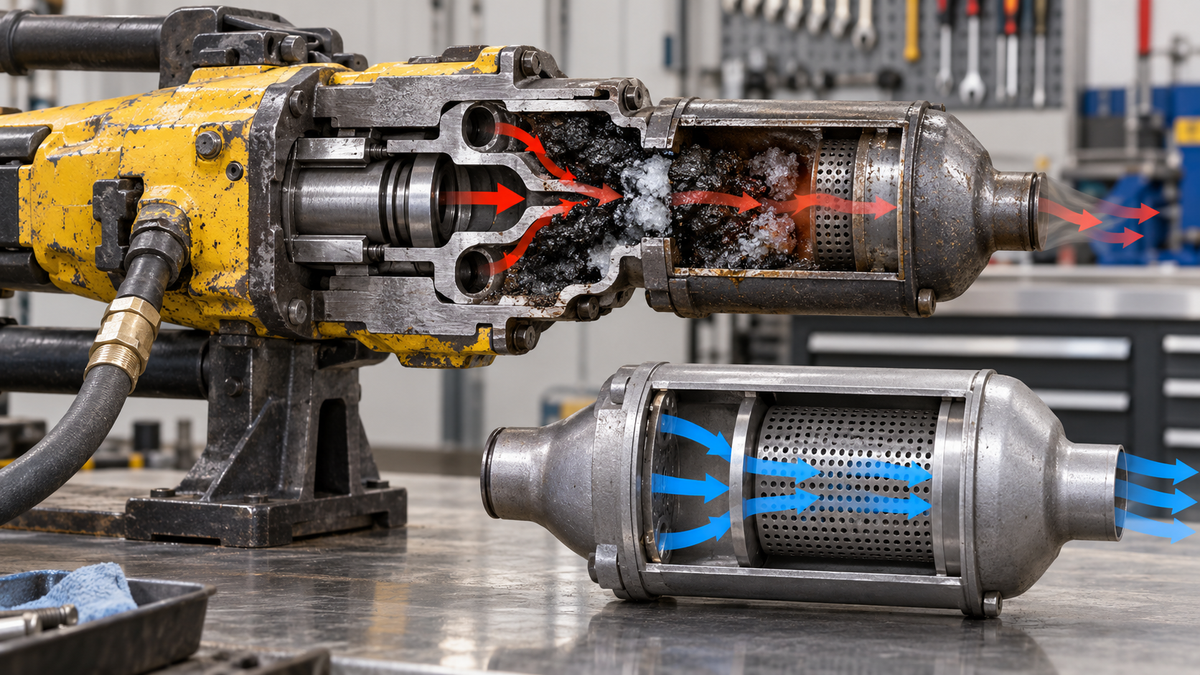

Por qué el silenciador cambia tanto el ruido como el comportamiento de la perforadora
El aire de escape debe salir de las cámaras de percusión a medida que se repite el ciclo del pistón. La ruta de salida puede incluir puertos internos, aberturas en el cilindro, un deflector o cubierta y un silenciador aprobado por el modelo. Si esa ruta está restringida, la presión puede no decaer como se pretende y el rendimiento de la perforadora puede cambiar. Si la ruta se abre o se redirige sin aprobación, el ruido de escape, el movimiento de escombros, la neblina de aceite y la exposición del operador pueden aumentar.
La investigación de la Oficina de Minas de EE. UU. archivada por el NIOSH identifica el escape de aire como una de las principales fuentes de ruido en las perforadoras de percusión neumáticas y documenta cómo la humedad puede congelarse dentro del silenciador y los pasajes del cuerpo de la perforadora, restringir el flujo de escape y causar calados. La misma investigación también muestra por qué un dispositivo de control de ruido no puede juzgarse solo por su silencio: su efecto en el rendimiento de la perforación y la formación de hielo debe considerarse en conjunto. Consulte el informe original Quieted Percussion Drills report.
Ningún número único de contrapresión aceptable se aplica a cada perforadora de roca, silenciador y estado operativo. Utilice el dibujo actual del fabricante de la perforadora, los límites de servicio y el método de prueba aprobado. La norma ISO 11148-5 proporciona requisitos de seguridad para herramientas eléctricas manuales rotativas de percusión, pero aún se requiere la compatibilidad específica del modelo y la evidencia de liberación.
Haga que el sistema sea seguro antes de tocar el escape
- Detenga la perforación y establezca una zona de exclusión. Mantenga a las personas alejadas del acero, la columna de avance, la dirección del escape y la manguera.
- Cierre el aislamiento designado aguas arriba. Siga el procedimiento de aire comprimido y bloqueo del sitio; el acelerador por sí solo no es un dispositivo de aislamiento.
- Ventile la presión almacenada y verifique la energía cero. Nunca afloje una cubierta, silenciador, acoplamiento o manguera mientras el sistema esté presurizado.
- Evite la reconexión. Etiquete la perforadora y controle el punto de aislamiento antes de la inspección.
- Conserve la condición encontrada. Fotografíe la pieza instalada, la orientación, la fijación, la salida y los depósitos visibles antes de limpiar.
No bloquee el escape para "sentir la presión", ni lo dirija hacia la piel, ni limpie la ropa con aire, ni use aire comprimido para expulsar escombros hacia las personas. La guía de aire comprimido HSG39 del HSE del Reino Unido explica los riesgos de la energía almacenada y las mangueras que siguen siendo relevantes durante el diagnóstico.
Capture la evidencia antes de retirar las piezas
- modelo de perforadora, sufijo, serie o ID de flota y configuración manual o con columna de avance;
- número de pieza del silenciador, cubierta o deflector, posición en el dibujo y proveedor;
- si el conjunto es original, reparado, sustituido o instalado recientemente;
- temperatura ambiente, condición de humedad y si el síntoma depende de la temperatura;
- presión de entrada cargada en el punto acordado, utilizando el procedimiento del modelo;
- tiempo desde el inicio hasta el síntoma y si el impacto, la rotación y el sonido de escape cambian juntos;
- caída reciente, transporte, exposición a explosión, limpieza, almacenamiento, reparación o cambio de lubricante;
- fotos de la dirección de salida, sujetadores, abolladuras, grietas, depósitos y material suelto.
Estos hechos separan un problema de ajuste de reemplazo de la contaminación progresiva o la formación de hielo. También proporcionan a adquisiciones suficiente información para solicitar la pieza correcta controlada por el modelo en lugar de un "silenciador de perforadora" genérico.
Secuencia de inspección de afuera hacia adentro
1. Verifique el suministro antes de culpar al escape
Confirme la manguera, los acoplamientos, el lubricador y la presión de entrada de la herramienta cargada bajo la condición de prueba aprobada. Una lectura del panel del compresor después de que la perforadora se detiene no puede excluir una restricción aguas arriba. Si toda la rama pierde presión, diagnostique primero el sistema de suministro. Si la misma rama opera una perforadora verificada del mismo modelo normalmente, la evidencia se desplaza hacia la perforadora probada o su conjunto de escape instalado.
2. Inspeccione el espacio y la dirección de salida
Con la perforadora aislada, examine cada abertura de escape visible. Busque recortes compactados, condensado congelado, exceso de suciedad aceitosa, cinta, pintura, protecciones dañadas, un revestimiento colapsado o un objeto externo que cubra la salida. Confirme que el deflector dirija el aire como lo pretende el diseño del modelo y no lo descargue hacia el operador, la manguera, la línea de agua o escombros sueltos.
3. Verifique la fijación y la condición
Inspeccione los sujetadores, clips, bandas, sellos y características de ubicación con respecto al dibujo controlado. Un silenciador suelto puede vibrar, filtrar o girar; una pieza demasiado apretada o distorsionada puede cerrar un pasaje. Retenga cualquier conjunto con grietas, retenedores faltantes, daños por calor, roscas dañadas o material interno suelto. No taladre nuevos orificios, corte material ni añada empaques para hacer que un sustituto encaje.
4. Confirme la compatibilidad
Haga coincidir el modelo y el sufijo de la perforadora con el número de pieza, revisión, orientación y piezas complementarias requeridas del silenciador o cubierta de escape. Compare las dimensiones solo como evidencia de apoyo. Dos cubiertas con un tamaño exterior similar pueden tener diferentes ventanas de puerto, revestimientos, deflectores o posiciones de fijación. Si la cadena de identidad está incompleta, mantenga la perforadora en espera en lugar de probar una pieza a nivel de familia.
5. Escale la inspección interna correctamente
Si la ruta externa está clara pero el síntoma persiste, un técnico competente debe inspeccionar los pasajes de escape internos, la válvula, el pistón, el cilindro y las piezas relacionadas bajo el manual de servicio. No introduzca cables, brocas o herramientas afiladas en los puertos de una máquina ensamblada. Las superficies de sellado rayadas, los escombros desplazados y los daños ocultos pueden crear una segunda falla.
Comparación controlada de una variable
La prueba útil más segura compara configuraciones aprobadas completas, no una perforadora con su equipo de control de ruido retirado. Utilice un área de prueba asegurada, acero protegido o controlado, personal competente, protección auditiva, un aislamiento aguas arriba accesible y el método de prueba funcional del fabricante.
| Paso | Mantener constante | Registro | Valor de decisión |
|---|---|---|---|
| 1. Establecer la línea base sospechosa | Perforadora, acero, tarea de prueba, manguera, acoplamientos, lubricador y punto de medición de entrada | Pieza de escape instalada, presión cargada, comportamiento de arranque, tiempo hasta el síntoma, respuesta de impacto/rotación y sonido de escape | Crea una descripción de falla repetible |
| 2. Verificar la rama con una perforadora del mismo modelo en servicio | Rama de suministro y tarea de prueba aprobada | Presión cargada y operación estable | Separa la pérdida común de suministro de una falla propia de la herramienta |
| 3. Instalar el conjunto de escape aprobado confirmado en la perforadora sospechosa | Todas las condiciones de prueba y la perforadora sospechosa | Identidad de la pieza, orientación, fijación y respuesta repetida | Muestra si la falla sigue al conjunto de escape |
| 4. Repetir a través de la ventana del síntoma | Condición de servicio y controles de seguridad | Temperatura, tiempo transcurrido, estabilidad, fugas, formación de hielo, holgura y dirección anormal | Expone la restricción progresiva o un problema de ajuste intermitente |
| 5. Inspección posterior a la prueba | Aislamiento y método de energía cero | Nuevos depósitos, hielo, distorsión, movimiento o daño | Vincula el resultado operativo con la evidencia física |
No utilice la perforadora en producción con un silenciador, cubierta, deflector o protección retirados simplemente porque una breve comparación en el taller cambia el sonido o la potencia aparente. Cualquier configuración de prueba excepcional debe ser explícitamente autorizada por el procedimiento del fabricante y los controles de riesgo del sitio. La configuración de liberación de producción debe incluir todos los componentes aprobados de seguridad y control de ruido.
Decisión de liberación después de la corrección
| Estado | Evidencia mínima | Acción |
|---|---|---|
| LISTO | Se identifica y aprueba el conjunto exacto; los puertos y la salida están limpios; la fijación y la dirección son correctas; la función cargada permanece estable a través de la prueba definida; no aparecen ruidos anormales, fugas, formación de hielo, holgura o daños | Liberar con el registro completado y las verificaciones normales previas al uso |
| PRUEBA DE TALLER CONDICIONAL | La causa está corregida y la identidad confirmada, pero la ventana completa de servicio o la prueba de estabilidad repetida está incompleta | Mantener bajo autoridad de taller controlada; no devolver a producción |
| ESPERA PARA IDENTIFICACIÓN | No se puede confirmar el sufijo del modelo, número de pieza, revisión, orientación o base de aceptación | Segregar y obtener la confirmación del dibujo o proveedor antes de instalar |
| RETIRAR / REPARAR | Persiste la restricción, grieta, deformación, retención faltante, escape mal dirigido, hielo recurrente, material suelto, síntoma de contrapresión anormal o falla interna no resuelta | Etiquetar y enviar para reparación o reemplazo controlado por el modelo |
Registro de restricción de escape
Modelo de perforadora / sufijo / serie: Número de activo de flota: Configuración manual o con columna de avance: Fecha, sitio y técnico: Síntoma reportado: Temperatura ambiente / condición de humedad: Presión de entrada cargada y punto de medición: Número de pieza del silenciador / cubierta / deflector: Revisión del dibujo o lista de piezas: Orientación y fijación encontrada: Restricción visible, hielo, lodos de aceite, escombros o daños: Reparación reciente / sustitución / evento de impacto: Perforadora de comparación de la misma rama y resultado: Conjunto aprobado instalado para prueba controlada: Tarea de prueba, acero y duración: Respuesta de impacto, rotación y escape: Inspección post-prueba: Estado final: LISTO / PRUEBA DE TALLER CONDICIONAL / ESPERA / RETIRAR-REPARAR Acción correctiva, técnico y aprobador:
Qué incluir en una solicitud de presupuesto (RFQ) o pedido de piezas
Envíe el modelo y sufijo de la perforadora, serie o ID de flota, placa de identificación y fotos del área de escape, el número de pieza existente, la revisión del dibujo, los detalles de fijación y el registro de síntomas completado. Indique si necesita un conjunto de silenciador completo, cubierta, deflector, juego de retenedores o un kit de servicio verificado. Pida al proveedor que confirme la alineación de los puertos, la dirección de salida, el hardware incluido, los límites de material o temperatura donde sea relevante, y la compatibilidad con la configuración exacta de la perforadora ofrecida.
Para una revisión de máquina de reemplazo o configuración, explore la colección de Perforadoras de Roca PerfoMax, revise la perforadora de roca con columna de avance YT28 o la perforadora de roca neumática manual Y19A, y adjunte el registro de inspección a la solicitud técnica de presupuesto (RFQ).
Preguntas frecuentes
¿Puede un silenciador obstruido hacer que una perforadora de roca neumática pierda potencia?
Sí, una restricción de escape puede alterar la caída de presión necesaria para el ciclo de percusión y puede causar una operación débil o calados. Confirme el diagnóstico con una comparación controlada del mismo modelo; la baja presión de entrada, el desgaste interno y las fallas de lubricación pueden producir síntomas similares.
¿Se debe retirar el silenciador para confirmar la contrapresión?
No como una prueba de campo rutinaria. Retirar el hardware aprobado de control de ruido o protección puede cambiar la exposición y la dirección del escape. Utilice un conjunto de comparación aprobado completo y el procedimiento de prueba del fabricante.
¿Una perforadora más silenciosa prueba que el silenciador funciona correctamente?
No. El silencio por sí solo no prueba un flujo de escape adecuado, una fijación correcta o una dirección segura. La liberación requiere tanto la configuración de control de ruido aprobada como una operación estable específica del modelo.
¿Se puede aceptar un silenciador de posventa si los orificios de montaje se alinean?
No solo por esa evidencia. Confirme el modelo exacto, las ventanas de puerto, el área y dirección de salida, la construcción interna, la fijación, los materiales, el hardware complementario y la compatibilidad escrita del proveedor.
¿Qué sucede si la restricción aparece solo en invierno?
Utilice la guía de climas fríos para investigar la separación de humedad, drenajes, lubricante y la formación de hielo progresiva en el escape. Mantenga este registro para la identidad del silenciador y el resultado de la liberación, pero corrija la causa de la humedad aguas arriba antes de que se reanude la producción.
Conclusión para el comprador
Trate el tratamiento de escape como un componente controlado de la máquina, no como una cubierta desechable. Diagnostique desde el suministro hacia la perforadora, conserve la evidencia encontrada, compare solo configuraciones completas aprobadas y libere la perforadora solo cuando la identidad, la ruta de flujo, la dirección, la fijación y la función repetible pasen todas las pruebas. PerfoMax puede revisar la configuración completa a través del formulario de RFQ.
