Una perforadora de roca neumática que se haya caído, golpeado, rodado o haya estado involucrada en una colisión debe ser aislada e inspeccionada antes de volver a ponerse en servicio. Un vistazo normal antes de su uso no es suficiente después de un impacto serio, real o sospechado. La inspección debe seguir el evento a través del cuerpo de la perforadora, los controles, el extremo frontal, la varilla de perforación, la conexión de la manguera y la pata de avance, finalizando luego con una liberación documentada, una derivación al taller o una decisión de cuarentena.
Esta guía es para minas, canteras, contratistas, talleres y distribuidores que evalúan una perforadora neumática con un historial conocido tras un evento excepcional. No reemplaza los límites de servicio del fabricante, el examen por parte de una persona competente, ni los procedimientos de bloqueo y aislamiento de energía del sitio. Para las verificaciones rutinarias diarias, utilice la lista de verificación de seguridad previa al uso de la perforadora jackleg. Para la aceptación de pedidos nuevos, utilice la inspección previa al envío de la perforadora de roca neumática.
Primera decisión: aislar el conjunto afectado completo
Detenga el trabajo, cierre el suministro de aire, purgue la presión almacenada, desconecte la manguera usando el método aprobado por el sitio y evite la reconexión. No accione el acelerador, no golpee la herramienta contra el suelo ni haga funcionar la perforadora "para ver si está bien". Mantenga la perforadora, la varilla acoplada, la pata de avance, el acoplamiento del extremo de la manguera y cualquier pieza rota o separada juntas hasta que se registren sus relaciones.
La inspección después de un evento excepcional se basa en el riesgo. El Ejecutivo de Salud y Seguridad (HSE) del Reino Unido señala que los equipos de trabajo pueden requerir una inspección después de un daño serio conocido o sospechado y que el alcance puede incluir pruebas o desmontaje. Por lo tanto, el registro del evento y las instrucciones del fabricante deben determinar qué tan lejos llega la inspección.
Capturar el evento antes de la limpieza o el desmontaje
Las marcas de impacto pueden identificar la trayectoria de la carga. Fotografíe el conjunto en su condición recuperada antes de eliminar la suciedad, las piezas sueltas o las marcas de referencia. Si la altura de la caída, la superficie de impacto, el punto de aterrizaje o el estado operativo son desconocidos, regístrelos como desconocidos en lugar de estimarlos.
| Entrada del evento | Registro | Por qué cambia la inspección |
|---|---|---|
| Tipo de evento | Caída, golpe con roca, contacto con vehículo, caída con el operador, rodadura o desconocido | Establece la dirección probable de la carga y el riesgo de daños ocultos. |
| Estado operativo | Desconectada, conectada pero inactiva, operando o desconocido | Un conjunto conectado también puede implicar riesgos de manguera, acoplamiento, acelerador y movimiento incontrolado. |
| Punto de aterrizaje | Cabezal delantero, costado/cuerpo, cabezal trasero, empuñadura, pata de avance, varilla de perforación o múltiples | Prioriza la primera zona de inspección sin excluir el resto del conjunto. |
| Componentes acoplados | Varilla, broca, pata de avance, cable de seguridad de manguera, lubricador, accesorios | El impacto puede transferirse a través de las interfaces y dañar más que la parte visible. |
| Evidencia inmediata | Fuga, pieza doblada, sujetador suelto, varilla atascada, movimiento de control, grieta o pieza desprendida | Cualquier anomalía crítica para la seguridad mueve el conjunto directamente a cuarentena o revisión en taller. |

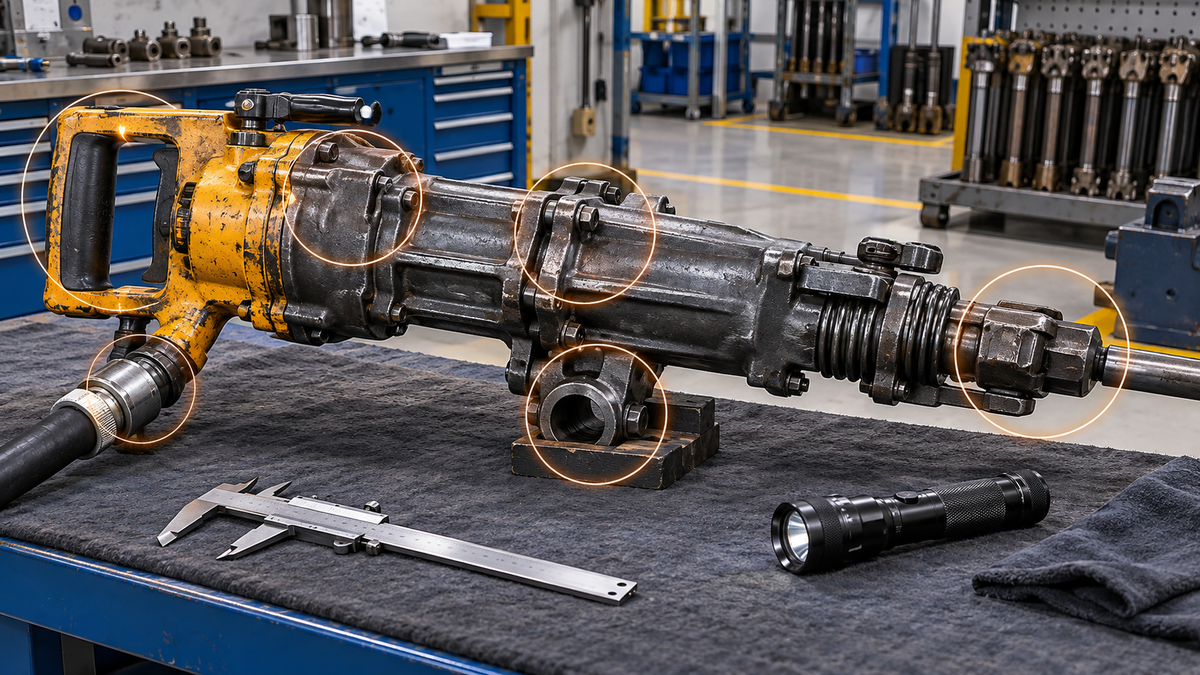

Dirección del impacto y zonas de inspección probables
Una abolladura visible no es un diagnóstico completo. Utilice el punto de aterrizaje para priorizar las comprobaciones, luego inspeccione todas las interfaces conectadas porque la carga de impacto puede viajar a través de la sarta de perforación o el conjunto de soporte.
| Punto de aterrizaje o zona de daño observada | Comprobaciones prioritarias | No liberar si |
|---|---|---|
| Cabezal delantero, mandril o retenedor | Movimiento del retenedor, apertura del mandril, área del buje, entrada del vástago, extracción de la varilla, grietas, distorsión, piezas faltantes | La varilla está atrapada, la retención es incierta o el extremo frontal está agrietado o distorsionado. |
| Varilla de perforación o broca | Doblado, deformación (efecto champiñón), superficies astilladas, daño en el extremo del vástago, ajuste anormal, marcas de referencia transferidas | La varilla está doblada, agrietada, deformada significativamente o ya no se asienta y libera normalmente. |
| Costado del cilindro o unión del cuerpo | Superficie del cilindro, tirantes/pernos laterales, tuercas, alineación de la unión, espacios, nueva ruta de fuga | Existe una grieta, desplazamiento de la unión, sujetador estructural aflojado o se sospecha de contacto interno. |
| Cabezal trasero, entrada o controles | Movimiento y retorno del acelerador, empuñadura, roscas de entrada, acoplamiento, condición del extremo de la manguera, protecciones | Un control se atasca, la entrada está distorsionada o el arreglo de acoplamiento/retención está dañado. |
| Pata de avance, base o vástago del pistón | Abolladura en el cilindro, rectitud del vástago, seguridad de la base, movimiento del control, manguera y conexiones | La pata se atasca, se desliza, tiene fugas, no puede mantener la posición o tiene una parte de soporte de carga doblada/abollada. |
| Impactos desconocidos o múltiples | Inspección completa del conjunto y evaluación por un taller competente | El evento no puede ser delimitado o no se pueden excluir daños ocultos. |
Inspección de impacto de siete etapas
1. Verificar identidad y referencia
Registre el modelo, el número de serie o de flota, la configuración, el historial de servicio y la última condición aceptable conocida. Compare la unidad con una perforadora similar en servicio solo cuando el modelo, las interfaces y la configuración sean equivalentes. Una "buena perforadora" no coincidente puede crear una referencia falsa.
2. Limpiar solo lo necesario para inspeccionar
Elimine la contaminación suelta sin borrar las marcas de impacto ni forzar los residuos hacia las aberturas. No utilice aire comprimido para expulsar la arenilla de una zona de daño incierta. Conserve los fragmentos desprendidos y etiquete su posición original cuando se conozca.
3. Examinar la carcasa y las uniones
Utilice iluminación adecuada e inspeccione el cilindro, el cabezal trasero, el cabezal delantero, las caras de unión, los tirantes o pernos laterales, las tuercas, las empuñaduras, el área de escape y las interfaces de montaje. Busque metal brillante nuevo, desplazamiento de pintura, bordes levantados, espacios, desalineación, grietas, distorsión o un sujetador que se haya movido en relación con su marca de referencia. No apriete una unión desplazada y dé por terminada la inspección; el desplazamiento puede ser evidencia de daño interno. Si el movimiento recurrente de los sujetadores es el problema principal, utilice la guía de diagnóstico de aflojamiento de pernos laterales.
4. Inspeccionar el par del extremo delantero
Trate el mandril, el buje, el retenedor y el vástago de la varilla de perforación como una sola interfaz. Confirme que la varilla se puede extraer utilizando el método aprobado, que el retenedor funciona normalmente y que no falta ningún fragmento. Compare los patrones de contacto alrededor del vástago en lugar de juzgar solo la marca más profunda. Un nuevo patrón de referencia en un solo lado puede indicar distorsión o pérdida de guía. Para síntomas derivados del desgaste sin un impacto conocido, consulte la guía de desgaste del buje del mandril.
5. Inspeccionar los controles y la conexión de aire
Con la herramienta aislada, confirme que el acelerador y otros controles se muevan libremente y regresen como fueron diseñados. Inspeccione la entrada, el acoplamiento, el accesorio del extremo de la manguera, la restricción y la fundición adyacente en busca de distorsión o roscas dañadas. Reemplace las piezas dañadas que soportan presión o retención de acuerdo con la lista de piezas aprobada; no improvise reparaciones en una fundición agrietada, un control doblado o una entrada distorsionada.
6. Inspeccionar la pata de avance como un conjunto independiente de soporte de carga
Verifique la base, el cilindro, el vástago del pistón, los controles, la manguera y la conexión entre la perforadora y la pata. Un cilindro abollado o un vástago de pistón doblado pueden atascarse solo en una parte del recorrido, por lo que un movimiento corto sin carga no es una prueba de liberación completa. Si la pata fue golpeada, atrapada o utilizada para detener la caída, llévela a través de la inspección controlada completa en la guía de solución de problemas de la pata de aire.
7. Escalar cuando no se puedan excluir daños ocultos
Envíe el conjunto a un taller competente cuando la gravedad del evento sea incierta, una fundición o unión crítica para la seguridad muestre una anomalía, el pistón pueda haber contactado un vástago dañado o no se pueda garantizar el buen estado de los controles y conexiones de presión. El desmontaje, la inspección dimensional y cualquier examen no destructivo deben seguir las instrucciones del fabricante y los requisitos de competencia del sitio. No invente un límite universal de aceptación de grietas, rectitud o par de apriete.
Prueba funcional controlada después de superar las etapas estáticas
Una prueba funcional solo se permite después de haber pasado la inspección estática y de que el área de prueba, la restricción, el equipo de protección personal y el aislamiento aguas arriba accesible estén en su lugar. Siga el método de puesta en marcha del fabricante y la evaluación de riesgos del sitio.
- Confirmar la configuración de la prueba: varilla de perforación, pata de avance, manguera, disposición del lubricador y rango de presión aprobados por el fabricante, correctos.
- Presurizar sin perforar: escuche y observe desde una posición segura en busca de una nueva fuga, movimiento de la unión, fluencia del control o comportamiento anormal del escape.
- Comprobar los controles: verifique el comportamiento predecible de arranque, parada y retorno. Deténgase inmediatamente si el aislamiento se retrasa o es incierto.
- Realizar una breve comprobación funcional controlada: utilice el dispositivo de prueba aprobado o la condición de perforación; nunca dispare la perforadora sin apoyo.
- Inspeccionar de nuevo: aísle, purgue y vuelva a verificar la posición de los sujetadores, la retención del extremo delantero, las fugas, las marcas de contacto y el recorrido de la pata de avance.
- Comparar evidencia: si existe una referencia coincidente, compare el comportamiento con la misma configuración. No convierta un sonido o sensación subjetiva en un límite del modelo. -->
Decisión de liberación de servicio
| Estado | Evidencia requerida | Acción |
|---|---|---|
| LISTA | Evento delimitado; todas las etapas estáticas superadas; prueba controlada normal; reinspección post-prueba sin cambios | Devolver al servicio con registro de liberación firmado. |
| LISTA CON VIGILANCIA | Sin defectos de seguridad; el taller acepta un elemento de observación definido y un intervalo | Asignar propietario, punto de inspección y condición de parada. No utilice este estado para diferir una sospecha de grieta o defecto de control. |
| TALLER | Anomalía reparable o daño oculto requiere desmontaje, medición o reemplazo de piezas aprobadas | Mantener aislado; proporcionar el registro del evento y el conjunto afectado completo. |
| CUARENTENA | Grieta, distorsión estructural, control inseguro, conexión de presión dañada, retención incierta o evento grave no delimitado | Etiquetar y segregar. Reparar o reemplazar solo a través de una disposición aprobada. |
Registro de inspección de impacto
- Sitio, fecha, hora, operador, inspector y área de trabajo:
- Modelo de perforadora, número de serie/flota, ID de pata de avance, ID de varilla/broca:
- Tipo de evento, estado operativo, altura/energía estimada si se conoce, superficie de impacto, punto de aterrizaje:
- Fotos y declaraciones de testigos adjuntas:
- Daño visible antes de la limpieza:
- Resultado de carcasa/uniones/sujetadores:
- Resultado de extremo frontal/retenedor/mandril/varilla:
- Resultado de controles/entrada/conexión de manguera:
- Resultado de pata de avance/base/vástago del pistón:
- Mediciones de taller o reemplazos de piezas:
- Configuración y resultado de la prueba controlada:
- Resultado de la reinspección post-prueba:
- Decisión: LISTA / LISTA CON VIGILANCIA / TALLER / CUARENTENA:
- Aprobador, base de competencia, firma y fecha: --
Qué incluir en una solicitud de presupuesto (RFQ) o solicitud de taller
Envíe el modelo exacto, el ID de serie o flota, la descripción del evento, las fotos del impacto, la interfaz afectada, la fuga observada o el comportamiento del control, los detalles del vástago de la varilla de perforación, el modelo de la pata de avance, las piezas ya reemplazadas y la disposición requerida. Solicite planos específicos del modelo, identificación actual de las piezas, límites de inspección y requisitos de prueba en lugar de preguntar si una pieza genérica "debería encajar". Explore las perforadoras de roca neumáticas, revise la perforadora con pata de avance YT28 y la perforadora manual Y19A, o envíe a PerfoMax una RFQ con el registro de evidencia.
Preguntas frecuentes
¿Se puede utilizar una perforadora si parece normal después de una caída corta?
No basándose solo en la apariencia. Registre el evento, aísle el conjunto, inspeccione las interfaces relevantes y complete el proceso de liberación aprobado. Un exterior normal no excluye una unión desplazada, un control dañado, un componente de la pata de avance doblado o un daño transferido al extremo delantero.
¿Es suficiente una lista de verificación diaria antes del uso después de un impacto?
No. Las comprobaciones diarias son una referencia, mientras que un impacto serio conocido o sospechado es un evento excepcional. La inspección específica del evento debe examinar la trayectoria de la carga y puede requerir pruebas en el taller o desmontaje.
¿Se debe reemplazar automáticamente la varilla de perforación?
Inspeccione la varilla y la perforadora como una interfaz emparejada. Ponga en cuarentena una varilla agrietada, doblada o seriamente deformada, pero no asuma que reemplazar solo la varilla elimina posibles daños en el mandril, el buje, el retenedor o el pistón.
¿Se puede soldar una carcasa agrietada en el sitio?
No improvise una reparación estructural o que soporte presión. Ponga en cuarentena la perforadora y obtenga una disposición aprobada del fabricante o de un taller competente para el componente y modelo exactos.
¿Cuándo está prohibida una prueba controlada?
No realice pruebas cuando exista sospecha de grieta, entrada o control distorsionado, retención de herramienta incierta, unión desplazada, componente atrapado, condición insegura de la pata de avance o cualquier riesgo de aislamiento no resuelto.
Referencias de seguridad
Utilice el manual actual del fabricante y el procedimiento del sitio como instrucciones de control. Los principios generales de inspección y aislamiento están respaldados por la guía del HSE sobre inspección de equipos de trabajo, la guía de mantenimiento del HSE, la norma OSHA 1926.302 para herramientas manuales accionadas por energía y la norma ISO 11148-5 para herramientas eléctricas portátiles de percusión.
