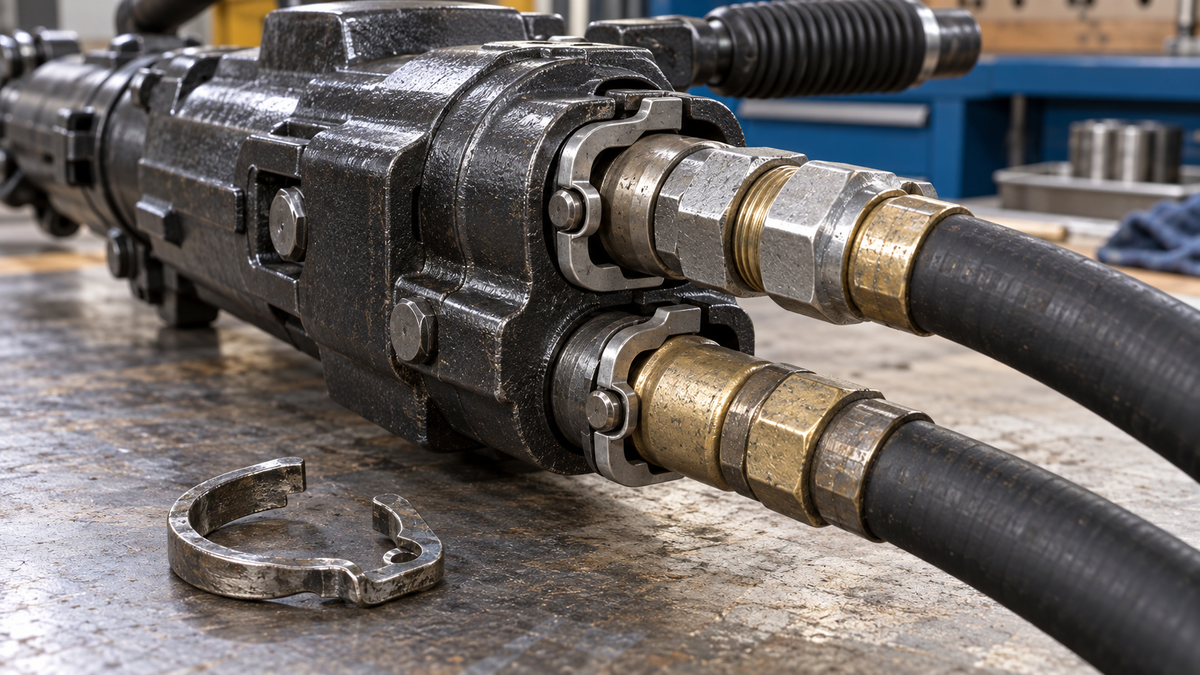

Respuesta directa: antes de conectar el aire o el agua a una perforadora de roca tipo YT28, verifique que cada clip de retención especificado esté completamente asentado en su ranura correspondiente en la culata y sujete correctamente el conector o rótula previsto. Un clip que falte, esté doblado, agrietado, muy desgastado, improvisado o solo parcialmente enganchado es motivo para detener la operación. Aísle la perforadora, identifique las piezas exactas según el dibujo suministrado y reemplace toda la interfaz de retención dañada antes de presurizar.
Esta guía cubre la inspección rigurosa y la decisión de reemplazo de la retención de los conectores traseros de aire y agua en perforadoras neumáticas de roca tipo YT28. No sustituye las comprobaciones de acoplamiento de mangueras externas, restricciones de latigazos (whip-restraint) o compatibilidad de roscas cubiertas en las guías relacionadas de PerfoMax. La forma del clip, la geometría del conector, las dimensiones de la ranura y los números de pieza son específicos del modelo, la revisión y el proveedor; el nombre de una familia no es autorización para sustituir piezas.
Por qué estas pequeñas piezas de retención requieren una comprobación por separado
Las conexiones de servicio traseras llevan aire comprimido y agua de barrido hacia la perforadora. En los diseños documentados de la YT28, los clips de retención tipo alambre se insertan en ranuras semicirculares en la culata y aseguran la rótula o conector correspondiente. La función de retención es mecánica: el clip debe ser la pieza correcta, debe entrar en la ranura prevista y debe sujetar el conector como lo especifica el dibujo.
Esa función es distinta del sellado. Un conector puede parecer seco durante una inspección breve sin presión mientras su clip de retención está mal asentado. También es diferente de una restricción de manguera externa: un cable de seguridad (whip check) u otro tipo de restricción puede reducir el movimiento de la manguera tras una separación, pero no repara una pieza de retención interna del conector que falte.
Por tanto, la cuestión práctica para el comprador y el mantenimiento no es simplemente "¿tiene fugas?", sino "¿está el conector correcto retenido positivamente antes de admitir presión?"
Matriz de inspección de retención de conectores
| Punto de inspección | Evidencia aceptable | Evidencia de retención o rechazo | Decisión |
|---|---|---|---|
| Identidad de la perforadora | El modelo, la placa de identificación, el dibujo del proveedor y la revisión de piezas coinciden | Perforadora no identificada, revisión mixta o piezas pedidas solo por apariencia | No apruebe un clip o conector hasta que la identidad esté controlada |
| Identidad del clip | El número de pieza, material/forma y posición especificados son rastreables según el dibujo suministrado | Alambre doblado a mano, clip genérico, clip desconocido o pieza transferida de otra familia de perforadoras | Reemplazar con la pieza documentada |
| Estado del clip | Sin grietas, dobleces permanentes, aplanamiento severo, corrosión intensa o desgaste pulido que altere el enganche | Distorsión, fractura, pérdida de acción elástica, desgaste profundo, pérdida por corrosión o reparación de campo previa | Retirar de servicio y reemplazar |
| Ranura de la culata | Limpia, visible y sin daños; el clip se asienta en su trayectoria de enganche requerida | Suciedad acumulada, rebabas, bordes rotos, deformación o desgaste que impida el asiento completo | Inspección de taller; un clip nuevo por sí solo puede no restaurar la retención |
| Rótula o conector | El conector correcto está completamente posicionado y retenido sin movimiento axial inexplicable | Hombro incorrecto, característica de retención dañada, inserción parcial o movimiento más allá de la condición definida en el dibujo | Identificar y reemplazar el componente incorrecto o dañado |
| Área de sello y puerto | Sello especificado presente; el puerto y las superficies de sellado están limpios y sin daños | Sello cortado, juego de sellos mezclado, escombros, corrosión o evidencia de montaje forzado | Corregir antes de cualquier prueba funcional |
| Disposición emparejada aire/agua | Cada conector y clip está identificado independientemente e instalado en su posición asignada | Clips o conectores intercambiados porque parecen similares | Reconstruir según el dibujo controlado |
| Cadena de mangueras externa | La manguera, el acoplamiento, el seguro y la restricción requerida tienen su propia aceptación verificada | El clip interno se trata como sustituto de la retención del acoplamiento externo, o viceversa | Completar ambas inspecciones antes de la liberación |
Síntomas que señalan hacia la interfaz de retención
No espere a una separación completa. Las siguientes observaciones justifican el aislamiento y una inspección de retención del conector:
- una rótula o conector trasero se asienta a una profundidad diferente a la de una perforadora en buen estado de la misma configuración controlada;
- el conector gira, se balancea o se mueve axialmente de una forma que no estaba presente en la inspección anterior;
- el clip sobresale de la ranura, solo es visible en un lado o no puede ser identificado con el dibujo;
- un clip se sale repetidamente tras la instalación;
- aparecen marcas de pulido reciente, desgaste por fricción, rebabas o marcas de impacto alrededor de la ranura o el hombro del conector;
- comienzan fugas de aire o agua tras un evento de servicio en el conector, manguera o culata;
- el conector fue forzado, golpeado o tirado mientras la línea estaba conectada;
- la pieza de repuesto solo encaja tras doblar, esmerilar o modificar el clip.
Las fugas pueden tener varias causas, incluyendo sellos, roscas, mangueras y accesorios. Sin embargo, el movimiento que sigue al conjunto de conector y clip es una razón contundente para inspeccionar la trayectoria de retención mecánica en lugar de cambiar sellos repetidamente.
Comprobación controlada de ajuste despresurizado
- Identifique la perforadora y la revisión de piezas. Registre el modelo completo, la placa de identificación, el proveedor, la revisión del catálogo de piezas y los números de pieza de los conectores de aire y agua. Si esta información falta, ponga la perforadora en espera.
- Aísle cada fuente de energía. Cierre los suministros de aire y agua, bloquee de acuerdo con el procedimiento del sitio, purgue la presión atrapada y verifique la condición de energía cero antes de tocar un conector o clip.
- Limpie sin alterar la evidencia. Elimine la suciedad suelta y el aceite para que se puedan inspeccionar la trayectoria del clip, la ranura y el hombro del conector. Conserve las piezas fracturadas o desplazadas para comparación y registros de fallas.
- Compare con el dibujo controlado. Confirme qué clip pertenece a qué posición y cómo debe engancharse en el conector. No utilice una perforadora cercana como única referencia a menos que su identidad y revisión ya estén verificadas.
- Inspeccione el clip fuera del límite de presión. Busque grietas, deformaciones permanentes, aplanamiento, corrosión, desgaste y marcas de herramientas. Un clip que necesita ser remodelado para mantenerse instalado no es evidencia de liberación.
- Inspeccione las características de acoplamiento. Compruebe la ranura de la culata, el hombro de retención del conector, el puerto, el sello y las caras de asiento. Reemplazar un clip no puede corregir una ranura rota o un conector incorrecto.
- Monte según el procedimiento suministrado. Use la pieza y el método especificados. Confirme el asiento visual completo y la posición del conector coherente con el dibujo sin aplicar aire o agua.
- Realice una prueba funcional controlada. Restaure las protecciones y mantenga al personal alejado. Vuelva a conectar solo después de que la inspección mecánica sea satisfactoria, luego siga el procedimiento de arranque suministrado mientras verifica si hay movimiento, fugas y comportamiento anormal. Deténgase inmediatamente si el conector se desplaza.
Este procedimiento no proporciona intencionadamente un diámetro de clip universal, profundidad de ranura, fuerza de inserción o movimiento de conector permitido. Esos límites deben tomarse del dibujo controlado exacto o de las instrucciones de servicio para la perforadora suministrada.
Separe el clip interno de la seguridad de la conexión externa
| Componente | Función principal | Lo que no puede probar |
|---|---|---|
| Clip de retención de culata | Sujeta la rótula o conector trasero especificado en el cuerpo de la perforadora | No prueba la capacidad de la manguera, compatibilidad de acoplamientos o adecuación de la restricción |
| Sello del conector | Controla fugas en la interfaz diseñada | No prueba que el conector esté retenido mecánicamente |
| Seguro de acoplamiento de manguera o pasador de seguridad | Asegura el acoplamiento de acoplamiento externo según lo diseñado | No retiene una rótula suelta dentro de la culata |
| Restricción de látigo (whip restraint) | Limita el desplazamiento de la manguera si una conexión presurizada se separa | No autoriza la operación con un clip faltante o ranura dañada |
| Prueba de fugas bajo carga | Muestra si el sistema ensamblado pierde bajo la condición de prueba controlada | No reemplaza la inspección visual y mecánica de retención previa |
Para la cadena completa de conexión externa, utilice la guía de compatibilidad de entrada de aire de la perforadora neumática, la guía de compatibilidad de mangueras de agua y la guía de restricción de mangueras.
Decisión de liberación
| Estado | Condición | Acción requerida |
|---|---|---|
| LISTO | Identidad, clip, ranura, conector, sello y cadena de conexión externa verificados; el arranque controlado muestra ausencia de movimiento o fugas | Liberar con el registro completado y las comprobaciones normales antes del uso |
| REEMPLAZAR Y REPROBAR | El clip o sello especificado está desgastado o dañado, mientras que la ranura y el conector permanecen aceptables según los criterios controlados | Reemplazar la pieza identificada, repetir la inspección despresurizada completa y la prueba funcional |
| RETENER PARA IDENTIFICACIÓN | La revisión del modelo, la identidad del clip, la identidad del conector o el dibujo son inciertos | Poner en cuarentena la perforadora y obtener confirmación del proveedor; no seleccionar por similitud visual |
| RETIRAR DE SERVICIO | Daño en la ranura, deformación del conector, desplazamiento repetido del clip, modificación de campo o movimiento bajo prueba presente | Enviar a evaluación de taller competente; no restaurar presión |
Errores de reparación comunes
- Doblar el clip viejo para ajustarlo más: esto oculta la pérdida de la forma elástica y no proporciona evidencia de retención controlada.
- Fabricar un reemplazo con alambre del sitio: el material, diámetro, tratamiento térmico y geometría son desconocidos.
- Usar sellador para detener el movimiento: el sellador no es un dispositivo de retención mecánica y puede contaminar los conductos.
- Instalar un clip más grueso tras el desgaste de la ranura: la culata dañada sigue careciendo de una interfaz aprobada.
- Copiar un clip de otra perforadora de la familia YT: nombres de familia similares no prueban la compatibilidad de revisión o conectores.
- Presurizar para ver si aguanta: la presión no es un método de inspección inicial aceptable para una pieza de retención incierta.
- Confiar solo en una restricción de látigo: el control secundario de manguera no hace que un conector suelto en el cuerpo de la perforadora sea apto para el servicio.
Solicitud de presupuesto y bloque de especificación de repuestos
Envíe la siguiente información al solicitar clips, conectores, sellos o una culata de repuesto:
- modelo completo de la perforadora, placa de identificación e información de serie o lote donde esté disponible;
- fabricante o proveedor y revisión del catálogo de piezas/dibujo;
- si la pieza es para el conector de aire o de agua;
- números de pieza actuales del clip, conector, sello y culata;
- fotos claras de la posición instalada, piezas retiradas y estado de la ranura;
- características medidas solo cuando el proveedor solicite un método definido;
- descripción de la falla: faltante, rota, desplazada, con fugas, suelta o que se sale repetidamente;
- cantidad requerida y si se necesitan sellos o conectores emparejados;
- destino, fecha de entrega requerida y cantidad instalada en la flota.
Para una selección completa de perforadoras, revise la perforadora neumática de roca YT28 con pata de avance y la gama más amplia de perforadoras PerfoMax. Para confirmar piezas, envíe la placa de identificación, la referencia del dibujo y fotos del conector con su solicitud de presupuesto.
Registro de retención de conector listo para copiar
Sitio / encabezado / equipo: Fecha, turno e inspector: Modelo de perforadora e ID de flota: Proveedor / revisión del catálogo de piezas: Número de pieza del conector de aire: Número de pieza del clip de retención de aire: Número de pieza del conector de agua: Número de pieza del clip de retención de agua: Estado del clip: Estado de la ranura de la culata: Hombro del conector y asiento: Estado del sello y puerto: Comprobación de acoplamiento externo / restricción: Resultado de arranque controlado: Disposición: LISTO / REEMPLAZAR Y REPROBAR / RETENER / RETIRAR Piezas reemplazadas: Aprobador y próxima inspección:
Preguntas frecuentes
¿Puedo reutilizar un clip de retención YT28 después de retirar el conector?
Solo si el procedimiento de servicio suministrado permite la reutilización y el clip pasa su inspección definida. La extracción puede revelar o crear distorsión, así que no asuma que la reutilización es aceptable solo por la apariencia.
¿Es el clip del conector de aire el mismo que el del conector de agua?
No lo asuma. Identifique cada posición y número de pieza en el dibujo exacto. La apariencia similar no prueba una geometría, material o función idéntica.
¿Puede un cable de seguridad (whip check) compensar un clip de conector faltante?
No. Una restricción de látigo controla el movimiento de la manguera después de ciertos eventos de separación; no retiene la rótula o el conector dentro de la culata de la perforadora.
¿Qué pasa si un clip nuevo no se asienta completamente?
Deténgase. Confirme el clip, el conector y la revisión de la perforadora, luego inspeccione la ranura en busca de suciedad, rebabas, deformación o desgaste. No fuerce, esmerile o remodele el clip para obtener un enganche aparente.
¿Debe presurizarse la perforadora para probar la retención del clip?
Solo después de que pasen las comprobaciones de identidad, condición y asiento sin presión, y se restaure la cadena de conexión completa según el procedimiento suministrado. La presión nunca debe ser el primer método utilizado para evaluar un clip incierto.
Referencias de seguridad técnica
La disposición de retención específica del modelo y las piezas de repuesto deben verificarse con el dibujo actual de la YT28 controlado por el proveedor o la documentación de servicio. Las fuentes de seguridad general establecen los límites de aislamiento y de las herramientas neumáticas; no definen la geometría del clip para una perforadora en particular.
