Respuesta directa: No compre ni ponga en servicio una perforadora neumática de roca usada basándose únicamente en su apariencia o en una breve demostración sin carga. Primero establezca el modelo exacto y el historial de mantenimiento, inspeccione el cuerpo, los controles, los elementos de fijación, el mandril y el retenedor mientras la unidad esté aislada, verifique la columna de avance (air-leg) y todas las interfaces, y luego realice únicamente las comprobaciones funcionales y de perforación controladas permitidas por el manual correspondiente. La decisión final debe ser ACEPTAR, ACEPTAR SUJETO A REPARACIÓN DEFINIDA, RETENER PARA OBTENER EVIDENCIA o RECHAZAR.
Esta guía está dirigida a minas, canteras, contratistas de túneles, flotas de alquiler y distribuidores que evalúan una perforadora de roca manual o con columna de avance de segunda mano, usada o reacondicionada. Cubre la decisión de condición y liberación previa a la compra. No sustituye un manual de taller específico para el modelo, no garantiza que las piezas internas ocultas sean aptas para el servicio, ni proporciona límites universales de desgaste, presión, ruido o vibración. Esos valores deben provenir de la documentación correcta del equipo, los planos controlados y el plan de pruebas aprobado por el comprador.
Por qué una perforadora usada requiere una decisión diferente a una nueva
Una inspección de recepción de una unidad nueva pregunta si la configuración solicitada llegó sin daños y funciona según lo especificado. La evaluación de una perforadora usada comienza con un historial desconocido o parcialmente conocido: la perforadora puede haber sido reconstruida, mezclada con piezas de varias revisiones, operada con una lubricación deficiente, almacenada en condiciones de humedad, reparada con piezas no compatibles o demostrada tras una limpieza cosmética. Un chequeo previo al uso en el turno tampoco es suficiente; este decide si el equipo conocido puede usarse ahora, no si el comprador debe adquirir un activo con una vida útil restante incierta.
Utilice la guía de inspección de entrada para entregas nuevas y la lista de verificación de seguridad previa al uso de perforadoras (jackleg) para la liberación operativa diaria. Esta página aborda la decisión comercial faltante entre ambas: qué evidencia justifica la compra y puesta en servicio de una perforadora usada.
Recopile evidencia antes de limpiar, desmontar o probar
Pida al vendedor que identifique la perforadora antes de que alguien modifique su condición. Registre la placa de identificación, el sufijo del modelo, el número de serie o de activo, el historial de propiedad, el último sitio de operación, el motivo de la venta, la condición de almacenamiento y cada reparación alegada. Fotografíe la perforadora completa, la culata, los controles, las conexiones de aire y agua, el mandril, el retenedor, la conexión de la columna de avance y los accesorios suministrados.
Solicite los registros de mantenimiento, facturas de piezas, informes de revisión, hojas de prueba y el manual exacto utilizado para el ensamblaje. "Totalmente reacondicionada" no es un criterio de aceptación. El comprador necesita saber quién realizó el trabajo, qué piezas se reemplazaron, qué medidas se tomaron y qué configuración de prueba produjo el resultado reclamado. Si falta la placa de identificación o una pieza de fundición, un control o un conector difiere de la revisión reclamada, deténgase y resuelva la configuración antes de pedir piezas o aplicar presión.
Matriz de nueve pasos para la aceptación de una perforadora usada
| Paso | Evidencia a inspeccionar | Disparador de retención o rechazo | Acción del comprador |
|---|---|---|---|
| 1. Identidad e historial | Modelo, sufijo, número de serie/activo, propiedad, motivo de la venta, historial de operación y almacenamiento | Conflicto de identidad, placa removida, configuración mixta inexplicable o propiedad no verificable | Retener hasta establecer la identidad y propiedad legal. |
| 2. Evidencia de reconstrucción | Reparador, fecha, alcance del trabajo, piezas reemplazadas, mediciones, informe de prueba y fuentes de piezas | Reclamación de "revisada" sin trabajo rastreable o evidencia de prueba | Valorar y clasificar como condición desconocida, no como condición de reconstrucción verificada. |
| 3. Estructura externa | Cuerpo, culata, manijas, pernos laterales/sujetadores, grietas, marcas de impacto, corrosión y soldaduras no autorizadas | Grieta, deformación estructural, soldadura sospechosa, sujetador faltante o corrosión severa | Rechazar o enviar a una evaluación de ingeniería/taller aprobada. |
| 4. Controles y aislamiento | Movimiento y retorno del acelerador/control mientras está aislado; función de parada; etiquetas; retención de conectores | Atascamiento, retorno incompleto, control modificado, retención faltante o respuesta de parada incierta | No presurizar hasta reparar y verificar. |
| 5. Mandril, retenedor e interfaz de acero | Condición del mandril/buje, juego del vástago, enganche del retenedor, marcas de impacto y ajuste aprobado del acero de perforación | Retenedor dañado, deformación obvia, acero no aprobado usado como calibre o juego inexplicable | Medir contra el manual/plano correcto e inspeccionar el acero de acoplamiento. |
| 6. Columna de avance y fijación | Identidad de la columna, condición del tubo y pie, fijación, controles, mangueras, extensión/retracción y evidencia de fugas | Tubo doblado, pie dañado, fijación incompatible, movimiento incontrolado o reparación estructural | Evaluar la columna por separado; no aceptar el cuerpo de la perforadora como prueba de que la columna es apta. |
| 7. Interfaces de aire, agua y lubricación | Condición de los puertos, conectores, roscas/ranuras, tapas, contaminación, residuos de agua y compatibilidad del lubricador | Puerto dañado, conector suelto, evidencia de agua/corrosión, escombros o disposición de lubricación desconocida | Limpiar y verificar bajo el procedimiento aprobado; retener si es posible contaminación interna. |
| 8. Prueba funcional controlada | Suministro aprobado, manguera, restricción, lubricador, medición de entrada cargada, respuesta de control, fugas, escape y sonido anormal | Arranque inesperado, parada fallida, fuga importante, calor/ruido/vibración anormal o columna inestable | Aislar inmediatamente y registrar el estado operativo exacto. |
| 9. Prueba de perforación controlada | Acero/broca aprobada, medio de prueba representativo, barrido, dirección de perforación, consistencia de penetración e inspección posterior a la prueba | Impacto débil/irregular, falla de rotación, atascamiento repetido, calentamiento anormal, fuga o daño nuevo | Retener para diagnóstico; no cambiar varias variables hasta que la perforadora parezca pasar la prueba. |

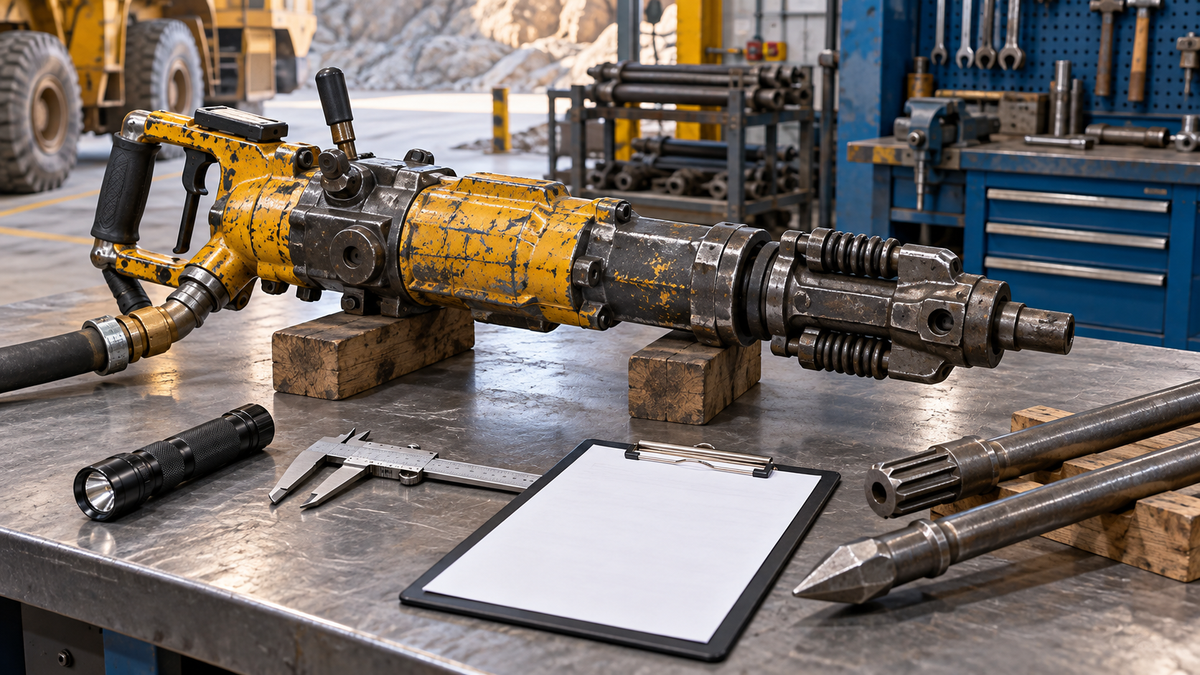

Inspeccione la perforadora mientras está completamente aislada
Desconecte el suministro de aire, libere la energía almacenada y siga el procedimiento de bloqueo del sitio antes de tocar controles, sujetadores, conectores o el retenedor. Busque evidencia que cuente una historia: los sujetadores redondeados pueden indicar una apertura repetida; diferentes acabados de sujetadores pueden indicar reemplazos mixtos; las áreas martilladas pueden mostrar un ensamblaje improvisado; la pintura fresca puede ocultar corrosión o marcas de impacto; el aceite y el óxido en el escape o los puertos pueden indicar problemas de almacenamiento o contaminación.
No infiera la condición interna a partir de la limpieza exterior. Gire o mueva solo aquellas piezas que el manual permite durante una inspección aislada. No inserte los dedos en el mandril o los puertos, no golpee el cuerpo ni utilice aire comprimido para expulsar escombros desconocidos. Cualquier inspección o medición interna debe ser realizada por un taller competente utilizando las herramientas de servicio correctas y los límites específicos del modelo.
Cuerpo, culata y sujetadores
- Verifique las juntas de fundición y las áreas de alta carga en busca de grietas, distorsión, desgaste por fricción, marcas de impacto y soldaduras no autorizadas.
- Confirme que los pernos laterales o sujetadores equivalentes estén presentes, correctamente identificados y no visiblemente estirados, dañados o sustituidos.
- Busque espacios desiguales en las juntas, piezas desplazadas o marcas testigo que muestren movimiento repetido.
- Registre la corrosión, especialmente alrededor de los puertos, juntas, sujetadores y el área del mandril.
Controles, entrada y retención de conectores
- Mueva el control a través de su recorrido aislado permitido y confirme que regresa según lo diseñado.
- Inspeccione los conectores de aire y agua, clips o anillos de retención, ranuras y asiento giratorio.
- Rechace alambres improvisados, clips distorsionados, roscas dañadas o accesorios que no puedan igualarse al sistema de mangueras correcto.
- Confirme que la función de parada se incluirá en la prueba controlada antes de cualquier liberación de compra.
Mandril, buje, retenedor y acero de perforación
- Inspeccione el mandril y el retenedor en busca de grietas, deformación, daños por impactos y desgaste desigual.
- Utilice el calibre o las dimensiones aprobadas para la perforadora exacta; un acero usado al azar no es un calibre controlado.
- Inspeccione el vástago de acero de referencia antes y después de la prueba, ya que una perforadora desgastada puede dañar un acero que de otro modo sería apto.
- No transfiera un límite de desgaste de otro modelo ni asuma que todas las interfaces tipo H22 comparten las mismas dimensiones de aceptación.
Utilice una prueba controlada de dos etapas
El área de prueba, el suministro de aire, las restricciones, la posición del operador y el aislamiento de emergencia deben ser aprobados antes de la conexión. Los requisitos de OSHA para herramientas neumáticas abordan las conexiones seguras y las restricciones requeridas, mientras que la guía de equipos de trabajo de HSE requiere que el equipo sea adecuado, mantenido e inspeccionado donde el deterioro pueda crear riesgos. Estos son límites de seguridad, no un sustituto del manual de la perforadora.
Etapa 1: respuesta de conexión y control
- Confirme que la perforadora de prueba, el conjunto de manguera, los bloqueos/restricciones de acoplamiento, el lubricador, la válvula de aislamiento y el equipo de medición estén identificados.
- Utilice el aceite especificado y un suministro de aire limpio y drenado. Registre la configuración de la prueba.
- Mantenga al personal fuera de las trayectorias de la manguera, el acero, la columna de avance y el escape.
- Admita aire gradualmente utilizando la secuencia aprobada.
- Verifique fugas y movimientos inesperados antes de operar la perforadora.
- Realice únicamente la breve verificación funcional permitida por las instrucciones del modelo.
- Verifique la respuesta del acelerador y el comportamiento de parada positiva. Aísle ante cualquier parada retrasada o incompleta.
Etapa 2: verificación de perforación representativa
Si la Etapa 1 es exitosa, utilice el acero de perforación, la broca, el soporte y la disposición de barrido aprobados en una prueba de perforación controlada. Mantenga el suministro y el medio de prueba consistentes al comparar dos perforadoras. Registre las condiciones de entrada cargada, comportamiento de arranque, consistencia de percusión, rotación, respuesta de avance, barrido, fugas, calor, sonido y vibración. No acepte una perforadora porque hace ruido de impacto al aire libre; el equipo de percusión debe evaluarse bajo la prueba de trabajo permitida.
Después del aislamiento, repita la inspección externa. Verifique si los sujetadores se movieron, apareció una nueva fuga, el conector o retenedor se desplazó, el vástago de acero sufrió un nuevo daño o se desarrolló calor/decoloración. Una prueba corta no puede probar la vida útil restante, pero puede exponer defectos de control, interfaz y funcionales que una inspección estática no detecta.
Separe el alcance de reparación del precio de compra
Si los defectos son reparables, conviértalos en un alcance escrito antes de negociar el precio final. Enumere cada pieza, operación de mano de obra, medición requerida, prueba y elemento de evidencia. Evite una concesión vaga como "se requiere servicio menor". La comparación comercial debe incluir:
- precio de compra y transporte;
- costo de inspección y desmontaje;
- piezas de reemplazo obligatorias y disponibilidad;
- mano de obra de taller y costo de prueba;
- columna de avance, lubricador, manguera, acero, herramientas o guardas faltantes;
- riesgo de tiempo de inactividad y tiempo de entrega de repuestos;
- garantía posterior a la reparación y evidencia;
- el precio de una alternativa nueva verificada.
Un precio de compra bajo no es un ahorro si la perforadora no puede ser identificada, probada de forma segura o respaldada con piezas compatibles. Para un modelo conocido, compare el costo total de recuperación con la gama actual de perforadoras de roca PerfoMax, incluyendo las opciones activas de perforadora con columna de avance YT28 y perforadora manual Y19A.
Cuatro disposiciones de compra
| Estado | Evidencia mínima | Decisión comercial |
|---|---|---|
| ACEPTAR | La identidad y propiedad están verificadas; la inspección es exitosa; las interfaces coinciden; las pruebas controladas son exitosas; los registros definen el alcance suministrado. | Comprar y poner en servicio bajo los controles normales de activos y pre-uso del sitio. |
| ACEPTAR SUJETO A REPARACIÓN DEFINIDA | Los defectos están delimitados, no queda ninguna condición estructural/de control de nivel de rechazo, las piezas y la mano de obra están disponibles, y la reparación más la re-prueba están escritas. | Condicionar la aceptación y el pago a la reparación documentada y la re-prueba exitosa. |
| RETENER PARA OBTENER EVIDENCIA | La perforadora puede ser utilizable, pero la identidad, propiedad, registros de revisión, límites correctos, configuración de prueba segura o compatibilidad de piezas no están resueltos. | No comprar como equipo verificado apto para el servicio; obtener la evidencia faltante. |
| RECHAZAR | Existe grieta/deformación estructural, controles inseguros o modificados, identidad no verificable, ensamblaje incompatible, prueba fallida o recuperación antieconómica. | No adquirir para servicio. Controlar solo como piezas/chatarra bajo el procedimiento del comprador. |
Registro de evaluación de perforadora usada
EVALUACIÓN DE PERFORADORA DE ROCA NEUMÁTICA USADA
Vendedor / propietario legal:
Ubicación / fecha:
Fabricante / modelo / sufijo:
Número de serie o activo:
Motivo de la venta:
Historial de operación y almacenamiento:
Fecha de revisión reclamada / reparador / alcance del trabajo:
Documentos y facturas de piezas recibidas:
Referencias fotográficas de la unidad completa:
Hallazgos en cuerpo / culata / sujetadores:
Hallazgos en movimiento de control y función de parada:
Hallazgos en mandril / buje / retenedor:
Hallazgos en conector de aire y agua:
Identidad y condición de la columna de avance:
Acero de referencia / broca / interfaz:
Manguera de prueba, acoplamiento, restricción y lubricador:
IDs de instrumentos de prueba:
Condición de entrada cargada:
Resultado de prueba funcional:
Resultado de prueba de perforación controlada:
Inspección posterior a la prueba:
Reparación requerida / piezas / re-prueba:
Disposición: ACEPTAR / ACEPTAR SUJETO A REPARACIÓN DEFINIDA /
RETENER PARA OBTENER EVIDENCIA / RECHAZAR
Inspector / revisor de taller / aprobador del comprador:
Bloque RFQ para un reemplazo verificado
Si la perforadora usada es rechazada o la recuperación es antieconómica, envíe a PerfoMax:
- aplicación, dirección de perforación y método de soporte;
- diámetro del agujero y profundidad típica;
- condiciones de roca y agua;
- modelo actual de perforadora y fotos de su placa de identificación e interfaces;
- modelo de columna de avance o paquete requerido;
- vástago de acero de perforación, longitud, conexión de broca y diámetro de broca;
- compresor, longitud de manguera/diámetro interior y estándar de conexión;
- disposición de barrido de agua y lubricación;
- repuestos requeridos, manuales, evidencia de inspección, cantidad y destino.
Utilice la página de solicitud de cotización (RFQ) para pedir una alternativa de perforadora nueva documentada. La selección y aceptación final deben estar vinculadas al sistema instalado completo, no solo al nombre de la perforadora antigua.
Preguntas frecuentes
¿Es suficiente una demostración sin carga para comprar una perforadora de roca usada?
No. No verifica la respuesta de perforación, las interfaces, el comportamiento de la columna de avance, el rendimiento de parada bajo la prueba aprobada, ni el movimiento y las fugas posteriores a la prueba. Utilice una evaluación controlada por etapas.
¿Qué debe incluir "reacondicionado"?
Como mínimo, identifique al reparador, el alcance del trabajo, las piezas reemplazadas, las mediciones, la referencia de ensamblaje y la prueba final. Sin esa evidencia, trate la perforadora como condición desconocida.
¿Se puede usar un acero de perforación nuevo para probar el mandril?
Solo bajo el manual correcto y el procedimiento controlado. Un acero nuevo no es un calibre universal y puede dañarse por una interfaz de mandril, buje o pistón inaceptable.
¿Se debe rechazar una perforadora usada con una placa de identificación faltante?
Reténgala a menos que la identidad y la configuración puedan establecerse de manera confiable a partir de registros controlados e inspección. La identidad faltante impide una coincidencia de piezas confiable, limita la selección y la planificación de pruebas seguras.
¿Cuándo es razonable una compra condicional?
Cuando los defectos están claramente delimitados, la seguridad estructural y de control no se ve comprometida, las piezas y la reparación competente están disponibles, y el pago/liberación depende de una reparación documentada y una re-prueba exitosa.
Seguridad y límite de evidencia
Siga el manual real del equipo, el procedimiento de aislamiento del sitio y la ley aplicable. Los límites generales de conexión y restricción de herramientas neumáticas están disponibles en OSHA 29 CFR 1926.302. Los principios de adecuación, mantenimiento e inspección para equipos de trabajo están cubiertos por la guía HSE PUWER. Ninguna de las fuentes suministra límites de desgaste, configuraciones de operación o prueba de vida útil restante específicos del modelo.
