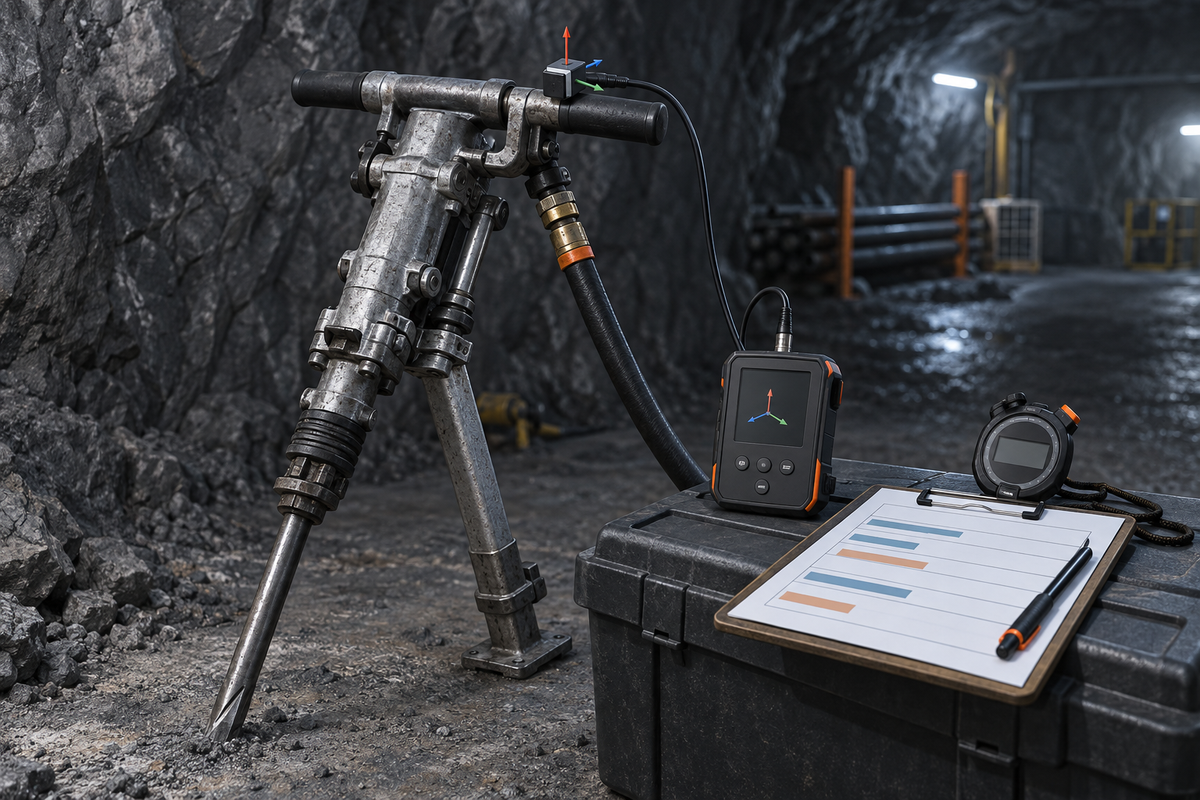

Respuesta corta: calcule la exposición a la vibración mano-brazo de la perforadora neumática a partir de dos datos: una magnitud de vibración representativa en la mano del operario y el tiempo de activación diario real del operario. Para una sola tarea, la exposición diaria normalizada es A(8) = ahv × √(T/8 h). Para varias herramientas vibratorias o modos de operación, combine las contribuciones de exposición al cuadrado antes de extraer la raíz cuadrada. No trate un turno de ocho horas como ocho horas de tiempo de activación, y no convierta un valor de emisión del proveedor en un “tiempo de operación seguro” universal sin confirmar que dicho valor representa la tarea en el sitio.
Esta guía cubre el cálculo de planificación en sitio: recopilar datos de tareas utilizables, calcular A(8), combinar exposiciones múltiples y decidir qué controlar. No cubre la validación de informes de prueba de proveedores, lo cual se trata en nuestra guía de informes de vibración de perforadoras con soporte de empuje (air-leg). Tampoco reemplaza una evaluación competente de higiene ocupacional, asesoramiento médico o los requisitos legales aplicables en la mina, cantera o país de trabajo.
Qué significa A(8) para un turno de perforación de roca
A(8) expresa la exposición diaria del trabajador a la vibración transmitida a la mano como un valor equivalente normalizado a un periodo de referencia de ocho horas. No es la magnitud de vibración de la perforadora por sí sola. Una perforadora puede tener una magnitud de tarea alta pero un tiempo de activación corto, o una magnitud más baja pero un tiempo de activación largo; ambas variables afectan la exposición diaria.
La directiva de vibraciones de la UE define un valor de acción de exposición diaria mano-brazo de 2.5 m/s² A(8) y un valor límite de exposición diaria de 5 m/s² A(8). Estos valores son útiles como marco de trabajo, pero no son automáticamente los límites legales en todos los mercados. Confirme las normas nacionales aplicables y el estándar de la empresa antes de aprobar un plan de trabajo.
| Dato | Lo que significa | Fuente preferida | Error común |
|---|---|---|---|
| ahv, m/s² | Valor total de vibración ponderado en frecuencia representativo de las manos y la tarea | Medición competente en sitio o datos de tareas validados bajo condiciones comparables | Usar un número de emisión sin etiquetar, de un solo eje o de laboratorio |
| T, horas/día | Tiempo real en el que la perforadora está operando y transmitiendo vibración al operario | Observación cronometrada, estudio de ciclo o registro de operación confiable | Usar el turno completo, el tiempo programado de perforación o el tiempo de funcionamiento del compresor |
| A(8), m/s² | Exposición diaria normalizada a ocho horas | Calculado a partir de la magnitud representativa y el tiempo de activación | Llamar a la magnitud de vibración de la herramienta “A(8)” sin un cálculo de tiempo |
Paso 1: establecer una magnitud de vibración representativa
El cálculo es tan útil como la magnitud ingresada. La vibración de la perforadora neumática puede cambiar según el estado de la perforadora, el estado de la broca y el acero, la presión de aire bajo carga, el ajuste de avance, la dirección del orificio, la respuesta de la roca, el contacto del operario y la posición de medición. Un valor de otra familia de máquinas o de una configuración de prueba no coincidente no es automáticamente representativo.
Utilice la siguiente jerarquía de fuentes:
- Medición en sitio específica para la tarea: una persona competente mide ciclos de perforación representativos con la instrumentación adecuada y registra las condiciones de operación.
- Datos existentes del sitio validados: la misma configuración de perforadora, tarea, estado de mantenimiento y método de trabajo ya han sido medidos y los datos siguen siendo aplicables.
- Información del fabricante o proveedor: utilícela como dato de selección inicial solo después de confirmar el modelo, el método de prueba, la configuración de operación, el valor declarado y la incertidumbre. Si la prueba excluye el arreglo de soporte de empuje (air-leg) o no representa la perforación en roca, documente esa limitación.
ISO 5349-1 especifica los requisitos generales para medir y evaluar la exposición humana a la vibración transmitida a la mano. Su listado ISO confirma que la edición de 2001 fue revisada y confirmada como vigente en 2026. La planificación de la medición debe ser manejada por un especialista competente; este artículo es una guía de cálculo y flujo de trabajo de adquisición, no un sustituto de la norma.
Paso 2: medir el tiempo de activación, no la duración del turno
El tiempo de activación es el periodo acumulado durante el cual la perforadora está realmente operando y la vibración se transmite a través de las manos del operario. Excluye actividades como conectar mangueras, cambiar el acero, moverse entre orificios, marcar una frente, esperar aire, limpiar el área de trabajo y descansos programados cuando la perforadora no está funcionando.
Un estudio de tiempos práctico debe cubrir una parte representativa del turno y separar los modos de operación distintos. Por ejemplo, el emboquillado, la perforación estable y la recuperación de un orificio difícil pueden no tener la misma magnitud de vibración. Si se utiliza una misma magnitud para todos los modos, el evaluador debe explicar por qué es representativa o conservadora.
Lista de verificación para la recopilación del tiempo de activación
- Registre el modelo de la perforadora o ID del activo, la configuración de acero y broca, y el estado de mantenimiento.
- Registre la roca o tarea, la orientación del orificio, la presión de aire cargada y el arreglo de avance.
- Cronometre los ciclos de perforación reales en lugar de pedir un porcentaje aproximado del turno.
- Separe a los operarios donde la rotación de trabajo produzca diferentes perfiles de exposición.
- Incluya otras herramientas vibratorias utilizadas por la misma persona durante el mismo día.
- Mantenga la fecha, el evaluador, la fuente de datos y los supuestos junto con el cálculo.
Paso 3: calcular A(8) para una perforadora neumática
Para una tarea representativa:
A(8) = ahv × √(T/8)
donde ahv está en m/s² y T es el tiempo de activación diario en horas. La relación de raíz cuadrada es importante: reducir a la mitad el tiempo de activación no reduce a la mitad A(8), y duplicar el tiempo de activación no duplica A(8).
Ejemplo trabajado con una sola herramienta
Suponga que una evaluación competente establece una magnitud de tarea representativa de 8 m/s² y el tiempo de activación medido del operario es de 30 minutos, o 0.5 horas:
A(8) = 8 × √(0.5/8) = 8 × 0.25 = 2.0 m/s².
Este resultado hipotético está por debajo del valor de acción de la UE de 2.5 m/s² A(8), pero no demuestra que la tarea esté libre de riesgos o que el dato siga siendo válido en otra cara de roca, con una perforadora desgastada o bajo una condición diferente de avance y presión. La directiva de la UE exige que los riesgos se eliminen en la fuente o se reduzcan al mínimo, no solo que se gestionen hasta un umbral numérico.
Paso 4: combinar la exposición de varias herramientas o tareas
No sume los valores de A(8) aritméticamente. Para múltiples tareas, combine las contribuciones al cuadrado ponderadas por tiempo:
A(8) combinado = √[(a₁²T₁ + a₂²T₂ + …) / 8]
Ejemplo trabajado con varias herramientas
| Tarea | Magnitud representativa | Tiempo de activación | Contribución a² × T |
|---|---|---|---|
| Perforación neumática de roca | 8 m/s² | 0.5 h | 32 |
| Segunda herramienta vibratoria | 5 m/s² | 1.0 h | 25 |
| Total | 57 | ||
A(8) combinado = √(57/8) = 2.67 m/s² (redondeado). Bajo el marco de la UE, ese resultado combinado hipotético está por encima del valor de acción de 2.5 m/s², aunque la tarea de perforación de roca sola diera 2.0 m/s². Esta es la razón por la que un sitio no puede aprobar el tiempo de perforación sin verificar el otro trabajo vibratorio del operario.
El Ejecutivo de Salud y Seguridad del Reino Unido proporciona una calculadora de exposición a la vibración mano-brazo oficial para verificar la exposición diaria total. Use los mismos datos verificados y conserve el registro de la calculadora junto con la evaluación de la tarea.
Tabla de decisiones: qué debería activar el resultado
| Resultado o condición de datos | Decisión del comprador o del sitio | Evidencia a conservar |
|---|---|---|
| El valor de entrada no coincide, es de un solo eje o le falta la configuración de prueba | No apruebe un límite de tiempo de activación preciso basado en él; solicite datos completos o realice una medición representativa | Informe, ID del modelo, método, configuración, incertidumbre y nota de limitación |
| A(8) se acerca a un valor de acción aplicable | Planifique controles antes de que la tarea se expanda; revise el equipo, proceso, mantenimiento y duración de la exposición | Cálculo, plan de control, persona responsable y fecha de revisión |
| A(8) excede un valor de acción aplicable | Implemente un programa documentado de reducción de exposición bajo las reglas vigentes | Controles de ingeniería y organizativos, capacitación y verificación |
| A(8) se acerca o excede un límite aplicable | Deje de confiar solo en la temporización administrativa; cambie el método o equipo y obtenga asesoramiento competente | Método revisado, reevaluación y autorización |
| El estado de la perforadora o la tarea cambia materialmente | Vuelva a verificar si la entrada de vibración sigue siendo representativa | Registro de mantenimiento, nueva medición o comparación justificada |
Controles que pertenecen al plan de trabajo
Un cálculo es una ayuda para la toma de decisiones, no un control. La jerarquía de control de la directiva de la UE incluye seleccionar equipos que produzcan menos vibración para el trabajo, proporcionar equipos auxiliares que reduzcan el riesgo de lesiones, mantener los equipos de trabajo y el lugar, capacitar a los trabajadores, limitar la duración de la exposición y organizar los horarios de trabajo con periodos de descanso adecuados.
Para la perforación neumática de roca, traduzca esa jerarquía en verificaciones que puedan ser comprobadas:
- Mantenga la perforadora, el soporte de empuje, el mandril, los sujetadores y los controles dentro de los requisitos de mantenimiento del proveedor. Use la lista de verificación de mantenimiento de perforadoras serie YT como referencia de planificación donde sea aplicable.
- Empareje la perforadora, la broca y el acero con el orificio y la roca en lugar de compensar una mala combinación con fuerza excesiva o perforación prolongada.
- Verifique la presión de aire cargada y las restricciones de la manguera; un suministro inestable puede cambiar el comportamiento de perforación y la duración de la tarea.
- Capacite a los operarios para reconocer cambios en la vibración, controles dañados, emboquillado difícil y respuesta anormal de la perforadora.
- Reduzca el tiempo de activación mediante la mejora de métodos o la rotación de tareas solo cuando se realice un seguimiento de la exposición diaria completa de cada trabajador.
- Reevalúe después de reparaciones, cambios de configuración, nuevas condiciones de terreno o un cambio sustancial en el patrón de producción.
No asuma que un soporte de empuje elimina la vibración mano-brazo. Suministra fuerza de avance y cambia la interacción del operario con la máquina, pero las manos aún controlan la perforadora. Del mismo modo, los guantes, la rotación informal o un valor bajo del proveedor no deben presentarse como controles completos sin evidencia específica de la tarea.
Bloque de RFQ y datos del sitio
Antes de comparar o desplegar una perforadora neumática, capture lo siguiente en un solo registro:
- Modelo de perforadora, configuración, soporte de empuje y aplicación de perforación prevista
- Datos de vibración declarados, método de medición/prueba, configuración operativa e incertidumbre
- Si el valor es un valor de emisión, una medición en sitio o un resultado de exposición
- Broca, acero, orientación del orificio, roca y presión de aire cargada representativos
- Tiempo de activación observado por tarea y por operario
- Otras herramientas vibratorias utilizadas durante el mismo día
- Marco de acción/límite aplicable y evaluador responsable
- Plan de control, detonante de revisión y evidencia retenida
Para opciones de equipo, revise la gama de perforadoras neumáticas de PerfoMax. En una RFQ (Solicitud de Cotización), describa la aplicación y la evidencia requerida en lugar de solicitar un único número de vibración sin respaldo.
Errores comunes de cálculo
- Tiempo de turno sustituido por tiempo de activación: esto puede representar erróneamente la exposición en la perforación intermitente.
- Valor de emisión tratado como resultado en sitio: los datos de laboratorio o declarados pueden no reproducir las condiciones de roca, avance, presión y operario.
- Múltiples herramientas ignoradas: las tareas vibratorias de cada trabajador deben combinarse para el día.
- Valores de A(8) sumados directamente: el cálculo combina contribuciones al cuadrado, no totales simples.
- Un solo resultado hecho permanente: los cambios de desgaste, reparación, terreno y método pueden invalidar el dato.
- Gestión solo basada en umbrales: un número por debajo de un valor de acción no elimina el deber de reducir el riesgo cuando sea factible.
Preguntas frecuentes
¿Es el tiempo de activación lo mismo que el tiempo de funcionamiento del compresor?
No. El tiempo de funcionamiento del compresor puede incluir periodos en vacío, otras herramientas y pérdidas de aire. El tiempo de activación es el periodo en el que el trabajador está operando la herramienta vibratoria y la vibración se transmite a las manos.
¿Se puede ingresar directamente el valor de m/s² de un proveedor?
Solo como un dato de selección cuando el modelo, el método, la configuración y el tipo de valor son claros y las condiciones son suficientemente representativas. Para una decisión de control en sitio, es preferible utilizar datos de tarea medidos o validados.
¿Elimina un soporte de empuje (air-leg) la exposición a la vibración mano-brazo?
No. Un soporte de empuje suministra fuerza de avance, pero el operario sigue controlando la máquina a través de las manijas. El arreglo, la tarea y el contacto manual requieren evaluación.
¿Cómo se combinan dos herramientas en un mismo turno?
Eleve al cuadrado cada magnitud representativa, multiplique por su tiempo de activación, sume las contribuciones, divida por el periodo de referencia de ocho horas y extraiga la raíz cuadrada. Utilice una calculadora oficial o un evaluador competente para verificar el registro.
¿Cuándo se debe repetir el cálculo?
Repítalo o revíselo cuando la perforadora, el estado de mantenimiento, el acero o la broca, el suministro de aire, el arreglo de avance, la roca, el método de operación, el patrón de turno u otras tareas vibratorias cambien lo suficiente como para afectar los datos de entrada.
Referencias
- Directiva 2002/44/CE sobre la exposición de los trabajadores a las vibraciones
- Calculadora de exposición a la vibración mano-brazo del Reino Unido
- ISO 5349-1:2001 — medición y evaluación de la vibración transmitida a la mano
