Informes de vibración de perforadoras de columna: Alcance de la norma ISO 28927-10 y comprobaciones del comprador

Respuesta corta: no acepte un “valor de vibración ISO 28927-10” para una perforadora neumática de avance por columna o jackleg sin verificar el alcance de la prueba. La norma ISO 28927-10 abarca muchas máquinas de percusión manuales, pero su alcance publicado excluye explícitamente las perforadoras de tipo jackleg y de avance por empuje, ya que su fuerza de avance es suministrada por un dispositivo adicional y no por las manos del operador. Por lo tanto, para una perforadora de columna, los compradores necesitan un método de medición claramente identificado, la configuración completa de la prueba, la incertidumbre, la trazabilidad del informe original y un plan para la evaluación de la exposición en el lugar. Un solo número de aceleración no es suficiente para comparar proveedores o predecir la exposición diaria de un operador.

Esta guía está dirigida a minas, contratistas de túneles, canteras, distribuidores y equipos de adquisiciones que evalúan perforadoras neumáticas de columna. Explica qué debe contener un informe de vibración defendible, cómo comparar dos ofertas y hasta dónde llega la evidencia de laboratorio. No sustituye a una evaluación competente de higiene ocupacional según las normas que se aplican en el lugar de trabajo.

Por qué se debe verificar primero la norma de prueba declarada

ISO 28927-10:2011 especifica un método de laboratorio para la emisión de vibraciones de perforadoras, martillos y rompedores de percusión manuales. Su alcance también establece que el método no es aplicable a perforadoras de roca tipo jackleg o de avance por empuje. Esa exclusión es importante para los modelos en los que una columna neumática sostiene y hace avanzar la perforadora: la fuerza de avance, la actitud de la máquina y la interacción entre la perforadora, la columna, el acero y la roca son parte del sistema operativo.

La conclusión práctica para la adquisición es condicional, no absoluta. La norma ISO 28927-10 todavía puede ayudar a un comprador a entender la terminología o cuestionar el método de un proveedor, pero un proveedor no debe presentar un resultado para una perforadora de columna como conforme a esa norma cuando la configuración de la máquina queda fuera de su alcance declarado. Solicite al laboratorio o al fabricante que identifique el método alternativo utilizado y explique cómo el equipo representa el uso previsto en el campo.

El informe de investigación RR1164 del Ejecutivo de Salud y Seguridad del Reino Unido (HSE) también ilustra por qué son importantes los detalles de los códigos de prueba. Su investigación de la norma ISO 28927-10 para perforadoras, martillos y rompedores de percusión examinó qué tan bien representa una prueba de emisión declarada el uso real. La lección más amplia para las adquisiciones es directa: incluso cuando una norma es aplicable, el valor declarado debe leerse junto con el método de prueba y las condiciones de operación.

Tres preguntas diferentes que los compradores no deben mezclar

Una prueba de producto y una evaluación de exposición en el lugar de trabajo están relacionadas, pero no son intercambiables. La guía sobre vibraciones mano-brazo del HSE trata la magnitud junto con la duración de la exposición y el uso real. Por lo tanto, las adquisiciones deben usar los datos del proveedor para filtrar y comparar evidencia, mientras que el empleador utiliza datos representativos del sitio para gestionar la exposición.

Qué debe identificar un informe de vibración creíble para perforadoras de columna

Solicite el informe completo o un extracto controlado antes de la aprobación técnica. La evidencia debe ser rastreable hasta la configuración exacta ofrecida, no hasta una perforadora “equivalente” no especificada.

Cómo comparar dos informes de proveedores

Primero compare la evidencia, luego compare el resultado. Un número más bajo de una prueba no documentada o no equivalente no debe superar a un número más alto de un informe relevante y bien controlado.

1. Confirme que ambos productos pertenecen a la misma clase de máquina. Separe las configuraciones de columna, las manuales y las de tope. No asuma que el resultado de una perforadora manual libre se aplica a una perforadora de columna.
2. Verifique si cada método citado cubre la configuración probada. Si un informe cita la norma ISO 28927-10 para una perforadora de columna, exija una explicación por escrito sobre el problema de alcance y cualquier desviación. “Probado según ISO” no es suficiente.
3. Normalice la configuración. Compare la misma columna de apoyo o equivalente, acero de perforación, diámetro de broca, medio de prueba, presión de operación y estado de lubricación. Registre cada diferencia inevitable.
4. Lea la incertidumbre junto con el valor medido. Un resultado sin incertidumbre sugiere más precisión de la que la prueba puede respaldar. Cuando los rangos de resultados se superponen, no afirme que una perforadora tiene definitivamente menos vibración sin más evidencia.
5. Verifique la repetibilidad. Busque múltiples ejecuciones y un tratamiento declarado de la variación. Una sola ejecución corta puede ocultar la inestabilidad causada por el centrado, la alineación del acero o la variabilidad del bloque de prueba.
6. Separe la evidencia de emisión de la planificación de la exposición. Utilice la comparación para seleccionar muestras para una prueba de campo controlada; no convierta un número de laboratorio inigualable directamente en un tiempo de operación diario seguro.

Variables que pueden cambiar el resultado medido

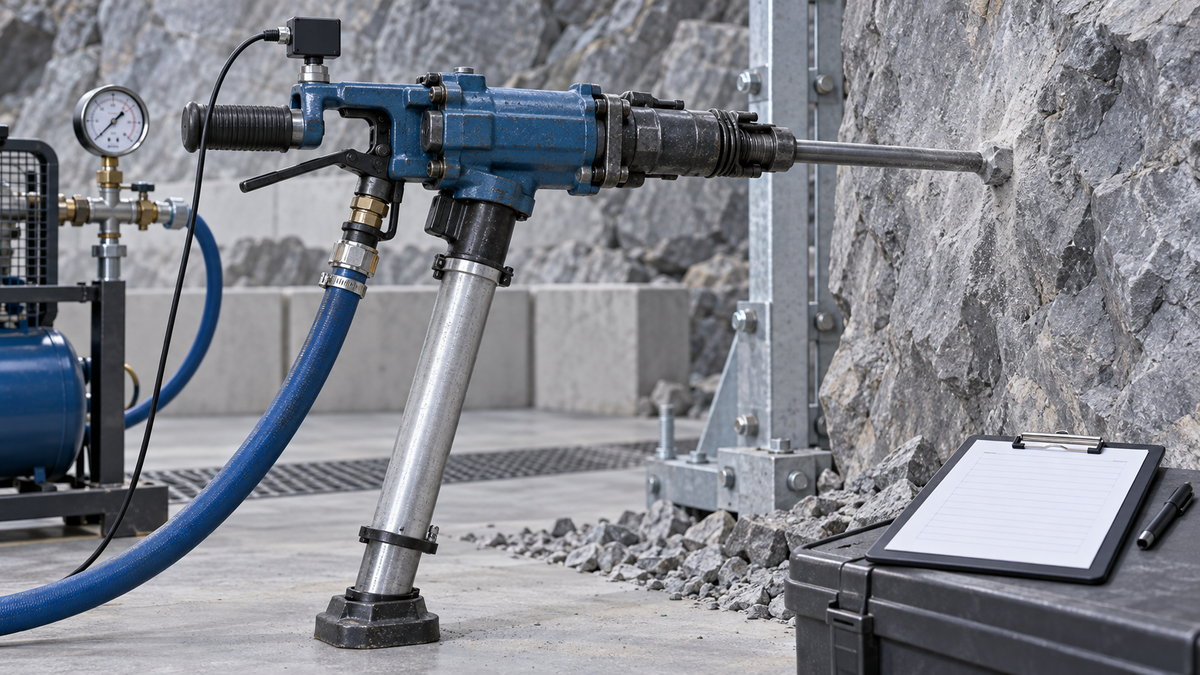

Una perforadora de roca de columna es un sistema en lugar de un motor aislado. El valor reportado puede variar cuando la prueba cambia cualquiera de los siguientes factores:

• Empuje de avance y alineación: un soporte insuficiente o inestable puede permitir que el acero rebote o que la máquina vibre; un empuje excesivo puede alterar el comportamiento de impacto y rotación.
• Presión de aire en la entrada: la pérdida de presión a través de una manguera larga o de tamaño insuficiente puede cambiar la condición operativa de la perforadora, incluso cuando el manómetro del compresor parece correcto.
• Estado del acero y la broca: acero doblado, un vástago dañado, carburo desgastado o una broca inadecuada pueden hacer que la prueba no sea representativa de un sistema nuevo y equilibrado.
• Etapa de perforación: el centrado, la perforación constante y el avance son eventos diferentes. Un informe debe indicar qué etapa se midió y cómo se manejaron las transiciones.
• Configuración de empuñadura, control y columna: pequeñas diferencias de diseño o montaje pueden afectar la interfaz del operador. La configuración suministrada debe coincidir con la probada.
• Condición de mantenimiento: la lubricación, el desgaste del buje del mandril, la condición de los sujetadores y el desgaste interno pueden cambiar la vibración y deben registrarse antes de la prueba.

Estas variables son también la razón por la que un comprador debe solicitar evidencia de prueba para la configuración ofrecida en lugar de copiar un valor de catálogo de otro mercado o familia de modelos.

Cláusula de solicitud de cotización (RFQ) recomendada

Proporcione evidencia de medición de vibración para la configuración ofrecida de perforadora de columna y columna. Indique el método de medición y la edición, explique su aplicabilidad a máquinas de avance por columna y enumere todas las desviaciones. Identifique la perforadora, la columna de aire, la empuñadura, el acero de perforación, la broca, el medio de prueba, la presión de aire en la entrada de la herramienta, la condición de lubricación, la posición del sensor, la ponderación de frecuencia, los ejes, el número de ejecuciones, el resultado, la incertidumbre, el laboratorio, la fecha de la prueba, el número de informe y el estado de calibración. No indique el cumplimiento de la norma ISO 28927-10 para una configuración de tipo jackleg o de avance por empuje a menos que la afirmación esté respaldada por el alcance de la norma y una justificación técnica documentada. Los datos del proveedor se utilizarán para la selección de adquisiciones y no sustituirán la evaluación de exposición en el lugar.

Agregue la cláusula al cronograma técnico, no solo a las notas de la orden de compra. Exija al proveedor que identifique cualquier cambio de configuración realizado después de la prueba. Si la perforadora ofrecida es solo una configuración de referencia en la etapa de cotización, haga que el informe final sea un punto de retención de documentos antes del envío.

Errores de adquisición comunes

• Aceptar un número sin un método. Las unidades por sí solas no hacen que un resultado sea comparable.
• Asumir que cada “perforadora de roca” cae bajo el mismo código de prueba. El soporte de la máquina y la disposición de avance determinan si una declaración de alcance se ajusta.
• Comparar accesorios distintos. Diferentes columnas, aceros, brocas o condiciones de presión pueden superar la diferencia entre modelos.
• Tratar la emisión como exposición diaria. La exposición real depende de la duración de la tarea, la práctica laboral, la roca, el mantenimiento y otras condiciones del sitio.
• Ignorar la incertidumbre. Clasificar valores cercanos sin incertidumbre crea una falsa confianza.
• Comprar una afirmación de “antivibración” sin evidencia controlada. Pregunte qué cambió, cómo se probó y si la configuración probada es la que se está suministrando.

Lista de verificación de aceptación previa a la compra

• La perforadora ofrecida y el modelo de columna están identificados de forma única.
• La norma o método reclamado es aplicable, o la limitación está documentada explícitamente.
• La configuración de la prueba coincide con el producto cotizado, el tren de perforación y la dirección de perforación prevista.
• Se informa la presión de aire de entrada de la herramienta y la condición de lubricación.
• Se indican la posición del sensor, los ejes, la ponderación, el recuento de ejecuciones y el método de promedio.
• El resultado medido va acompañado de incertidumbre.
• Están presentes el número de informe, la fecha, el laboratorio y la trazabilidad de la calibración.
• Se divulga cualquier prototipo o componente de prueba especial.
• El plan de prueba de campo mantiene controladas las configuraciones y condiciones de operación comparadas.
• El equipo de seguridad del sitio evaluará la exposición representativa del operador por separado.

Preguntas frecuentes

¿Se aplica la norma ISO 28927-10 a una perforadora de columna o jackleg?

No a las configuraciones jackleg y de avance por empuje excluidas en el alcance publicado de la norma. Si un proveedor la cita, pregunte qué configuración de máquina exacta se probó y exija una explicación técnica de la aplicabilidad y las desviaciones.

¿Se pueden comparar directamente dos valores de vibración en m/s²?

Solo cuando el método, la clase de máquina, el soporte, los accesorios, las condiciones de operación, la definición del resultado y la incertidumbre son suficientemente equivalentes. Si esos elementos difieren, los números pueden describir pruebas diferentes en lugar de una diferencia real del producto.

¿Es el valor declarado más bajo automáticamente la mejor opción de compra?

No. La calidad de la evidencia es lo primero. Un valor bajo de un método incompleto o inaplicable puede ser menos útil que un resultado bien documentado que pueda reproducirse y verificarse durante una prueba de campo.

¿Puede el informe de un proveedor establecer el tiempo de perforación diario seguro de un operador?

No por sí solo. La exposición diaria depende de la vibración medida en el trabajo representativo y el tiempo realmente expuesto, junto con los requisitos y controles locales aplicables. Utilice una evaluación competente del sitio para esa decisión.

¿Qué debe hacer un comprador si no hay disponible una prueba estandarizada de columna aplicable?

Exija un método documentado y repetible con limitaciones claras; mantenga las configuraciones igualadas; solicite incertidumbre y trazabilidad; y valide el equipo preseleccionado en una prueba de sitio controlada. El informe debe indicar lo que demuestra y lo que no.

Especifique la evidencia antes de comparar el equipo

PerfoMax puede ayudar a los equipos de adquisiciones a igualar una configuración de perforadora de columna y organizar la información técnica necesaria para una RFQ. Revise la perforadora neumática de columna YT28, explore la gama de perforadoras de roca, o utilice nuestra guía publicada sobre cómo elegir una perforadora de columna para minería subterránea. Envíe la dirección de perforación prevista, el rango de agujeros, el acero de perforación, la broca, el suministro de aire, la configuración de la columna y la evidencia de vibración requerida con su consulta para que la cotización pueda verificarse contra una configuración controlada.

Referencias técnicas

• ISO 28927-10:2011 — Herramientas eléctricas portátiles: métodos de prueba de emisión de vibraciones para perforadoras, martillos y rompedores de percusión
• HSE RR1164 — Efectividad de la norma BS EN ISO 28927-10:2011 para perforadoras, martillos y rompedores de percusión
• HSE INDG175 — Vibraciones mano-brazo en el trabajo: una guía breve
