Si una perforadora neumática de roca ya no sujeta la barra de perforación con firmeza, deje de usarla e inspeccione el sistema de retención de la barra antes de reemplazar piezas internas no relacionadas. Un retenedor en buen estado debe cerrarse y bloquearse según lo diseñado, encajar correctamente en el collarín de la barra y permanecer estable mientras se manipula la perforadora y se retira la barra del orificio. Un retenedor que se sienta flojo, se abra inesperadamente, no cierre completamente o permita que la barra se mueva más allá de su tope previsto debe ponerse en cuarentena hasta consultar el manual de la perforadora y la lista de piezas exacta.

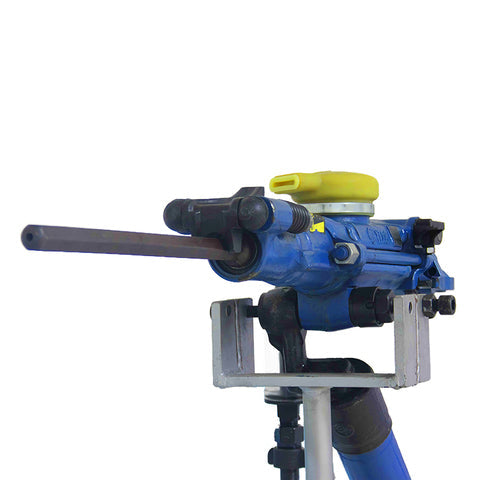

Esta guía cubre el retenedor externo de barra utilizado en perforadoras neumáticas de roca manuales y con pie de avance, que emplean barras de perforación con collarín. No establece una dimensión universal de desgaste, fuerza de resorte, método de reparación o número de pieza. Esos valores dependen del modelo de la perforadora, el diseño del cabezal delantero, el tipo de retenedor, la geometría del vástago y del collarín, y la revisión del fabricante. El propósito aquí es identificar la función fallida, separar las fallas del retenedor de las fallas del mandril o de la barra, y preparar evidencia para una reparación segura o una solicitud de presupuesto (RFQ) de piezas.
Qué hace el retenedor de la barra
El retenedor mantiene la barra de perforación con collarín asociada al cabezal delantero de la perforadora. Permite instalar y extraer la barra mediante la secuencia de apertura aprobada, y luego limita la liberación accidental cuando el retenedor está cerrado. Esto es importante al posicionar la perforadora, iniciar el taladrado (collaring), retirar la barra de un orificio y manipular la máquina entre orificios.
El retenedor no es el buje del mandril. El buje guía el vástago y ayuda a mantener la alineación; el retenedor actúa sobre el collarín de la barra u otra característica de retención especificada. Tampoco es una solución para un vástago incorrecto, un collarín muy desgastado, una barra doblada, un cabezal delantero agrietado o un juego excesivo en el buje del mandril. Por lo tanto, una queja sobre la retención requiere la inspección del retenedor y de la barra que encaja en él, seguida de las piezas adyacentes del cabezal delantero.
| Condición observada | Primera área de inspección | Decisión inmediata |
|---|---|---|
| El retenedor no cierra alrededor de una barra correcta y totalmente insertada | Residuos, retenedor doblado, vástago o collarín incorrectos, montaje del cabezal delantero dañado | No fuerce ni esmerile las piezas; aísle e identifique la interferencia. |
| El retenedor cierra pero no se mantiene bloqueado | Pestillo, resorte, pivote, amortiguador o mecanismo de bloqueo especificado para el modelo | Retire la perforadora de servicio hasta que se restablezca y verifique la retención. |
| El retenedor se siente flojo o se abre con poca resistencia | Desgaste en el retenedor, orificios/pivote, resorte y soporte del cabezal delantero | Compare con el manual del modelo o con un conjunto en buen estado y trazable. |
| Una barra se desliza más allá del retenedor pero otras barras aprobadas no | Collarín, dimensiones del vástago y deformación de esa barra | Ponga en cuarentena la barra sospechosa; no condene la perforadora basándose en una sola comparación. |
| Varias barras correctas no son retenidas por una perforadora | Conjunto del retenedor, cabezal delantero y área del mandril | Trate la perforadora como la fuente principal de la falla e inspécciónela en un taller. |
| La barra está retenida pero oscila fuertemente o se atasca en la punta | Buje del mandril, desgaste del vástago, alineación y deformación | Utilice el diagnóstico de buje del mandril o de barra atascada; la retención por sí sola no es la causa. |
Aísle la perforadora antes de tocar el retenedor
La inspección del retenedor comienza con el aislamiento de energía, no con una prueba de función activa. Coloque la perforadora en una posición estable, detenga la herramienta, cierre los suministros de aire y agua aguas arriba, purgue la presión almacenada y verifique que la herramienta no pueda encenderse. Apoye la barra de perforación para que no pueda caer, oscilar, deslizarse o liberar la carga de flexión almacenada cuando se abra el retenedor. Siga el manual del equipo aplicable y el procedimiento de bloqueo y etiquetado (lockout) del sitio.
Nunca sostenga la barra cerca del cabezal delantero mientras el suministro de aire esté conectado. No opere la perforadora con el retenedor abierto o sin asegurar, y no haga funcionar la herramienta en vacío o sin carga para "ver si sujeta". Las normas de OSHA para herramientas neumáticas exigen prácticas seguras de mangueras, acoplamientos y retención de herramientas; los procedimientos del sitio y las instrucciones exactas de la perforadora siguen siendo los documentos que prevalecen.
Un método de inspección de retenedores de cinco zonas
1. Compruebe primero la identidad de la barra de perforación
Registre el modelo de la perforadora, la configuración del cabezal delantero o mandril, el vástago requerido y la referencia de la barra de perforación aprobada. Confirme la sección transversal del vástago, la longitud, la posición del collarín y la forma del collarín a partir de un plano controlado, lista de piezas o muestra aceptada. Una etiqueta general como "H22" puede describir el tamaño nominal hexagonal, pero no prueba cada dimensión crítica para el ajuste o la disposición del retenedor.
Limpie la barra sin desgastar la evidencia. Inspeccione el collarín en busca de grietas, desgaste asimétrico, golpes, adelgazamiento, rebabas o deformación. Inspeccione el vástago en busca de aplastamiento (mushrooming), partes planas redondeadas, marcas de calor y un extremo de golpe que ya no esté cuadrado. Si la barra está doblada o el collarín está dañado, póngala en cuarentena antes de usarla para juzgar el retenedor.
2. Compruebe el movimiento y bloqueo del retenedor
Con la perforadora aislada y la barra apoyada, mueva el retenedor solo dentro del rango especificado por el manual. Debe abrirse, cerrarse y bloquearse sin aplicar fuerza improvisada. Busque suciedad acumulada alrededor del pivote, un pasador agarrotado, un resorte débil o roto, amortiguadores faltantes, brazos distorsionados, material agrietado, orificios ensanchados o desgaste en las superficies que entran en contacto con el collarín de la barra.
"Todavía se mueve" no es un resultado de aceptación. Las preguntas importantes son si alcanza la posición cerrada diseñada, si el mecanismo de bloqueo permanece enganchado y si la barra correcta puede pasar el retenedor cuando no debería. Si el movimiento es flojo, brusco o inconsistente, limpie e inspeccione el conjunto bajo el procedimiento de servicio en lugar de añadir arandelas, doblar el retenedor, soldarlo o instalar un resorte desconocido.
3. Inspeccione el encaje del collarín
Inserte una barra limpia y verificada como funcional mediante el método aprobado. Confirme que esté completamente asentada y que el retenedor cierre en la relación correcta con el collarín. Observe el área de contacto real: el retenedor no debe asentarse sobre una rebaba, atrapar solo un borde o quedar parcialmente abierto por el vástago.
Aplique suavemente solo la comprobación de manipulación permitida por el manual. La barra debe permanecer asociada a la perforadora cuando el retenedor esté cerrado, sin depender de un mandril atascado o un vástago doblado. No convierta esto en una prueba de fuerza de tracción a menos que el fabricante proporcione un accesorio, método y límite. Una tracción improvisada puede dañar el cabezal delantero o crear un peligro de liberación repentina.
4. Separe las fallas del retenedor de las fallas del mandril y del cabezal delantero
Un retenedor puede funcionar correctamente mientras el buje del mandril está desgastado. Por el contrario, un buje en buen estado no hace que un retenedor débil sea aceptable. Después de la comprobación de retención externa, inspeccione el área adyacente del cabezal delantero en busca de grietas, componentes desplazados, orificios de pivote alargados, sujetadores faltantes, movimiento anormal y evidencia de que la barra ha estado golpeando fuera del eje.
Si la barra tiene un juego radial excesivo, pulido asimétrico repetido, inserción o extracción difícil, o partes planas hexagonales dañadas rápidamente, utilice la guía de desgaste del buje del mandril de perforadoras neumáticas publicada. Si la barra está atrapada en el mandril o en el orificio, utilice la guía de recuperación de barras atascadas en perforadoras neumáticas. Esos son desencadenantes y decisiones diferentes a los de un retenedor que no sujeta una barra correcta y libre.
5. Verifique la reparación bajo una comprobación de liberación controlada
Las piezas de repuesto deben coincidir con el modelo exacto y la revisión del plano. Después de la reparación calificada, repita la comprobación de ajuste y bloqueo limpia y aislada con una barra aceptada. Confirme la apertura, cierre, bloqueo, encaje del collarín y liberación correctos. Luego complete solo la prueba funcional aprobada por el modelo en un área controlada con los guardas, soportes, equipo de protección personal y condiciones de suministro de aire requeridos.
Registre quién liberó la perforadora, qué piezas fueron reemplazadas, la revisión del documento utilizado y qué evidencia demostró que la barra estaba retenida. Una declaración verbal de que el retenedor "se siente más apretado" no es suficiente para el mantenimiento de la flota o una reclamación de garantía.
Comparación controlada: ¿la falla sigue a la barra o a la perforadora?
Cuando el manual permite una comparación de ajuste, utilice dos referencias trazables y en buen estado, y cambie solo un elemento a la vez. No pruebe componentes agrietados, doblados o muy deformados.
| Comparación | Resultado | Interpretación |
|---|---|---|
| Barra sospechosa en una perforadora en buen estado de la misma configuración aprobada | La retención vuelve a fallar | La identidad de la barra, el collarín o el vástago se convierte en la falla principal. |
| Barra verificada en la perforadora sospechosa | La retención falla | El conjunto del retenedor/cabezal delantero se convierte en la falla principal. |
| Barra verificada en la perforadora sospechosa | La retención pasa pero el juego radial es anormal | Inspeccione el buje del mandril y la guía del vástago por separado. |
| Ambas combinaciones se comportan de manera inconsistente | No hay resultado repetible | Detenga la sustitución en campo y escale a una inspección de taller controlada. |
Esta comparación es un método de aislamiento, no una prueba de que piezas de diferentes fabricantes o revisiones sean intercambiables. La perforadora y la barra de referencia ya deben estar aprobadas para la misma configuración.
Criterios de parada de trabajo y cuarentena
- El retenedor no puede alcanzar o permanecer en su posición bloqueada diseñada.
- El resorte, pestillo, pivote, amortiguador o sujetador falta, está roto o visiblemente desplazado.
- El retenedor o el cabezal delantero está agrietado, doblado, muy desgastado o soldado previamente sin una especificación de reparación aprobada.
- Una barra correcta puede moverse más allá del retenedor cerrado o soltarse durante la manipulación aprobada.
- El collarín de la barra está agrietado, gravemente golpeado o no puede presentar la superficie de retención especificada.
- La falla cambia de manera impredecible entre comprobaciones, lo que sugiere daños ocultos o piezas mezcladas.
- La reparación requeriría calentamiento, esmerilado, doblado, soldadura en campo o un resorte sustituto no verificado.
- El modelo exacto, la revisión de la lista de piezas o la configuración del vástago no pueden confirmarse.
No deshabilite el retenedor para mantener la producción en marcha. Alambres, cuñas, pasadores improvisados y resortes alterados pueden ocultar el síntoma mientras eliminan la función de liberación y retención diseñada.
Registro mínimo de diagnóstico y RFQ
Una solicitud de reparación o reemplazo útil debe permitir al proveedor identificar tanto la perforadora como la función fallida. Envíe:
- modelo completo de la perforadora de roca, sufijo, serie o ID de activo y fotografía de la placa de identificación;
- configuración del cabezal delantero, mandril y retenedor desde ambos lados;
- título de la lista de piezas, número de publicación y revisión;
- números de artículo del retenedor, resorte, pasador, amortiguador y cabezal delantero cuando estén disponibles;
- plano o referencia de muestra del vástago y collarín de la barra de perforación aprobada;
- fotografías del área de contacto del retenedor limpio, el pivote y el collarín de la barra;
- una declaración de los síntomas: no cierra, no bloquea, flojo, apertura inesperada o la barra pasa el retenedor cerrado;
- resultado de la comparación controlada y los IDs de la perforadora y barra de referencia;
- piezas previamente reemplazadas o modificadas, además de la fecha y el técnico;
- cantidad requerida, cantidad en flota, destino y condiciones de entrega solicitadas.
Use la guía de RFQ de piezas de repuesto para perforadoras neumáticas de roca para mantener separadas las posiciones del plano, números de pieza, descripciones y cantidades. No ordene un "juego de retenedor YT" sin confirmar la configuración exacta y el contenido del kit.
Lista de verificación de aceptación del comprador para retenedores de repuesto
| Elemento de aceptación | Evidencia requerida |
|---|---|
| Aplicación del modelo | Coincidencia escrita con el modelo de perforadora exacto, sufijo y revisión del plano |
| Contenido del kit | Lista detallada del retenedor, resorte, pasador, amortiguador, sujetador y cantidad según corresponda |
| Geometría e interfaces | Plano controlado o referencia cruzada aprobada, no solo similitud visual |
| Condición al recibir | Sin grietas, reelaboración no controlada, corrosión que afecte el ajuste o artículos faltantes |
| Ajuste y función | Instalación calificada más registro de apertura, bloqueo, encaje del collarín y liberación aislados |
| Trazabilidad | Línea de orden de compra, artículo del proveedor, referencia de lote o envío y decisión de recepción |
Liberación de servicio post-reparación: seis puertas
Un retenedor, resorte o pieza de pivote de repuesto no es un resultado de liberación por sí solo. Antes de que la perforadora regrese a la flota, una persona competente debe probar que la barra aprobada exacta puede instalarse, bloquearse, retenerse y extraerse normalmente, y que el conjunto reparado permanece estable después de la comprobación funcional aprobada por el modelo. Mantenga la perforadora aislada hasta que se superen las puertas estáticas a continuación.
| Puerta de liberación | Evidencia requerida | Respuesta ante fallo |
|---|---|---|
| 1. Identidad | El modelo de perforadora y sufijo, revisión del cabezal delantero, piezas del retenedor y referencia de barra/vástago aprobada coinciden con los documentos controlados. | RETENER PARA DATOS. No utilice la similitud visual o una descripción general de "serie YT" como prueba de compatibilidad. |
| 2. Condición del conjunto | El retenedor, resorte, pivote, amortiguador, sujetadores y soportes del cabezal delantero están completos, sin daños e instalados según el procedimiento aprobado. | TALLER DE PERFORACIÓN. Reemplace o corrija solo con piezas e instrucciones trazables. |
| 3. Movimiento y bloqueo aislados | Con el aire aislado y la barra apoyada, el retenedor se abre, se cierra y permanece en su posición bloqueada diseñada sin atascarse, fuerza improvisada o liberación no deseada. | DETENER / CUARENTENA si el bloqueo es incierto, el movimiento es inconsistente o una pieza crítica para la seguridad está agrietada o distorsionada. |
| 4. Comprobación de retención emparejada | Una barra verificada y funcional se asienta completamente; su collarín está enganchado en la ubicación prevista; el retenedor cerrado evita la liberación no deseada bajo la comprobación de manipulación permitida por el manual. | Separe la barra de la perforadora. Ponga en cuarentena la barra si la falla sigue a su collarín; envíe la perforadora al taller si la falla sigue al conjunto del retenedor. |
| 5. Comprobación funcional controlada | Solo después de pasar las puertas estáticas, complete la prueba aprobada por el modelo con la barra, soporte, guardas, EPP, lubricación correctos y un aislamiento de aire aguas arriba accesible. | Deténgase ante una apertura inesperada, movimiento anormal de la barra, nueva fuga, control inestable, comportamiento de impacto inusual o movimiento del cabezal delantero. |
| 6. Reinspección post-prueba | Después del aislamiento y despresurización, la posición de bloqueo, pivote, resorte, contacto del collarín, sujetadores y cabezal delantero permanecen sin cambios; la barra se libera normalmente por el método aprobado. | TALLER DE PERFORACIÓN o DETENER / CUARENTENA. Una prueba de funcionamiento no anula nuevos movimientos o daños. |
Use una de las cuatro disposiciones documentadas
| Estado | Cuándo se aplica | Acción requerida |
|---|---|---|
| LISTO | La identidad está controlada, se superan las seis puertas y no aparece ninguna anomalía después de la comprobación funcional. | Libere la perforadora con el registro firmado y el punto de inspección siguiente definido por el sitio. |
| RETENCIÓN DE BARRA / PERFORADORA LISTA | La falla de retención sigue a una barra dañada o incorrecta, mientras que el conjunto de la perforadora verificado pasa con una barra de referencia aprobada. | Ponga en cuarentena la barra y preserve su identidad; libere la perforadora solo con la evidencia de la comparación. |
| TALLER DE PERFORACIÓN | La falla sigue a la perforadora, varias barras aprobadas fallan, o el conjunto del retenedor/cabezal delantero requiere medición, reparación o reemplazo de piezas. | Mantenga la perforadora aislada y envíe el registro completo de síntomas, piezas y comparaciones al taller. |
| RETENER PARA DATOS / CUARENTENA | El modelo, revisión, geometría de la barra, autoridad de reparación o método de aceptación es incierto, o persiste una grieta, distorsión, bloqueo fallido o resultado impredecible. | No opere. Obtenga información controlada o una disposición técnica aprobada antes de cualquier prueba adicional. |
Registro de liberación de servicio de retenedor listo para copiar
Sitio / fecha / inspector: Modelo de perforadora, sufijo, número de serie o ID de flota: Dibujo / revisión del cabezal delantero y retenedor: Referencias de piezas instaladas de retenedor, resorte, pivote, amortiguador y sujetador: Especificación aprobada de acero para perforación y referencia de collarín: Motivo de la reparación: Síntoma observado y fotografías: Piezas retiradas / reemplazadas: Procedimiento de montaje y referencias de par de apriete: Resultado de apertura / cierre / bloqueo aislado: Resultado de la verificación de acoplamiento del collarín del acero: Comparación entre acero sospechoso y acero de referencia: Configuración y resultado de la prueba funcional controlada: Resultado post-prueba de bloqueo, pivote, resorte, sujetador y cabezal delantero: Resultado de retirada / liberación del acero: Disposición: LISTO / RETENCIÓN DE ACERO / TALLER DE PERFORACIÓN / RETENER PARA DATOS / CUARENTENA Aprobador / base de competencia / firma: Referencia del archivo de evidencias u orden de trabajo:
No firme LISTO simplemente porque el resorte nuevo se siente más fuerte o el acero se mantuvo en su lugar durante una prueba corta. La evidencia debe demostrar la identidad correcta, el acoplamiento controlado, el bloqueo repetible y un ensamblaje post-prueba sin cambios.
Preguntas frecuentes
¿Puede un retenedor desgastado hacer que el acero de perforación se caiga?
Sí. Si el retenedor ya no bloquea o acopla el collarín correctamente, es posible que no cumpla su función de retención. Detenga la perforadora, aísle la energía e inspeccione el sistema completo de retenedor y el acero antes de volver a utilizarlo.
¿Un retenedor suelto es lo mismo que un casquillo de mandril desgastado?
No. El retenedor limita la liberación accidental del acero; el casquillo del mandril guía el vástago. Ambos se encuentran en el área del cabezal delantero y ambos pueden desgastarse, pero requieren observaciones y criterios de aceptación diferentes.
¿Puedo doblar el retenedor o estirar el resorte para restaurar la tensión?
No improvise la geometría ni la fuerza del resorte. Reemplace o repare las piezas únicamente siguiendo las instrucciones de servicio exactas. El doblado en campo puede introducir grietas, acoplamientos incorrectos y una liberación impredecible.
¿Existe un límite de desgaste único para todos los retenedores de la serie YT?
No. Aplique únicamente los puntos de inspección y límites para la perforadora, el diseño del retenedor y la revisión exactos. Las piezas de aspecto similar o un nombre de familia de modelos compartido no establecen la intercambiabilidad.
¿Qué debe preguntar un distribuidor antes de cotizar un kit de retenedor?
Solicite la identidad completa de la perforadora, la configuración del cabezal delantero, la revisión de la lista de piezas, los números de artículo, la referencia del vástago y del collarín, fotografías y el contenido requerido del kit. Indique por escrito cualquier sustitución o reclamación de pieza equivalente.
Límite de la fuente técnica
Esta guía utiliza una lógica de inspección y aislamiento cualitativa porque la geometría del retenedor, las disposiciones de los resortes, los límites de desgaste y los procedimientos de reemplazo son específicos de cada modelo. Para conocer los límites de seguridad de las herramientas neumáticas y las mangueras, consulte OSHA 29 CFR 1926.302. La revisión de uso y accidentes de perforadoras tipo jackleg del NIOSH proporciona un contexto más amplio para el uso subterráneo. El manual exacto de la perforadora y el procedimiento aprobado en el sitio controlan la decisión de reparación y retorno al servicio.
