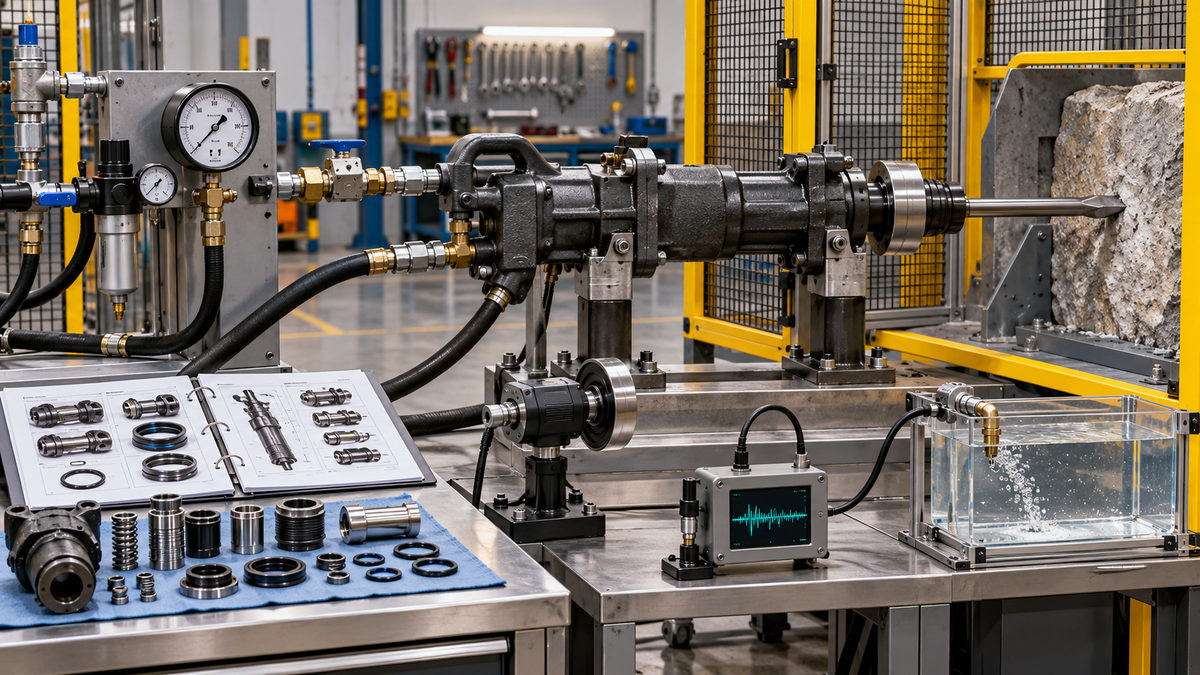

Una perforadora de roca neumática reparada o reconstruida solo debe volver al servicio después de que su identidad, el alcance de la reparación, el estado del ensamblaje y la respuesta operativa hayan sido verificados en una secuencia controlada. Comience con una inspección aislada, confirme las piezas exactas y el registro del taller, y luego avance a través de las comprobaciones permitidas de control, fugas, percusión, rotación, barrido y avance. Autorice la perforadora solo cuando la evidencia coincida con el manual del modelo aplicable y el plan de aceptación del sitio.
Esta guía es para minas, canteras, contratistas de tunelado, flotas de alquiler, distribuidores y talleres de reparación que reciben una perforadora de roca neumática después de una reparación o revisión general. Cubre la decisión de puesta en servicio posterior a la reparación. No reemplaza el manual de taller específico del modelo, no prescribe límites universales de presión o desgaste, no certifica piezas ocultas ni aprueba una prueba improvisada sin carga. El manual suministrado, el plano de piezas controladas, el dispositivo de prueba seguro y la autoridad de mantenimiento competente siguen siendo determinantes.
Por qué "funciona" no es una prueba completa tras la reparación
Un breve chorro de aire puede mostrar que algo se mueve, pero no prueba que se hayan instalado las piezas correctas, que el cuerpo se haya ensamblado uniformemente, que el acelerador se cierre de forma fiable, que el acero de perforación esté guiado correctamente o que se haya eliminado la falla que motivó la reparación. Una herramienta reparada también puede pasar una demostración sin carga mientras presenta fugas, se calienta, gira irregularmente o pierde rendimiento bajo una carga representativa.
Por lo tanto, el trabajo de aceptación tiene dos partes. Primero, demuestre que la reparación es rastreable y que la perforadora es segura para ser probada. Luego, demuestre que la herramienta completa responde de manera consistente a través de una prueba por etapas sin recrear el síntoma original. Si el taller no puede identificar el modelo exacto, el alcance de la reparación o la instrucción de prueba de control, la decisión correcta es RETENER PARA EVIDENCIA, no una prueba improvisada.
Congele las entradas de aceptación antes de conectar el aire
| Entrada | Evidencia requerida | Por qué es importante |
|---|---|---|
| Identidad del activo | Modelo exacto, sufijo o revisión, número de serie o ID de flota y manual aplicable | Controla piezas, presión, lubricación, método de prueba y límites de desgaste. |
| Motivo de la reparación | Queja original, evento de falla y observaciones encontradas | La prueba de liberación debe desafiar la condición que causó la retirada. |
| Alcance de la reparación | Piezas reemplazadas, piezas reutilizadas, ajustes realizados y técnico de reparación | Evita que una etiqueta de "revisado" sin explicación sustituya a la evidencia. |
| Piezas controladas | Números de pieza o posiciones de dibujo para el pistón, válvula, bujes, retenedores, sujetadores, sellos y otras piezas afectadas | Las piezas visualmente similares pueden no ser intercambiables. |
| Controles de ensamblaje | Secuencia de apriete especificada, condición de la rosca, lubricación y firma de inspección | Un ensamblaje incorrecto puede causar atascamiento, fugas, calor o recurrencia de los sujetadores. |
| Configuración de prueba | Configuración aprobada de aire, agua, lubricador, manguera, acoplamiento, sujeción, acero de perforación, broca y pierna de avance | Una falla en la configuración de la prueba puede imitar una falla en la herramienta reparada. |
| Línea base de aceptación | Especificación del modelo, herramienta en buen estado verificada o línea base acordada antes de la reparación | Proporciona una comparación defendible sin inventar valores universales. |
| Autoridad | Persona designada permitida para probar y liberar la herramienta | Separa la finalización de la reparación de la aprobación operativa. |
Matriz de aceptación de ocho puertas posterior a la reparación
| Puerta | Evidencia de aprobación | Condición de retención o rechazo |
|---|---|---|
| 1. Identidad y documentos | La herramienta, orden de reparación, lista de piezas y manual se refieren a la misma configuración | La identidad del modelo, sufijo, alcance de la reparación o piezas es incierta. |
| 2. Ensamblaje externo | Las secciones del cuerpo asientan correctamente; sujetadores, manijas, puertos y protectores están completos | Espacios, tornillería mezclada, falta de retención, roscas dañadas o modificaciones no aprobadas. |
| 3. Interfaz frontal | El buje del mandril, el retenedor y el vástago del acero de perforación aprobado se ajustan al método de inspección controlado | Juego excesivo, atascamiento, vástago incorrecto, extremo de golpe dañado o límite de desgaste incierto. |
| 4. Controles y apagado | Los controles de acelerador, avance y agua se mueven correctamente y regresan como requiere el manual | Atascamiento, apagado retrasado, movimiento involuntario o posición de control ambigua. |
| 5. Ruta de aire, agua y lubricación | Las conexiones aprobadas son seguras; las rutas de entrega están limpias y las fugas son aceptables según el manual | Manguera sin sujeción, fuga en la junta, ruta bloqueada, migración de agua o entrega de aceite incierta. |
| 6. Respuesta funcional controlada | La percusión, rotación, escape y respuesta de avance son estables en el arreglo de prueba aprobado | Sin impacto, mala rotación, escape anormal, calor rápido, atascamiento o movimiento de la carcasa. |
| 7. Prueba de carga representativa | El síntoma original no regresa durante una perforación acordada o comparación basada en probador | La falla regresa solo bajo carga, la respuesta se deteriora o la evidencia no se puede repetir. |
| 8. Registro y disposición | Se registran los resultados, instrumentos, configuración, desviaciones y aprobador | La liberación depende de la memoria, un video sin fecha o solo un "suena normal". |
Use una prueba por etapas, no una corrida sin control a plena potencia
Etapa 0: revisión aislada de documentos y visual
Mantenga el aire y el agua desconectados. Haga coincidir el activo con la orden de reparación y confirme la queja original. Inspeccione las juntas de la carcasa, los pernos o varillas laterales, tuercas, manijas, componentes del acelerador, puertos, retenedor, área del mandril y todas las piezas perturbadas durante la reparación. Verifique que las tapas, tapones, sellos y sujetadores coincidan con la información de las piezas controladas. Registre la condición recibida antes de ajustar cualquier cosa.
Etapa 1: controles manuales y verificaciones de interfaz
Con la herramienta aislada y asegurada, opere los controles externos a través de su recorrido permitido y confirme que regresan correctamente. Instale solo el vástago del acero de perforación o calibre aprobado utilizando el método del manual. No fuerce un vástago a través de un buje apretado ni apruebe un juego excesivo al tacto cuando el modelo requiere un calibre o límite dimensional. Para una perforadora de pierna de avance, inspeccione la conexión completa de la pierna, los controles, el cilindro y la condición de soporte antes de la presurización.
Etapa 2: conexión y preparación para fugas
Confirme la identidad de la manguera, el acoplamiento, la sujeción, el punto de medición de presión dinámica, el lubricador de línea y la conexión de agua. Purgue y conecte las líneas solo a través del procedimiento del sitio. La persona que controla el suministro debe poder aislarlo inmediatamente. No coloque las manos cerca de un retenedor, escape, pieza giratoria o acero de perforación sin asegurar durante una verificación con aire.
Etapa 3: función inicial controlada
Utilice el soporte de prueba aprobado por el modelo, la configuración sujeta o el procedimiento del fabricante. Algunas herramientas de percusión no deben martillear libremente sin la interfaz de trabajo correcta, por lo que una instrucción genérica de "probar en el banco" es insegura. Comience solo en la condición permitida y observe el arranque, apagado, fugas, carácter del escape, entrega de lubricación, movimiento de la carcasa y tendencia de temperatura. Deténgase inmediatamente ante una operación incontrolada, atascamiento, calor rápido, escombros metálicos o movimiento de las juntas.
Etapa 4: verificar percusión, rotación, barrido y avance
Confirme cada función por separado antes de combinarlas. Una perforadora puede impactar mientras falla al rotar, rotar irregularmente debido a un problema en la parte frontal, o parecer saludable hasta que se introduce el barrido o la pierna de avance. Utilice el manual aplicable y compare la unidad reparada con su línea base controlada bajo la misma configuración de prueba. Cambie una variable a la vez para que el resultado pueda atribuirse a la perforadora en lugar de a un cambio en la manguera, lubricador, ruta de agua, acero o avance.
Etapa 5: prueba de carga representativa o ensayo de perforación
Donde el sitio y el manual lo permitan, pruebe la perforadora en una tarea representativa controlada o con un probador de banco adecuado. Congele el acero de perforación, la broca, el arreglo de avance, la condición del aire suministrado, la lubricación, la condición del agua y la duración de la prueba. El objetivo no es reclamar una tasa de penetración universal. Es confirmar que la falla original no regresa y que el impacto, rotación, avance, fugas, calor y respuesta de control se mantienen estables respecto a la línea base acordada.
Use una comparación emparejada cuando no haya números disponibles
Una perforadora reparada a menudo regresa sin una prueba calibrada de energía de impacto o flujo de aire. Eso no justifica una liberación puramente subjetiva. Utilice una comparación A/B controlada con una perforadora en buen estado conocida de la misma configuración aprobada cuando sea posible. Mantenga equivalentes la manguera, acoplamientos, condición de entrada, lubricador, acero de perforación, broca, pierna de avance, roca o dispositivo de prueba, operador y período de observación.
| Patrón de resultado | Interpretación | Acción siguiente |
|---|---|---|
| Ambas perforadoras muestran la misma debilidad | La configuración de prueba, suministro o interfaz común puede estar provocando el síntoma | Corrija la condición común antes de juzgar la reparación. |
| Solo la perforadora reparada muestra la falla | La reparación, ensamblaje o condición interna específica de la herramienta sigue siendo sospechosa | Regrésela a investigación en el taller. |
| La falla sigue al acero, pierna de avance, manguera o lubricador | El componente intercambiado o la configuración es la pista más fuerte | Retenga ese componente y vuelva a probar con uno verificado. |
| La perforadora reparada coincide con la línea base saludable | La evidencia funcional respalda la liberación, sujeta a documentación y monitoreo | Aplique la puerta de disposición formal. |
Cuatro disposiciones de puesta en servicio
| Disposición | Cuándo usarla | Control requerido |
|---|---|---|
| LISTO PARA SERVICIO | Las ocho puertas pasan y no se reproduce la falla original | Registre la configuración aprobada, resultados y autoridad de liberación. |
| MONITOREO CONDICIONAL | Las pruebas pasan pero la reparación requiere una verificación temprana o un intervalo de observación definido | Indique el intervalo, el síntoma a observar y la persona responsable. |
| RETENER PARA EVIDENCIA | La identidad, piezas, límites, manual, línea base o alcance de la reparación está incompleto | No sustituya una prueba más larga por la información controlada faltante. |
| REGRESAR AL TALLER | Cualquier falla de seguridad, recurrencia, fuga, calor, atascamiento, mala rotación, impacto anormal o interfaz dañada permanece | Aísle, preserve la evidencia y reabra la orden de reparación. |
Registro de prueba y liberación posterior a la reparación
ID de activo / flota: Modelo exacto, sufijo y número de serie: Manual aplicable / revisión: Motivo de la reparación y síntoma original: Número de orden de reparación: Piezas reemplazadas / ajustadas: Piezas reutilizadas y base de inspección: Técnico / fecha de reparación: Ubicación de la prueba y probador autorizado: Suministro de aire y punto de medición: Manguera / acoplamiento / sujeción: Lubricador de línea y lubricante: Configuración de agua: Modelo de pierna de avance / sufijo: Vástago de acero / varilla / broca: Inspección visual y de sujetadores: Resultado del buje del mandril / retenedor: Resultado del acelerador y apagado: Resultado de fugas y escape: Resultado de percusión: Resultado de rotación: Resultado de barrido: Resultado de pierna de avance / alimentación: Resultado de prueba de carga representativa: Línea base de comparación: ¿Se reprodujo el síntoma original? SÍ / NO Desviaciones o evidencia sin resolver: Disposición: LISTO / MONITOREO CONDICIONAL / RETENER / REGRESAR AL TALLER Intervalo de verificación temprana: Liberado por / fecha: Referencias de archivo de evidencia:
Qué exigir a un proveedor de reparación externo
Incluya el paquete de aceptación en la solicitud de presupuesto (RFQ) o en la orden de reparación antes de enviar la herramienta. Solicite la identidad exacta del activo, el diagnóstico inicial, el alcance de la reparación, referencias de piezas reemplazadas, registro de ensamblaje controlado, configuración de prueba posterior a la reparación, resultados medidos u observados, desviaciones sin resolver y la autoridad de liberación nombrada. Si el proveedor utiliza un probador de banco, exija la identidad del probador, el estado de calibración cuando corresponda, el método de prueba y los límites de aceptación vinculados al modelo correcto.
No acepte "reconstrucción completa", "estándar de fábrica" o "prueba correcta" como el paquete de evidencia completo. Esas descripciones no identifican qué piezas de desgaste fueron reemplazadas, si la falla original fue reproducida y corregida, o qué configuración se utilizó para la prueba final.
Límites técnicos y de seguridad
Las pruebas posteriores a la reparación deben ser realizadas por personal competente con la herramienta asegurada, la energía de aire comprimido controlada, las mangueras sujetas y la interfaz de trabajo correcta o el dispositivo aprobado instalado. La guía HSE PUWER trata el mantenimiento e inspección de equipos de trabajo como responsabilidades controladas. La norma ISO 11148-5 cubre los requisitos de seguridad para herramientas percusivas rotativas de mano, incluyendo perforadoras de roca neumáticas. OSHA 1926.302 proporciona requisitos generales para herramientas eléctricas neumáticas y conexiones de mangueras.
Estas fuentes no suministran la presión de prueba específica del modelo, par, holgura de desgaste o valor de aceptación. Mantenga esas cifras vinculadas al manual aplicable, dibujo aprobado, especificación de reparación y método de medición calibrado.
Preguntas frecuentes
¿Es suficiente una prueba de cinco minutos después de reconstruir una perforadora de roca?
No por sí sola. La duración no reemplaza las comprobaciones de identidad, alcance de la reparación, ensamblaje, apagado, interfaz y reproducción de fallas. Utilice la secuencia de prueba aprobada del modelo y un plan de aceptación acordado.
¿Se puede probar una perforadora reparada sin acero de perforación?
Solo cuando el procedimiento exacto del fabricante o del taller permita esa configuración y proporcione un dispositivo seguro. La percusión libre sin restricción puede dañar la herramienta o crear un riesgo de eyección.
¿Debería cada perforadora reparada cumplir con el rendimiento de catálogo de una nueva?
No lo asuma. La base de aceptación debe acordarse antes de la reparación y vincularse al modelo exacto, clase de reparación, límites de servicio y trabajo previsto. Compare condiciones de prueba equivalentes.
¿Qué sucede si la perforadora pasa en el banco pero falla en la frente?
Congele la configuración del sitio y determine si el síntoma sigue a la perforadora, pierna de avance, manguera, lubricador, ruta de agua, acero, broca o condición operativa. Regrese la perforadora al taller si la falla sigue siendo específica de la herramienta.
¿Quién debe firmar la decisión de puesta en servicio?
La persona autorizada por la mina, contratista, flota o procedimiento de control de reparación. La finalización de la reparación y la liberación operativa deben ser decisiones rastreables, incluso cuando una persona calificada realiza ambas.
