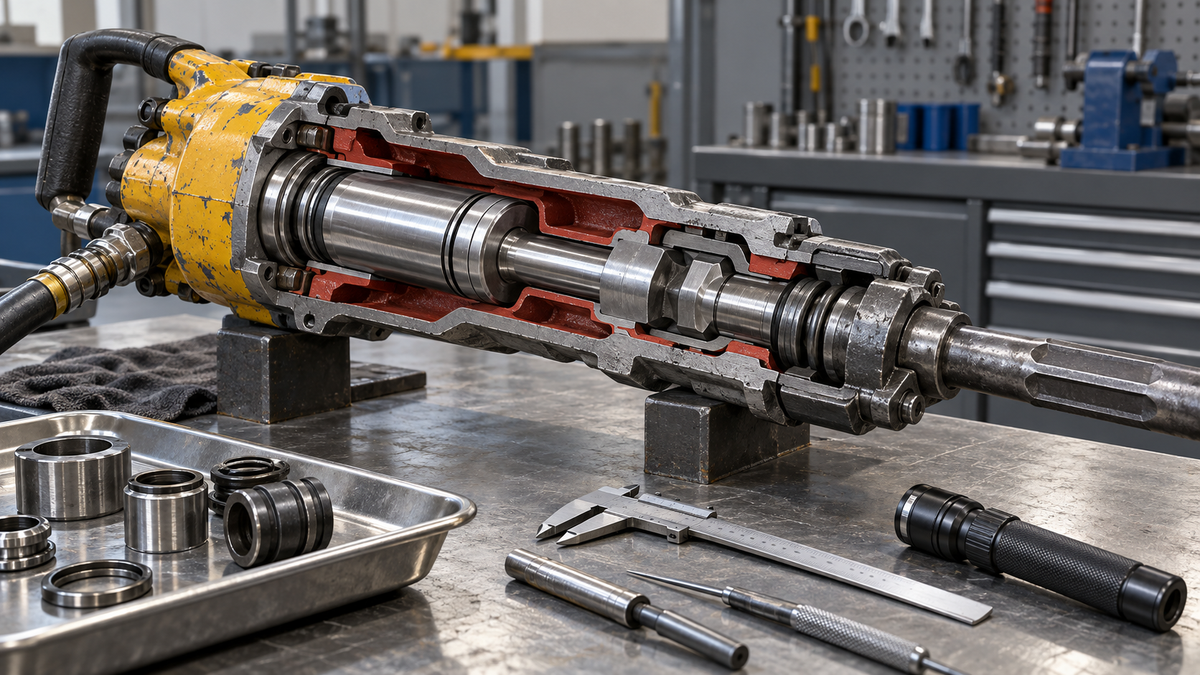

Tras un disparo accidental en vacío o sin carga, aísle la perforadora neumática e inspeccione todo el recorrido de impacto antes de que vuelva a trabajar. No vuelva a "probar" la perforadora al aire libre. Registre lo sucedido, inspeccione el acero de perforación y los componentes de la parte frontal y, a continuación, realice una prueba de contacto controlada solo después de superar los controles visuales y de taller. Esta guía está destinada a minas, canteras, contratistas, distribuidores y talleres de reparación que deben tomar una decisión de puesta en servicio tras una percusión sin soporte. Los límites específicos del modelo, los pasos de desmontaje, los valores de par de apriete y los criterios de sustitución siguen estando controlados por el manual del fabricante, el despiece de piezas y el procedimiento del sitio correspondientes.
En esta guía, disparo en vacío o disparo sin carga significa accionar la percusión cuando el acero de perforación instalado o la herramienta de prueba no se mantienen correctamente contra una superficie de trabajo o un dispositivo de prueba aprobado. No significa el funcionamiento solo con soplador cuando el diseño de la perforadora y el manual lo permiten explícitamente. Si la descripción del evento es incierta, clasifíquelo de forma conservadora como percusión sin soporte hasta que una persona competente confirme lo contrario.
Por qué el evento requiere su propia inspección
Una carga de perforación normal transporta la energía de impacto a través de una trayectoria combinada: pistón, espiga del acero de perforación, barra o acero, broca y roca. La percusión sin soporte altera esa trayectoria. El síntoma visible puede aparecer en la espiga, el mandril, el retenedor, los sujetadores, el cabezal frontal o los componentes de impacto internos; el operador también puede informar de un nuevo golpe, impacto débil, fugas, rotación deficiente o dificultad para retener el acero. Una perforadora que todavía funciona no está automáticamente en condiciones de servicio.
Esta página cubre el evento conocido de disparo en vacío y la decisión de retorno al servicio. Para una perforadora que simplemente produce aire pero no impacto, utilice la guía de diagnóstico de aire sin impacto. Para la pérdida de rotación, utilice la guía de no rotación. Esas páginas diagnostican fallos operativos; no sustituyen a la inspección basada en eventos que se detalla a continuación.
Paso 1: capturar el evento antes de mover las piezas
| Información a registrar | Por qué cambia la inspección | Evidencia mínima |
|---|---|---|
| Identidad de la perforadora | Las piezas y los límites de liberación pueden ser específicos del modelo o la revisión. | Modelo, número de serie o de activo, configuración, pata de avance o soporte utilizado |
| Acero instalado | Una espiga incorrecta o dañada puede alterar los patrones de contacto y daños. | Tipo de espiga, longitud, marca de lote o activo, broca y cualquier adaptador |
| Estado operativo | El inicio de perforación, la percusión completa, la rotación, el barrido y el funcionamiento sin soporte crean evidencias diferentes. | Posiciones de control y si el acero estaba en contacto firme |
| Duración y repeticiones | Un evento breve y eventos repetidos a plena potencia no deben recibir la misma confianza para su liberación. | Mejor estimación, declaración de testigos, vídeo o registro de la máquina si está disponible |
| Síntomas inmediatos | Ruido, fugas, vibración, calor, agarrotamiento o componentes expulsados apuntan a diferentes causas. | Informe del operador y fotografías antes de la limpieza |
| Condición previa | El desgaste preexistente no debe atribuirse automáticamente a este evento. | Última inspección, mantenimiento y registro de fallos |
Si no se puede establecer la duración del evento, la presión de aire, el acero instalado o la condición previa, no invente valores. Marque la evidencia como desconocida y utilice el camino de inspección y disposición más conservador.
Matriz de trayectoria de daños por disparo en vacío
| Área de inspección | Evidencia a buscar | Significado para la decisión |
|---|---|---|
| Espiga del acero y extremo de impacto | Muescas frescas, astillamiento, grietas, distorsión, bordes deformados, patrón de contacto desigual o cara no plana | Retire el acero del servicio si no cumple los criterios aplicables de dibujo o inspección; no lo rectifique ni le dé forma a menos que exista un procedimiento de reparación aprobado. |
| Mandril y buje del mandril | Rayado nuevo, holgura, atascamiento, contacto excéntrico, fragmentos o holgura anormal | Posible pérdida de guía o alineación. Continúe con el método de inspección del buje del mandril. |
| Retenedor y cabezal frontal | Doblado, grietas, marcas de impacto, acero que no se bloquea o libera normalmente, muelles o pasadores dañados | Un sistema de retención comprometido es una condición de parada. Utilice la guía de diagnóstico del retenedor de acero para la rama del componente. |
| Pistón y cara de impacto interna | Astillamiento, agrietamiento, rugosidad, marcas descentradas, metal transferido o condición extrema anormal | Requiere inspección de taller cualificada y el límite de desecho o sustitución controlado por el modelo. |
| Cilindro, parte frontal y guías | Rayado interno nuevo, restos metálicos, movimiento rígido, pérdida de movimiento libre donde se especifique o desalineación | Retener para reparación; no utilice aire comprimido para enmascarar el atascamiento ni fuerce las piezas dañadas para que se muevan. |
| Varillas laterales, sujetadores, juntas y carcasa | Holgura, marcas de referencia desplazadas, huecos nuevos, agrietamiento, fugas o componentes distorsionados | La pérdida de sujeción o alineación puede crear un fallo secundario. Aplique solo el procedimiento del modelo correcto y los datos de par de apriete. |
| Pata de avance, soporte y controles | Movimiento inesperado, deslizamiento, fijación dañada, acelerador incontrolado o incapacidad para sujetar la perforadora de forma segura | Corrija el fallo del soporte o control antes de cualquier prueba funcional. |
Aislamiento inmediato y condiciones de parada
- Cierre y aísle el suministro de aire comprimido siguiendo el procedimiento del sitio. Purgue la presión almacenada antes de desconectar, inspeccionar o retirar el acero.
- Etiquete la perforadora y el acero instalado como un conjunto de incidente coincidente. No devuelva ninguno de los elementos por separado a la flota antes de que se complete la inspección emparejada.
- Conserve fotografías de la espiga, retenedor, mandril, cabezal frontal, conexión de manguera y cualquier fragmento suelto antes de la limpieza.
- Ponga la perforadora en cuarentena inmediatamente si hay una grieta, pieza rota o expulsada, control incontrolado, retenedor dañado, atascamiento severo, restos metálicos, junta de carcasa desplazada o sospecha de fractura interna.
- No vuelva a aplicar percusión solo para reproducir el sonido o probar que la perforadora "todavía golpea".
Siga los requisitos de aislamiento de energía y de persona competente del sitio. Los principios generales de equipos de trabajo y energía almacenada están disponibles en la guía HSE PUWER y OSHA 1910.147; el manual de la perforadora y el procedimiento local siguen siendo los controladores.
Método de inspección y liberación de siete pasos
1. Preserve la evidencia del evento
Asigne un número de registro a la perforadora, el acero, la broca, el soporte y el informe del operador. Tenga en cuenta si la perforadora estaba realizando el inicio de perforación, perforando bajo carga, retirada del orificio u operada sin contacto de acero. Separe los hechos confirmados de las estimaciones.
2. Confirme los componentes emparejados
Verifique que la espiga, el acero, la broca, el mandril, el buje y el retenedor correspondan al modelo y revisión de la perforadora. Un componente que encaja físicamente no es prueba de compatibilidad. Si falta la identificación, retenga el conjunto hasta que el proveedor, el dibujo o la lista de piezas aprobadas lo resuelvan.
3. Inspeccione y disponga del acero de perforación
Limpie solo lo necesario para revelar la superficie. Examine el extremo de impacto, los hombros de la espiga, las características de retención y el cuerpo cercano bajo una iluminación adecuada. Compare los patrones de contacto alrededor de toda la circunferencia. Utilice el método de examen no destructivo aplicable cuando el procedimiento o la evidencia lo requieran; una comprobación visual no puede descartar una posible grieta. Registre el acero como aceptable, aceptable condicionalmente bajo un límite aprobado, reparable bajo un procedimiento aprobado o rechazo.
4. Inspeccione la guía de la parte frontal y la trayectoria de retención
Compruebe el mandril, el buje, el retenedor, el cabezal frontal, los muelles, los pasadores y las protecciones. Confirme que el acero correcto pueda insertarse, retenerse y liberarse sin fuerza más allá del procedimiento normal. Las marcas nuevas en un solo lado o el atascamiento son evidencia de una rama de alineación o guía, no permiso para "desgastarlo".
5. Compruebe la carcasa, las juntas, los sujetadores y el soporte
Busque marcas de referencia desplazadas, nuevos huecos en las juntas, varillas laterales sueltas, roscas dañadas, puntos de fuga o un soporte que no pueda mantener el acero asentado. No apriete al tacto ni transfiera un valor de par de otro modelo. Cuando un sujetador se haya movido, investigue por qué antes de restaurar la junta.
6. Complete la inspección interna cualificada
Cuando el evento se repitió, ocurrió a plena potencia, produjo un síntoma nuevo o dejó evidencia incierta, un técnico cualificado debe inspeccionar la cara de impacto del pistón y otras superficies internas especificadas por el modelo. Registre los números de pieza, mediciones, fotografías, decisiones de sustitución y la revisión del manual o dibujo utilizado. Sustituya los componentes dañados como un conjunto controlado cuando el procedimiento del modelo lo requiera.
7. Ejecute una prueba de contacto controlada
Solo después de pasar los pasos 1–6, ajuste el acero verificado o la herramienta de prueba aprobada y utilice el dispositivo de protección o la superficie de trabajo especificados. Establezca un contacto firme antes de aplicar la percusión. Comience en el estado operativo aprobado más bajo y luego aumente en etapas planificadas mientras observa la retención, rotación, fugas, comportamiento del escape, ruido, vibración y temperatura. Deténgase ante el primer resultado anormal. Nunca haga funcionar la perforadora libremente entre etapas.
Tabla de aceptación de pruebas controladas
| Etapa | Evidencia requerida | Respuesta ante fallo |
|---|---|---|
| Antes de la conexión de aire | Componentes emparejados correctos, protecciones y retenedor en su lugar; sin grietas, holguras, restos o atascamientos sin resolver | RETENER y devolver a la rama de inspección responsable |
| Prueba de contacto de estado bajo | Contacto estable, acelerador controlado, retención segura, sin fugas nuevas o sonidos mecánicos anormales | PARAR, aislar y preservar el síntoma |
| Comprobación de rotación y barrido | Las funciones operan según lo requerido para el modelo sin atascamiento ni descarga incontrolada | RETENER para el diagnóstico correspondiente de rotación, agua o trayectoria de aire |
| Comparación de carga corta | El resultado es estable y consistente con una perforadora en buen estado bajo la misma configuración controlada | RETENER; no compense aumentando la presión o el avance |
| Inspección posterior a la prueba | Sin muescas, restos, movimiento, fugas, patrón de calor o cambio de retención nuevos | PARAR y volver a abrir la inspección de trayectoria de daños |
Decisión de liberación de servicio
| Estado | Uso cuando | Acción requerida |
|---|---|---|
| LISTO | La identidad y el historial son adecuados; todos los pasos de inspección son superados; la prueba de contacto controlada y la comprobación posterior a la prueba son normales. | Volver al servicio con el registro del evento y liberación firmado. |
| CONDICIONAL | Un modelo documentado o procedimiento del sitio permite el servicio monitorizado tras una condición menor definida. | Indique el límite, intervalo de monitorización, propietario y disparador de parada automática. No utilice este estado para renunciar a una grieta desconocida o pieza incompatible. |
| RETENER | La evidencia, compatibilidad, mediciones o condición interna está incompleta. | Mantener aislado hasta que la inspección, dibujo o revisión por persona competente cierre la brecha. |
| PARAR / REPARAR | Se confirma daño, atascamiento, operación incontrolada, pérdida de retención, evidencia de prueba anormal o un límite fallido. | Poner en cuarentena el conjunto emparejado y emitir una instrucción de reparación o sustitución controlada. |
Evitar un evento repetido
- Entrene a los operadores para establecer un contacto firme entre el acero y la roca antes de la percusión y detener la percusión antes de retirar el acero.
- Utilice controles, retenes, protecciones y arreglos de pata de avance/soporte especificados para la perforadora en lugar de restricciones improvisadas.
- Mantenga la identidad del acero, condición de la espiga, desgaste del mandril y condición del retenedor visibles en la comprobación previa al uso.
- Investigue por qué se perdió el contacto: apoyo, método de inicio de perforación, retención del acero, fallo de control, componente incorrecto, posición del operador u obstrucción en el orificio.
- Incluya la evidencia del disparo en vacío y la identificación emparejada de perforadora/acero en las comunicaciones de reparación y garantía.
registro de incidentes y liberación por disparo en vacío
- Número de registro; fecha; sitio; área de trabajo; inspector y aprobador
- Modelo de perforadora, número de serie o de activo; identificación de soporte/pata de avance
- Identificación de acero, espiga, broca, adaptador, mandril/buje y retenedor
- Descripción del evento; estado de control; duración/repeticiones estimadas; condición de contacto; evidencia de suministro de aire
- Fotografías e información de testigos; condición de servicio anterior
- Resultados de inspección visual, dimensional y no destructiva; revisión de manual/dibujo
- Piezas reparadas o sustituidas, con números de pieza y lote cuando esté controlado
- Configuración de prueba controlada, perforadora de comparación, observaciones y hallazgos posteriores a la prueba
- Estado final: LISTO / CONDICIONAL / RETENER / PARAR-REPARAR
- Condiciones, intervalo de monitorización, próxima inspección, firmas y fecha
Qué incluir en una solicitud de cotización (RFQ) o solicitud de taller
Envíe el modelo y revisión de la perforadora, número de serie o de activo, registro de evento, identificación de acero/espiga, fotografías de la trayectoria de impacto y retención, estado operativo conocido, síntomas observados, mediciones y las piezas ya sustituidas. Pida al proveedor que confirme la interfaz compatible de acero de perforación, límites de inspección controlados, método de prueba requerido, repuestos recomendados y evidencia suministrada con la reparación. Para soporte de sustitución o selección de modelo, revise la gama de perforadoras neumáticas PerfoMax, la perforadora neumática con pata de avance YT28 o la perforadora neumática manual Y19A, luego solicite una cotización documentada.
Preguntas frecuentes
¿Se puede probar una perforadora neumática sin acero de perforación?
No aplique percusión sin soporte a menos que el procedimiento específico del fabricante proporcione un dispositivo o método de prueba aprobado. Una función de solo soplador no es lo mismo que la percusión en funcionamiento libre.
¿Es suficiente un evento corto de disparo en vacío para dañar la perforadora?
La duración por sí sola no puede liberar la perforadora. El estado de potencia, los componentes instalados, el desgaste previo, la condición de contacto y la evidencia resultante son importantes. Incluso un evento breve debe registrarse y comprobarse a través de los pasos aplicables.
¿Se puede liberar una perforadora si suena normal después?
No. El sonido es solo una observación. El acero, los componentes de retención y guía, las juntas, la trayectoria de impacto interna, la prueba controlada y la inspección posterior a la prueba deben respaldar la liberación.
¿Debe inspeccionarse el acero de perforación con la perforadora?
Sí. Mantenga la perforadora y el acero como un conjunto de incidente emparejado hasta que se complete la inspección de la interfaz emparejada. Separarlos puede eliminar la evidencia necesaria para identificar si el daño siguió a la herramienta, el acero o la trayectoria de alineación.
¿Cuándo se requiere una inspección interna?
Utilice el procedimiento del modelo y el juicio de una persona competente. La percusión sin soporte repetida o a plena potencia, un síntoma nuevo, restos, marcas de contacto anormales, atascamientos, historial incierto o cualquier paso externo fallido son razones sólidas para retener la perforadora para inspección interna.
Siguiente paso de adquisición
Si un incidente revela un acero incompatible, sistema de guía desgastado, problema de retención o problema de soporte recurrente, no trate la perforadora de reemplazo como una compra aislada. Envíe la interfaz completa y la evidencia operativa con su RFQ para que la perforadora, acero, soporte, repuestos y prueba de aceptación puedan verificarse juntos. Contacte a PerfoMax con el registro anterior para una revisión controlada por el modelo.
