Respuesta directa: diagnostique una fuga de aire en una perforadora neumática registrando dónde escapa el aire y cuándo lo hace. Primero, separe la manguera de suministro y el acoplamiento de la perforadora. Luego, distinga si la fuga se produce en la entrada, en el acelerador o cabezal posterior, en una junta de la carcasa, en el escape o en una conexión de la pata de avance. Registre si ocurre con el mando liberado, solo durante el funcionamiento, tras el apagado o solo bajo carga. No apriete sujetadores, aumente la presión ni abra la perforadora hasta que el suministro de aire esté aislado, la manguera despresurizada y se disponga del procedimiento específico del modelo.
Esta guía está dirigida a minas, canteras, contratistas, distribuidores y equipos de mantenimiento que diagnostican la pérdida de aire en perforadoras neumáticas manuales y con pata de avance. Abarca la localización de fugas y el aislamiento según el estado operativo. El dimensionamiento del compresor, la selección general de mangueras, una perforadora que deja pasar aire pero no percute y una perforadora descontrolada que no se detiene son tareas relacionadas cubiertas en otras guías.
Regla rápida: «La perforadora tiene una fuga de aire» no es un diagnóstico. Un informe útil indica la ubicación, el estado del mando, la condición de carga, el historial de servicio reciente y si el síntoma sigue a la perforadora o a la rama de suministro.
Condiciones de parada antes de cualquier verificación de fugas
Cierre la válvula de aguas arriba o detenga el compresor siguiendo el procedimiento del sitio, aísle la rama, purgue la presión acumulada y verifique que la manguera esté despresurizada antes de tocar un acoplamiento, conector, acelerador, cabezal posterior, tirante lateral o junta de la carcasa. Asegure la perforadora y el barreno para que ninguno pueda moverse de forma inesperada. Nunca utilice la mano para buscar aire comprimido que se escapa y nunca se acerque a una conexión de manguera sospechosa mientras esté presurizada.
La guía de seguridad de aire comprimido trata las mangueras, acoplamientos, elementos de seguridad, aislamiento y mantenimiento como un sistema completo. Siga el manual de la perforadora, el procedimiento del sistema de aire y la evaluación de riesgos del sitio. Una prueba funcional controlada debe realizarse en un área designada con personal calificado, elementos de sujeción adecuados y las condiciones de funcionamiento aprobadas para el modelo; no en el frente de trabajo con personas reunidas alrededor de la fuga sospechosa.

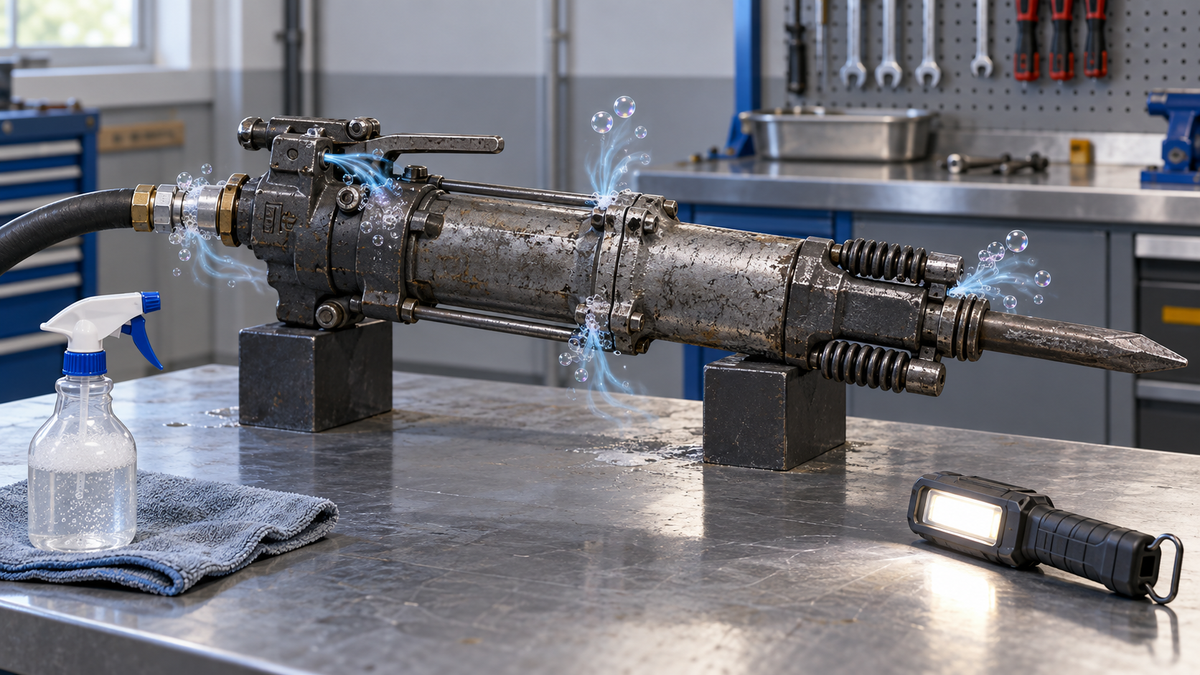

Matriz de ubicación y estado de las fugas de aire
| Ubicación o patrón observado | Distinción útil | Verificaciones iniciales de aislamiento | Dirección de la decisión |
|---|---|---|---|
| Manguera-a-acoplamiento o acoplamiento-a-entrada | La fuga permanece con el conjunto de la manguera, o sigue a la entrada de la perforadora | Acoplamiento, condición del sello, identificación del racor, daños, restricción del orificio y elementos de seguridad | Repare o reemplace el componente verificado del lado de la manguera o de la perforadora; no fuerce perfiles incompatibles |
| Giratorio de entrada o conector posterior | La fuga cambia con el movimiento del conector, pero no con la posición del acelerador | Asentamiento del conector, clip o anillo de retención, estado de la ranura, sello e identificación del modelo/revisión | Espere a tener las piezas correctas si la retención o identidad es incierta |
| Acelerador, empuñadura o cabezal con el mando liberado | El aire pasa cuando la perforadora debería estar en reposo | Retorno del mando, daños externos, contaminación, ensamblaje reciente y piezas del acelerador correctas | Detenga y lleve al taller; trate la admisión de aire descontrolada como una falla de mando |
| Junta de la carcasa o línea de tirantes laterales | La fuga es visible o audible en una interfaz de la carcasa, a menudo con movimiento o sujetadores sueltos recurrentes | Posición de los sujetadores encontrados, holgura de la junta, desgaste por fricción, identidad de varilla/tuerca/arandela y registro de revisión reciente | No intente solucionar apretando más; inspeccione la junta completa bajo el procedimiento del modelo |
| Escape durante el funcionamiento | Flujo de escape normal frente a bypass continuo anormal, ciclado débil o sonido cambiado | Compare con una perforadora en buen estado bajo el mismo suministro controlado, barreno, lubricación y estado operativo | Si el consumo de aire aumenta mientras el impacto cae, pase al diagnóstico de válvula/pistón tras pasar las comprobaciones externas |
| Escape con el mando liberado | Descarga residual breve frente a flujo sostenido | Cronometre la descarga, verifique que el mando retorne completamente y aísle si el síntoma sigue a la perforadora | El flujo sostenido requiere detenerse e inspeccionar el mando interno |
| Válvula, cilindro o conexión de la pata de avance | Fuga en el circuito de avance frente a fuga en el cuerpo de la perforadora | Identidad de la conexión, manguera, estado de la válvula, superficie del cilindro y si la fuga sigue a la pata o a la perforadora | Aísle el circuito de la pata de avance; no condene el cuerpo de la perforadora por una fuga en la pata |
Utilice una prueba de aislamiento de cinco etapas
1. Registre el síntoma antes de cualquier ajuste
Marque la ubicación sospechosa sin colocar las manos cerca durante el funcionamiento. Registre el modelo de la perforadora, ID del activo, rama, conjunto de manguera, racor de entrada, pata de avance, posición del mando, si la perforadora está bajo carga y el tiempo desde el arranque hasta el síntoma. Anote cualquier reconstrucción reciente, cambio de manguera, reemplazo de conector, trabajo en pernos laterales o evento de contaminación. Una fuga que comenzó inmediatamente después del servicio debe compararse con el registro de piezas y montaje antes de cambiar otro componente.
2. Separe la fuga de la rama de la fuga de la herramienta
Con ambos sistemas aislados antes de la reconexión, compare la perforadora sospechosa en una rama de manguera verificada y una perforadora en buen estado de consumo de aire comparable en la rama sospechosa. Mantenga controlados la longitud de la manguera, el perfil de acoplamiento, el lubricador y el estado de prueba. Cambie un solo elemento a la vez.
- Si ambas perforadoras muestran la misma fuga de conexión o pérdida de presión en una rama, investigue la manguera, acoplamiento, regulador o la rama.
- Si el síntoma sigue a la perforadora sospechosa a una rama verificada, la entrada, mando, cuerpo o trayectoria de escape del lado de la perforadora se vuelven más probables.
- Si la fuga aparece solo con un par acoplamiento-entrada, verifique la compatibilidad del perfil, sello y retención en lugar de etiquetar a ambos componentes como defectuosos.
Esta comparación no autoriza probar dos modelos diferentes a una presión universal. Utilice la configuración aprobada de cada modelo y mantenga al personal fuera de la zona de peligro.
3. Clasifique el estado operativo
Utilice cuatro estados: aislado/despresurizado, conectado con el mando liberado, función libre controlada donde el manual lo permite, y operación cargada controlada. Una fuga que existe antes de abrir el acelerador apunta a la conexión de suministro, entrada o cierre del mando. Una fuga que aparece solo bajo carga puede deberse al movimiento de la carcasa, una junta marginal, un circuito de pata de avance o un bypass interno anormal. Un cambio en el apagado puede exponer un problema de retorno del mando o de presión residual.
No haga funcionar una perforadora con juntas sueltas, conectores inseguros, retención dañada, comportamiento descontrolado del acelerador o carcasas que se mueven visiblemente solo para hacer el síntoma más evidente.
4. Inspeccione la zona exacta de fuga bajo aislamiento
- Manguera y acoplamiento: confirme la familia de acoplamiento, acción de bloqueo, sello, orificio, férula, sujeción y condición de la manguera. Formas exteriores similares no prueban la intercambiabilidad.
- Entrada y conector: inspeccione las roscas o superficies de asiento, condición del giratorio, piezas de retención y la disposición del sello aprobada. No añada cinta, sellador o clips improvisados a menos que las instrucciones del modelo lo especifiquen.
- Acelerador y cabezal posterior: verifique el recorrido del mando externo, el retorno y los daños visibles. La inspección de la válvula interna es trabajo de taller.
- Junta de la carcasa: registre las posiciones de los sujetadores, holgura de la junta, desgaste por fricción, rebabas y evidencia de fuga. Los valores de apriete y la condición de la rosca deben provenir del procedimiento exacto del modelo.
- Escape: asegúrese de que las cubiertas y silenciadores accesibles estén instalados correctamente y no dañados u obstruidos. No bloquee el escape para «probar» una fuga interna.
- Pata de avance: inspeccione la conexión, válvula y condición del cilindro expuesto por separado del cuerpo de la perforadora.
5. Vuelva a probar y decida
Después de una corrección aprobada, repita el mismo estado controlado con la misma rama verificada y registre el resultado. Un sonido más silencioso por sí solo no es suficiente. Confirme que la ubicación de la fuga se ha resuelto, que el acelerador cierra correctamente, que los conectores permanecen retenidos, que las juntas de la carcasa permanecen estables y que la respuesta de impacto/rotación no ha empeorado.
Tabla de decisiones: Patrón de fuga a acción
| Patrón de evidencia | Estado | Acción requerida |
|---|---|---|
| La fuga sigue a una manguera, acoplamiento o rama mientras dos perforadoras verificadas se comportan normalmente en otra parte | RETENER RAMA | Retire el conjunto de manguera o racor afectado del servicio e inspeccione la rama completa |
| La fuga sigue a la perforadora y está localizada en un conector externo reparable con identidad y retención correctas | CORREGIR Y REPROBAR | Reemplace o reasiente solo bajo el procedimiento de piezas y servicio controlado |
| El aire pasa con el acelerador liberado, la perforadora no se detiene o el retorno del mando es incierto | DETENER / TALLER | Aísle de inmediato; inspeccione el acelerador y las piezas del mando interno antes de cualquier prueba con energía |
| La fuga en la junta de la carcasa ocurre con movimiento de la junta, tirantes laterales sueltos recurrentes, calor, agarrotamiento o impacto cambiado | CUARENTENA | Inspeccione el apilamiento completo de la carcasa, sujetadores y grupos internos alineados; no aplique torque adicional como solución de campo |
| Las comprobaciones normales de conexión y junta pasan, pero el flujo de escape aumenta mientras el impacto se debilita | DIAGNÓSTICO INTERNO | Pase al flujo de trabajo de válvula/pistón/sin-impacto utilizando el manual del modelo |
| No queda fuga anormal tras la prueba controlada y todas las verificaciones de retención/mando pasan | LISTO | Libere con el registro completado y cualquier revisión temprana definida por el sitio |
No confunda una fuga de aire con estas fallas adyacentes
- Manguera de tamaño insuficiente o acoplamiento restrictivo: la perforadora puede estar privada de aire sin una fuga visible. Utilice la guía de dimensionamiento de mangueras y liberación de conjuntos.
- El aire fluye pero no hay impacto: después de excluir la fuga externa, siga la secuencia de aislamiento de suministro, válvula, pistón y lubricación.
- La perforadora no se detiene: la admisión de aire sostenida con el mando liberado pertenece a la guía de acelerador y parada de emergencia.
- Movimiento en la junta de la carcasa: la fuga recurrente con movimiento de los sujetadores pertenece al diagnóstico de pernos laterales y juntas sujetas.
- Escape normal: una perforadora neumática debe descargar el aire gastado mientras realiza el ciclo. Diagnostique una falla a partir de un estado, flujo, sonido o rendimiento anormales, no a partir de la existencia del escape por sí sola.
Registro de diagnóstico de fugas de aire listo para copiar
Sitio / fecha / técnico: Modelo de perforadora, revisión e ID de activo: Modelo de pata de avance / conexión: ID de manguera, longitud, perfil de acoplamiento y sujeción: Lubricador / aceite: Ubicación sospechosa de la fuga: Estado: AISLADO / MANDO LIBERADO / FUNCIÓN LIBRE / CARGADO Lecturas estáticas y bajo carga, puntos de prueba e instrumento: Servicio reciente o cambio de piezas: Resultado de comparación con rama en buen estado: Resultado de comparación con perforadora en buen estado: Inspección de conector / retención: Inspección de retorno del acelerador: Evidencia de junta de carcasa / tirante lateral: Evidencia de escape o silenciador: Evidencia de circuito de pata de avance: Corrección realizada y referencia controlada: Resultado de reprobación: Decisión: LISTO / CORREGIR Y REPROBAR / RETENER RAMA / DETENER-TALLER / CUARENTENA Aprobador / referencia de archivo de evidencia:
Qué enviar en una solicitud de servicio o reemplazo (RFQ)
Envíe el modelo completo de la perforadora y la revisión, el ID de activo/serie si está disponible, vistas claras de la entrada, acelerador/cabezal, juntas de la carcasa y conexión de la pata de avance, el perfil exacto de la manguera y acoplamiento, la revisión de la lista de piezas o del dibujo, y el registro de diagnóstico anterior. Identifique el estado de la fuga y si siguió a la perforadora, rama, par de conectores o pata de avance. Para una solicitud de piezas externas, proporcione la posición del dibujo, número de pieza, descripción y cantidad. No solicite un «kit de fuga de aire YT28» sin definir qué componentes controlados se requieren.
Si la inspección respalda el reemplazo en lugar de la reparación, revise la gama actual de perforadoras neumáticas, la perforadora con pata de avance YT28 activa y la perforadora manual Y19A. Utilice la ruta de RFQ para enviar las condiciones de funcionamiento, interfaces y evidencias.
Límites técnicos y de seguridad
Los límites generales del aire comprimido están respaldados por HSE HSG39, OSHA 1926.302 y el capítulo del manual de herramientas neumáticas de CAGI. Estas referencias no proporcionan límites específicos de presión, sellado, sujetadores o desgaste de la perforadora. Esos valores deben provenir del manual exacto del modelo, el plano y el procedimiento aprobado del sitio.
Preguntas frecuentes
¿El aire que sale del escape es siempre una fuga?
No. El flujo de escape es parte del funcionamiento normal. Investigue cuando el aire continúe con el mando liberado, el flujo o sonido cambie, la demanda de aire aumente, el impacto se debilite, o el patrón de descarga difiera del de una perforadora en buen estado bajo el mismo estado controlado.
¿Puedo apretar los pernos laterales para detener una fuga en la junta de la carcasa?
No como un arreglo de campo no verificado. Una junta con fugas puede involucrar sujetadores incorrectos, pérdida de precarga, roscas dañadas, caras desgastadas, distorsión o desalineación interna. Aísle la perforadora y aplique el procedimiento de inspección y apriete exacto del modelo.
¿Se puede aplicar fluido detector de fugas mientras la perforadora está funcionando?
Solo si un procedimiento competente del sitio y el fabricante del equipo permiten explícitamente el método para esa ubicación y estado de prueba. No se acerque a conexiones en movimiento, no aseguradas o de alta energía. Muchas fallas se pueden aislar de forma más segura mediante la sustitución controlada y la inspección posterior al aislamiento.
¿Por qué la fuga aparece solo al perforar?
La carga puede cambiar la reacción de la carcasa, el estado del circuito de avance, la presión de la rama y el flujo de aire interno. Registre si el patrón sigue a la perforadora, la junta, la rama o la pata de avance. Deténgase si el síntoma incluye movimiento del conector, carcasas sueltas, funcionamiento descontrolado, calor o agarrotamiento.
En resumen: localice la fuga, clasifique su estado operativo, pruebe si sigue a la rama o a la perforadora, y libere el equipo solo después de una corrección controlada y una reprobación repetible. No reemplace piezas basándose solo en el sonido.
