Si una perforadora neumática sigue funcionando después de soltar el acelerador o el control de operación, trátelo como una falla de operación descontrolada. Mantenga a las personas alejadas de la barra de perforación y del escape, cierre el suministro de aire aguas arriba desde una posición segura, permita que el sistema se despresurice, evite la reconexión y ponga la perforadora en cuarentena. No intente detener la barra en movimiento con la mano y no desconecte una manguera presurizada. Después del aislamiento, utilice las comprobaciones de afuera hacia adentro indicadas a continuación para separar un control obstruido, un varillaje dañado, un montaje incorrecto o una falla interna de la válvula del acelerador. Vuelva a poner la perforadora en servicio solo después de una reparación controlada por modelo y una prueba de función de parada repetible.
Utilice esta guía cuando la perforadora no se detenga, se ponga en marcha al conectar el aire o tenga un acelerador que no regrese. No sustituye al manual del equipo, al procedimiento de bloqueo del sitio ni a la inspección por parte de un técnico de servicio competente. Para una perforadora que pasa la prueba de parada pero expulsa aire sin impacto, utilice el diagnóstico de aire sin impacto. Para perforación lenta, baja potencia o arranque difícil, utilice la guía de solución de problemas de rendimiento YT28.
Reconozca la falla antes de elegir una reparación
"No se detiene" puede describir varios eventos diferentes. Registre el patrón observado antes del desmontaje, ya que el patrón ayuda a localizar la falla y evita que un taller reemplace piezas sin confirmar la causa.
| Patrón observado | Significado inmediato | Zona de inspección probable | Disposición |
|---|---|---|---|
| La palanca o manivela de control no regresa | El control externo está físicamente restringido o su mecanismo de retorno no funciona | Protección, palanca, pasador, varillaje, resorte de retorno y contaminación alrededor del control | Aislar y retener; no forzar ni acuñar el control |
| El control regresa, pero la perforadora continúa operando | El movimiento externo no está cerrando la trayectoria de aire interna | Acoplamiento del varillaje, vástago o válvula del acelerador, asiento, sellos y conjunto de la culata | Cuarentena para inspección en taller específica del modelo |
| La perforadora arranca tan pronto como la manguera se presuriza | El comando de inicio normal está siendo evadido o mantenido abierto | Posición del control, montaje incorrecto, válvula interna atascada o piezas de reparación no coincidentes | Cerrar aire aguas arriba, etiquetar y poner en cuarentena |
| La falla aparece solo después de vibración, calentamiento o varios ciclos | El atascamiento intermitente, la holgura, la distorsión o la contaminación pueden depender del movimiento | Libertad de movimiento del control, sujetadores, desgaste, humedad, corrosión y piezas internas | No liberar después de un solo ciclo exitoso |
| La perforadora solo se detiene cuando se cierra la válvula de suministro | El aislamiento aguas arriba funciona, pero el control del lado de la perforadora no proporciona una parada confiable | Cadena completa desde el control hasta la válvula | Cuarentena hasta que la función de parada supere pruebas repetidas |

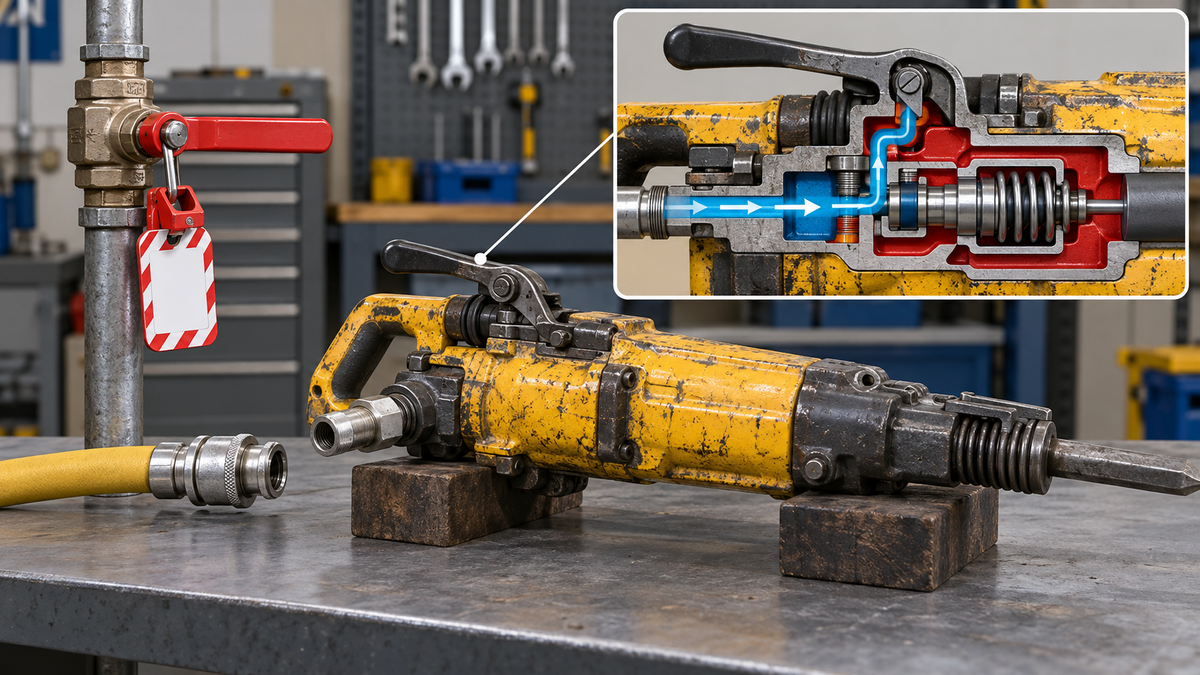

Apagado inmediato y aislamiento
- Advierta al personal cercano y manténgase alejado. No se coloque sobre la perforadora, la barra, el brazo neumático, la manguera o el escape. Espere movimiento hasta que el suministro de aire esté aislado y la presión almacenada haya sido liberada.
- Utilice el punto de aislamiento aguas arriba. Cierre la válvula de aire designada desde una posición que no coloque al operador al lado de piezas giratorias o recíprocas. Siga el procedimiento de emergencia y bloqueo del sitio.
- Espere a que el movimiento y el flujo de aire se detengan. Una válvula cerrada no es prueba de que la manguera y la herramienta estén despresurizadas. Utilice el método de venteo aprobado y confirme el estado de energía cero antes de tocar accesorios o abrir la perforadora.
- Evite la reconexión. Bloquee o controle de otro modo el punto de aislamiento según lo requiera el sitio, coloque una etiqueta de fuera de servicio clara y separe la perforadora de las unidades operativas.
- Conserve la evidencia. Fotografie la posición del control y la condición externa antes de limpiar o desmontar. Registre si la palanca regresó, si la perforadora arrancó al conectarse y cómo se detuvo el suministro.
Nunca doble la manguera, afloje un acoplamiento, bloquee el escape, sujete la barra o golpee el control como método de apagado. Estas acciones añaden riesgos de energía almacenada, separación de mangueras, eyección y daños a los componentes. El deber general de mantener el equipo de trabajo seguro, mantenido y adecuadamente inspeccionado se describe en el resumen de PUWER del HSE del Reino Unido; el manual del equipo y el procedimiento local determinan el método de aislamiento exacto.
Capture seis hechos antes del diagnóstico
- Identidad exacta de la perforadora: modelo, sufijo, número de serie o flota, y configuración de la culata/control. Un nombre de familia por sí solo no es suficiente para la selección de piezas.
- Estado del evento: si la perforadora estaba en fase de collarín, perforación, ralentí, reposicionamiento o recién conectada al aire.
- Comportamiento del control: si la palanca externa regresó total, parcial, lentamente o no regresó en absoluto.
- Comportamiento del aire: si el impacto, la rotación y el escape continuaron juntos o si solo permaneció un flujo de aire continuo.
- Cambio reciente: reparación, extracción de la culata, válvula de reemplazo, kit de sellos, limpieza, cambio de manguera, entrada de agua, congelación, daño por impacto o almacenamiento prolongado.
- Resultado del aislamiento de suministro: qué válvula detuvo la herramienta y si la presión se ventiló normalmente.
Estos datos distinguen una falla de control de una fuga de aire o un síntoma de falta de impacto. También permiten a compras identificar el plano de piezas correcto en lugar de pedir un "kit de acelerador de la serie YT" genérico.
Secuencia de diagnóstico de afuera hacia adentro
1. Compruebe la condición de energía cero
Desconecte solo después de que el proceso aprobado de aislamiento y venteo aguas arriba haya eliminado la presión. Confirme que la perforadora no pueda ser energizada por otra persona. Retire la barra solo cuando el manual y el método del sitio lo permitan. Si no se puede confirmar el aislamiento, deténgase: la perforadora no está lista para la inspección.
2. Inspeccione el control externo sin desmontar la perforadora
Busque cortes compactados, protectores doblados, marcas de impacto, un pasador desplazado, un sujetador suelto, una palanca dañada o un enrutamiento de manguera que bloquee el control. Mueva el control aislado a través de su recorrido previsto a mano solo si el procedimiento del modelo lo permite. Compare el movimiento y la acción de retorno con una perforadora operativa verificada del mismo modelo y configuración de control; no use un miembro de una familia diferente como referencia.
Una palanca que roza un protector o regresa lentamente es una falla real incluso si la perforadora se detuvo durante el último ciclo. La limpieza puede revelar la condición, pero no es una decisión de liberación a menos que se comprenda la fuente de la restricción y el control pase posteriormente la prueba completa.
3. Compruebe la cadena desde el control hasta la válvula
Si la palanca regresa pero la perforadora no se detiene, es posible que el movimiento no llegue al elemento de cierre interno. Un técnico competente debe comparar la posición de la palanca, el acoplamiento del varillaje y el movimiento de la válvula con el plano de piezas del modelo y las instrucciones de servicio. Busque piezas invertidas, omitidas, dañadas o no coincidentes después de una reparación. No infiera un montaje correcto solo por la apariencia.
4. Inspeccione los componentes internos del acelerador en un taller
La inspección interna debe realizarse en un taller limpio después de un aislamiento positivo. El técnico debe examinar la válvula del acelerador o vástago, el asiento, el resorte de retorno, las guías, los sellos y los pasajes de la culata especificados para ese modelo. La evidencia relevante incluye rayaduras, rebabas, corrosión, hinchazón o extrusión de sellos, elementos de resorte rotos, lubricante contaminado, partículas atrapadas y piezas que no coinciden con el plano o la revisión.
Reemplace las piezas según el modelo y la revisión confirmados. No lime una válvula, estire un resorte, apile sellos ni sustituya una junta tórica basándose solo en el tamaño visual. Una pieza que cabe en el orificio aún puede tener el material, la sección, la tolerancia de movimiento o la función de flujo de aire incorrectos.
5. Verifique la evidencia de calidad del aire sin cambiar el diagnóstico
El agua, las partículas de óxido, las incrustaciones o un lubricante inadecuado pueden contribuir al atascamiento, pero este artículo no aborda el dimensionamiento del compresor ni la lubricación general. Registre lo encontrado y corrija la causa aguas arriba antes de la liberación. Si varias perforadoras muestran la misma falla después de un cambio de distribución o lubricante, retenga el grupo afectado e investigue el suministro común en lugar de tratar cada perforadora como una falla de piezas aislada.
Matriz de aislamiento de fallas
| Evidencia | Próxima verificación más útil | No concluir | Acción requerida |
|---|---|---|---|
| La palanca está visiblemente bloqueada o doblada | Compare el espacio libre del protector y el recorrido completo con el plano del modelo | Que liberarla una vez prueba que la función de parada es confiable | Repare la causa externa y luego realice la prueba de parada completa |
| La palanca regresa pero la válvula interna permanece abierta | Verifique el acoplamiento del varillaje y el retorno de la válvula interna | Que una palanca nueva corregirá por sí sola la falla | Inspección de taller y piezas controladas por modelo |
| La falla comenzó inmediatamente después del servicio de la culata | Audite la lista de materiales (BOM) de reparación, la orientación y la secuencia de montaje | Que todas las piezas vendidas para la familia de productos son intercambiables | Retener para verificar el plano y la configuración correcta |
| Presencia de óxido, agua o partículas | Inspeccione el movimiento de la válvula e investigue el sistema de aire común | Que lavar con solvente a través de una perforadora ensamblada es una reparación aprobada | Limpiar y reparar según el manual; corregir la fuente aguas arriba |
| La falla aparece solo cuando está caliente o bajo vibración | Repita la prueba controlada bajo la condición de servicio especificada | Que un ciclo en banco frío elimina una falla intermitente | Retener hasta que se reproduzca la condición o se corrija una causa documentada |
| Se desconoce el modelo exacto o la revisión de piezas | Recupere la placa de características, serie, fotos y evidencia dimensional | Que un nombre de familia es suficiente para la selección de válvula o sello | Retener para identificación; no sustituir piezas |
Prueba de función de parada controlada después de la reparación
Una reparación está incompleta hasta que la perforadora demuestra un comportamiento predecible de arranque y parada. La persona responsable de la prueba debe utilizar el manual del modelo, un área de prueba aprobada, herramientas protegidas o controladas de forma segura, una zona de exclusión clara y un punto de aislamiento aguas arriba accesible. Lo siguiente es un marco de decisión, no un sustituto del procedimiento de prueba del fabricante.
- Verifique la identidad de la perforadora, las piezas reparadas, la aprobación del ensamblaje, la lubricación y el arreglo de suministro aprobado.
- Confirme que el control se mueva libremente y regrese a la posición de parada especificada mientras está aislado.
- Despeje el área de prueba e informe al observador responsable del aislamiento aguas arriba.
- Conecte el aire con el control de la perforadora en la posición de parada. Cualquier movimiento, impacto, rotación o flujo sostenido inesperado es una falla; aísle inmediatamente.
- Realice solo la prueba funcional permitida, luego suelte el control y verifique una parada rápida y repetible. Utilice los límites del manual en lugar de inventar un retraso universal o un valor de presión.
- Repita suficientes ciclos de arranque-parada y, donde el procedimiento lo requiera, condiciones de operación para exponer el atascamiento intermitente. Registre cada resultado.
- Inspeccione nuevamente para detectar retorno lento, aflojamiento, fugas, calor anormal, daños o cambios en la sensación del control.
Decisión de liberación
| Estado | Evidencia mínima | Acción |
|---|---|---|
| LISTA | Identidad y piezas confirmadas; causa corregida; control externo regresa correctamente; las pruebas de reconexión y parada repetidas pasan; no queda evidencia anormal | Liberar con registro firmado e inspección normal previa al uso |
| RETEST CONTROLADO | La reparación está documentada, pero la prueba de condición de servicio definida o repetibilidad está incompleta | Mantener bajo control de taller; no devolver al servicio de producción |
| RETENER PARA IDENTIFICACIÓN | No se puede confirmar el modelo, la revisión del control, el plano de piezas o la lista de materiales de reparación | Separar y obtener evidencia antes de pedir piezas o ensamblar |
| CUARENTENA / TALLER | Arranque inesperado, falla al detenerse, retorno retrasado, atascamiento intermitente, daño interno o causa de suministro común no resuelta | Etiquetar fuera de servicio, evitar la reconexión y escalar a un centro de reparación competente |
Registro de falla del acelerador y liberación
Modelo de perforadora / sufijo / serie: Número de activo de flota: Fecha, sitio y operador: Estado del evento cuando apareció la falla: Patrón observado: palanca atascada / palanca regresó pero continuó / arrancó al conectar / intermitente Comportamiento de impacto, rotación y escape: Punto de aislamiento aguas arriba utilizado: Venteo de presión confirmado por: Evidencia de control externo y protector: Servicio reciente o cambio de piezas: Hallazgos internos y fotos: Plano confirmado / revisión de lista de materiales: Piezas reemplazadas y números de parte: Evidencia del sistema de aire común verificada: Resultado de la prueba de reconexión: Resultados de pruebas de parada repetidas: Estado final: LISTA / RETEST CONTROLADO / RETENER / CUARENTENA Técnico y aprobador:
Qué incluir en una solicitud de cotización (RFQ) o pedido de repuestos
Envíe el modelo exacto de la perforadora y el sufijo, fotos de la placa de identificación y la culata, serie o identificación de flota, configuración del control, patrón de síntomas, historial de servicio reciente y la revisión del plano de piezas si está disponible. Indique si la solicitud es para un conjunto completo de culata/control, un kit de reparación verificado, piezas individuales o diagnóstico de taller. Pida al proveedor que identifique los números de parte y la evidencia de compatibilidad en lugar de cotizar una válvula de acelerador genérica por nombre de familia.
Para una perforadora de reemplazo o revisión de piezas específicas del modelo, consulte la colección de perforadoras de roca PerfoMax y la perforadora de roca con brazo neumático YT28. Envíe el registro del evento con su RFQ técnica para que la revisión comercial comience desde la configuración correcta.
Preguntas frecuentes
¿Puedo desconectar la manguera de aire si la perforadora no se detiene?
No mientras esté presurizada. Utilice el método de aislamiento y venteo aguas arriba designado, confirme el estado de energía cero y luego desconecte solo según lo permitido por el procedimiento del sitio.
¿Un acelerador atascado siempre es causado por la válvula del acelerador?
No. Un control externo obstruido o doblado, un varillaje dañado, un montaje incorrecto, contaminación, corrosión, sellos, un elemento de retorno o la válvula interna pueden producir síntomas similares. La cadena desde el control hasta la válvula debe verificarse de afuera hacia adentro.
¿Puede liberarse una perforadora si se detiene correctamente una vez después de la limpieza?
No. Un resultado único no resuelve una falla de operación descontrolada intermitente. La causa debe ser identificada o corregida de manera aceptable, y la perforadora debe pasar la prueba de función de parada repetible controlada por modelo.
¿Deberíamos pedir un kit de acelerador universal de la serie YT?
No sin evidencia de compatibilidad. Confirme el modelo exacto, el sufijo, la configuración de la culata/control y la revisión de las piezas. La denominación a nivel de familia no prueba que la válvula, el resorte, los sellos o el varillaje sean intercambiables.
¿Qué sucede si varias perforadoras desarrollan la falla juntas?
Ponga en cuarentena las unidades afectadas e investigue cambios comunes como contaminación del aire, humedad, lubricante o práctica de taller reciente. Reparar perforadoras individuales sin corregir la causa compartida puede repetir la falla.
Conclusión para el comprador
Una perforadora neumática que no se detiene no es una molestia menor ni una decisión normal de fuga de aire. Aíslela aguas arriba, conserve la evidencia, inspeccione la cadena completa desde el control hasta la válvula, utilice piezas específicas del modelo y exija una prueba de parada repetible antes de la liberación. Para una revisión de configuración u opciones de reemplazo, comuníquese con PerfoMax a través del formulario de RFQ.
