El desgaste de calibre en una broca cónica H22 es la pérdida de diámetro o redondez en el borde de corte exterior. Compruébelo limpiando la broca, midiendo a través de los puntos de corte exteriores más anchos en varias orientaciones, comparando los resultados con el diámetro nuevo documentado de la broca e inspeccionando el carburo y el cuerpo de acero al mismo tiempo. Una broca desgastada no debe mantenerse en servicio simplemente porque aún perfora: un calibre inferior al tamaño nominal o irregular puede cambiar la holgura del orificio, aumentar el rozamiento, empeorar el barrido y dificultar la introducción de una broca de reemplazo de tamaño completo en el orificio.
No existe un límite universal en milímetros que se aplique a todos los diseños de brocas H22, condiciones de roca y requisitos de orificio. Utilice el límite del proveedor de la broca, la especificación del orificio y una regla de inspección aprobada por el sitio. Si no están disponibles, registre las mediciones reales y los síntomas operativos y obtenga una decisión específica para el modelo antes de volver a afilar o continuar su uso.
Qué cambios provoca el desgaste de calibre en un sistema de perforación H22
El calibre es la parte más exterior de la cara de la broca que establece el diámetro del orificio. En una broca de botones, la fila de calibre y el acero adyacente realizan esta tarea; en perfiles en cruz y de cincel, los bordes de corte exteriores definen el calibre. La designación H22 describe la sección transversal del acero de perforación, no el diámetro de corte de la broca, por lo que los registros de mantenimiento deben mantener esas dos dimensiones por separado.
A medida que se desgastan los puntos de corte exteriores, el orificio perforado puede volverse más pequeño que el tamaño nominal de la broca. Si el desgaste es desigual, la broca también puede perforar un orificio irregular o rozar un lado con mayor intensidad. La retención del calibre depende del estado del carburo, el perfil de los botones, la abrasividad de la roca, la rotación, el avance, el barrido y cualquier práctica de reafilado aprobada. El límite de servicio exacto debe provenir siempre del diseño de la broca y del requisito del orificio correspondiente.
Para la distinción general entre los cortadores de calibre exterior y los cortadores de cara central, utilice la guía de botones de calibre vs. botones de cara. Esta página contiene la información sobre la medición en campo, los orificios bajo calibre y la decisión de reemplazo para H22.
| Condición observada | Significado probable | Verificación requerida |
|---|---|---|
| Lecturas similares en todas las direcciones, pero por debajo del registro de broca nueva | Pérdida de calibre generalmente uniforme | Comparar con el límite de diámetro aprobado y el requisito del orificio |
| Las lecturas difieren según la orientación | Desgaste de calibre descentrado o localizado | Comprobar alineación, avance, rotación, collarín y discontinuidades de la roca |
| Pérdida de diámetro más acero pulido alrededor de la falda | Rozamiento del cuerpo o holgura inadecuada | Inspeccionar el barrido, la eliminación de recortes y el estado del orificio |
| Carburo plano, astillado o agrietado | Daño en la estructura de corte, no solo pérdida de diámetro | Poner en cuarentena para una decisión competente de reafilado o reemplazo |
| Carburo suelto, lavado severo de acero o grieta en el cuerpo | Daño estructural | Retirar del servicio; no devolver a la perforación |
Un procedimiento de inspección de desgaste de calibre repetible
1. Identifique la broca exacta antes de medir
Registre el perfil de la broca, el diámetro nominal, el ángulo de conicidad, el proveedor o la referencia del plano, y si la broca ha sido reafilada anteriormente. No trate todas las brocas en una varilla H22 como intercambiables. Un diámetro nominal sin el diseño de conexión y cara es una identificación incompleta; consulte la guía de tamaños de brocas cónicas de botones H22 para el límite de selección.
2. Limpie las superficies de medición
Elimine los recortes compactados, la película de aceite y la corrosión suelta de los puntos de corte exteriores y la falda. Mida solo después de que la broca esté lo suficientemente fría como para manipularla y sea dimensionalmente estable. La suciedad entre las mandíbulas del calibrador y el carburo puede crear una lectura alta falsa; una rebaba elevada puede hacer lo mismo. No elimine evidencias mediante esmerilado simplemente para facilitar la medición.
3. Establezca el diámetro de referencia
La mejor referencia es un registro controlado de la misma broca cuando era nueva, respaldado por el plano del proveedor o la especificación de compra. Un nominal de catálogo puede ser útil, pero no debe reemplazar la tolerancia acordada del producto. Si no existe una línea base, compare la broca usada con una broca no utilizada del mismo número de pieza y lote controlado solo como una verificación de selección, luego pida al proveedor que confirme la regla de aceptación.

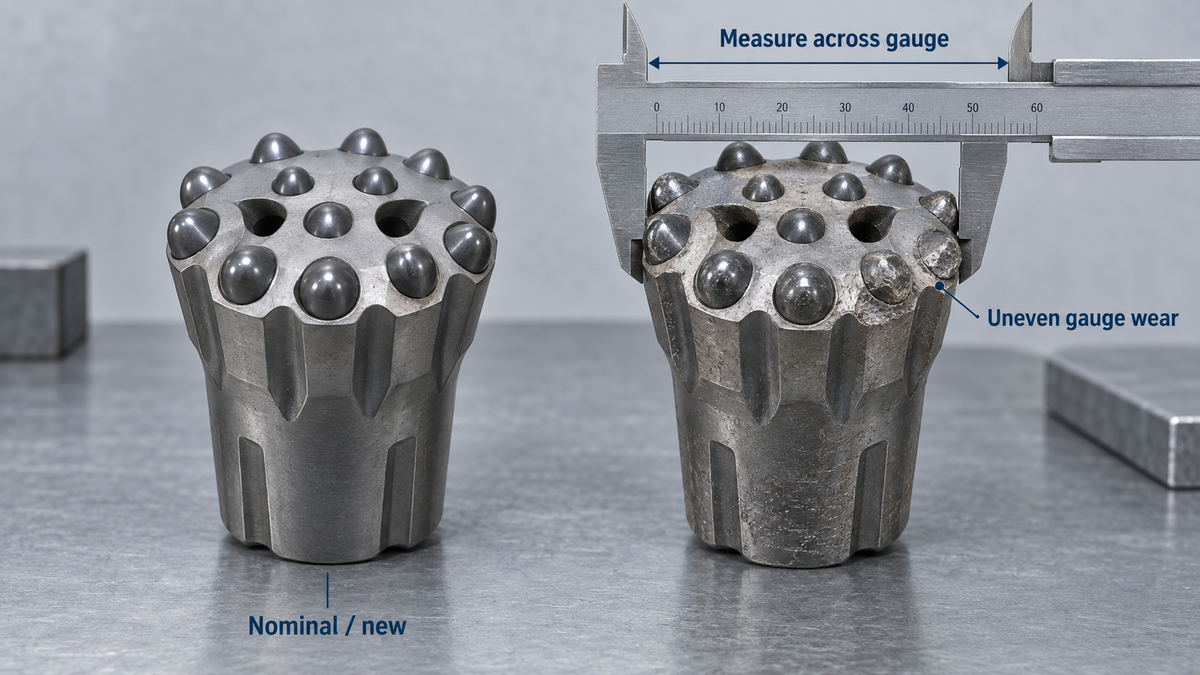

4. Mida a través del calibre exterior real
Coloque el calibrador en escuadra con el eje de la broca y haga contacto con los puntos de corte exteriores opuestos. No mida a través de dos características convenientes que se encuentran dentro del calibre real. Tome lecturas en varias posiciones de rotación, registre cada resultado y anote los valores más pequeños y más grandes. La dispersión entre las lecturas importa porque un máximo aparentemente aceptable puede ocultar un sector muy desgastado.
5. Inspeccione la cara, el carburo y el cuerpo
El diámetro por sí solo no puede liberar una broca para el servicio. Busque planos en el carburo, astillas, grietas, holgura, insertos faltantes, lavado de acero alrededor de los botones, pulido de la falda, bloqueo de los orificios de barrido y grietas en el cuerpo de acero. Fotografíe la cara y el perfil lateral con la identificación de la broca visible. Si un defecto cambia la condición estructural, una lectura de diámetro favorable no lo invalida.
6. Vincule la medición al resultado del orificio
Compare el registro de la broca con el diámetro del orificio, la tendencia de penetración, el comportamiento del barrido, la suavidad de la rotación y cualquier dificultad para retirar el acero de perforación. Un orificio que se encoge puede tener más de una causa, incluyendo el cierre de la roca, la desviación o la acumulación de recortes. Las mediciones de calibre ayudan a separar el desgaste de la broca de esas otras condiciones; no prueban la causa por sí mismas.
Cómo diagnosticar el desgaste desigual del calibre
El desgaste abrasivo uniforme generalmente produce lecturas de diámetro ampliamente similares. Una diferencia pronunciada según la orientación apunta a un problema de carga o contacto que merece ser investigado antes de instalar otra broca. Los contribuyentes comunes incluyen un mal collarín, carga lateral por una posición angular del operador, acero de perforación doblado, rotación insuficiente, avance excesivo, terreno fracturado y barrido ineficaz.
| Patrón | Comprobar primero | Por qué importa |
|---|---|---|
| Un sector desgastado más que el lado opuesto | Rectitud de la varilla, alineación del taladro y dirección de avance | La carga lateral puede mantener un sector de calibre en contacto más pesado |
| Carburo de calibre desgastado mientras los botones de la cara permanecen relativamente afilados | Abrasividad de la roca, rotación y contacto con la pared | La pared del orificio puede estar consumiendo la fila exterior más rápido que la cara |
| Acero erosionado alrededor de carburo por lo demás intacto | Trayectoria de barrido, orificios bloqueados y recortes recirculantes | Los recortes abrasivos de alta velocidad pueden lavar el acero de soporte |
| Astillado repetido después del reafilado | Perfil de rectificado, temperatura del carburo y grietas residuales | Un rectificado incorrecto puede dejar concentradores de tensión o carburo dañado |
| Las brocas nuevas repiten el mismo patrón unilateral | Taladro, varilla, configuración del operador y condición del terreno | La causa raíz puede estar fuera del consumible |
Si la penetración se ha ralentizado pero las lecturas de calibre permanecen estables, utilice la secuencia de diagnóstico más amplia en la perforación cónica H22 es lenta. Esa guía separa el suministro de aire, el barrido, el estado de la broca, el avance y los cambios de roca en lugar de culpar únicamente al diámetro.
¿Reafilar, continuar, poner en cuarentena o reemplazar?
Continuar en servicio solo cuando el diámetro y la redondez cumplan con el límite aprobado, el carburo y el cuerpo de acero estén en buen estado, los orificios de barrido estén abiertos y el comportamiento de perforación sea normal. Registre el intervalo de inspección para que se pueda ver una tendencia antes de que la broca alcance una condición crítica.
Enviar para reafilado competente cuando el diseño de la broca esté pensado para ser reafilado, quede suficiente carburo y ninguna grieta, holgura o daño en el cuerpo la descalifique. El reafilado controlado puede restaurar el perfil de corte previsto cuando el diseño y el carburo restante lo permitan, pero no puede restaurar el diámetro de calibre perdido ni reparar una conicidad dañada. Confirme que la rectificadora, el perfil de la copa y el procedimiento del operador coincidan con la forma real del carburo.
Poner en cuarentena para revisión técnica cuando las lecturas entren en conflicto, falte la línea base, la broca esté descentrada o el resultado del orificio esté fuera de especificación. Marque la broca para que no pueda volver a entrar en el estante por error. Guarde la hoja de medición, fotos, metros perforados u orificios si se registraron, descripción de la roca, observaciones de aire y barrido, y la identidad de la varilla y máquina relacionada.
Reemplazar e investigar cuando la broca exceda el límite de desgaste aprobado, produzca un tamaño de orificio inaceptable, tenga carburo suelto o faltante, muestre grietas o tenga un lavado de acero severo. Instalar una broca nueva de calibre completo sin investigar el patrón de desgaste de la broca vieja puede repetir el daño o causar que el reemplazo se atasque en un orificio bajo calibre.
Controles que hacen útiles los registros de desgaste de la broca
- Asigne un ID de broca simple y conserve el diámetro nominal, el ángulo de conicidad y el perfil con él.
- Utilice un método de medición, las mismas características de referencia y un instrumento verificado.
- Registre las lecturas de calibre mínima y máxima, no solo un promedio único.
- Separe el desgaste normal de daños tales como grietas, carburo suelto u orificios de barrido bloqueados.
- Realice un seguimiento de la varilla y el taladro utilizados cuando aparezca un desgaste unilateral repetido.
- No mezcle una broca usada y una nueva en el mismo orificio sin comprobar la holgura y el procedimiento del sitio.
- Establezca el activador de inspección a partir de la experiencia operativa y la orientación del proveedor en lugar de esperar a un fallo evidente.
Información a enviar al solicitar brocas H22 de reemplazo
Una solicitud de cotización (RFQ) útil debe identificar algo más que "broca H22". Envíe la sección transversal de la varilla y la disposición del vástago, el ángulo de conicidad, el diámetro nominal de broca requerido, el perfil de la broca, la configuración de la cara y el carburo, la disposición de barrido, la descripción de la roca, la aplicación del orificio y la evidencia actual de desgaste. Incluya las lecturas mínima y máxima de brocas usadas representativas y explique si el problema son orificios de tamaño insuficiente, vida corta, desgaste desigual o penetración lenta.
La gama de brocas de botones cónicos H22 activa de PerfoMax cubre tamaños de consulta nominales de 30 a 40 mm, pero el diámetro por sí solo no confirma la compatibilidad. La cotización final debe controlar la conicidad, el diseño de la cara, la disposición del carburo y las condiciones de perforación como una sola especificación.
Preguntas frecuentes
¿Dónde debo medir una broca de botones H22?
Mida a través de los puntos de corte de calibre exteriores opuestos, con el calibrador en escuadra con el eje de la broca. Repita en varias orientaciones y conserve las lecturas más pequeña y más grande. Evite medir sobre suciedad, una rebaba o un botón de cara interior.
¿Un diámetro medido más pequeño significa siempre que la broca debe ser desechada?
No. La decisión depende del límite de desgaste aprobado, el requisito del orificio, el diseño de la broca y el estado del carburo y el cuerpo. Puede ser posible un reafilado específico para el modelo, pero el reafilado no puede restaurar el diámetro ya perdido del calibre.
¿Por qué puede atascarse una broca nueva después de que una broca desgastada perforó el orificio?
La broca desgastada puede haber producido un orificio bajo calibre o irregular. Una broca nueva de calibre completo tiene entonces menos holgura, especialmente si quedan recortes o el orificio se ha desviado. Compruebe el diámetro de la broca vieja y el orificio antes de forzar el reemplazo.
¿Puedo juzgar el desgaste de calibre solo por la tasa de penetración?
No. La penetración también cambia con la presión del aire, el avance, la rotación, el barrido, la roca y la técnica del operador. Se necesitan la medición directa y la inspección visual para distinguir la pérdida de calibre de otras causas.
¿Es suficiente una lectura de calibrador?
No. Una lectura puede pasar por alto el desgaste local o la falta de redondez. Tome varias orientaciones, registre el rango e investigue una gran dispersión antes de devolver la broca al servicio.
Solicite una coincidencia de broca H22 controlada
Envíe el diámetro y perfil actual de la broca, el ángulo de conicidad, el modelo de varilla y perforadora de roca, el requisito del orificio, la condición de la roca, el método de barrido y fotos del patrón de desgaste. PerfoMax puede revisar la información contra el alcance de suministro actual de brocas cónicas H22 y preparar una especificación basada en el proyecto para cotización.
