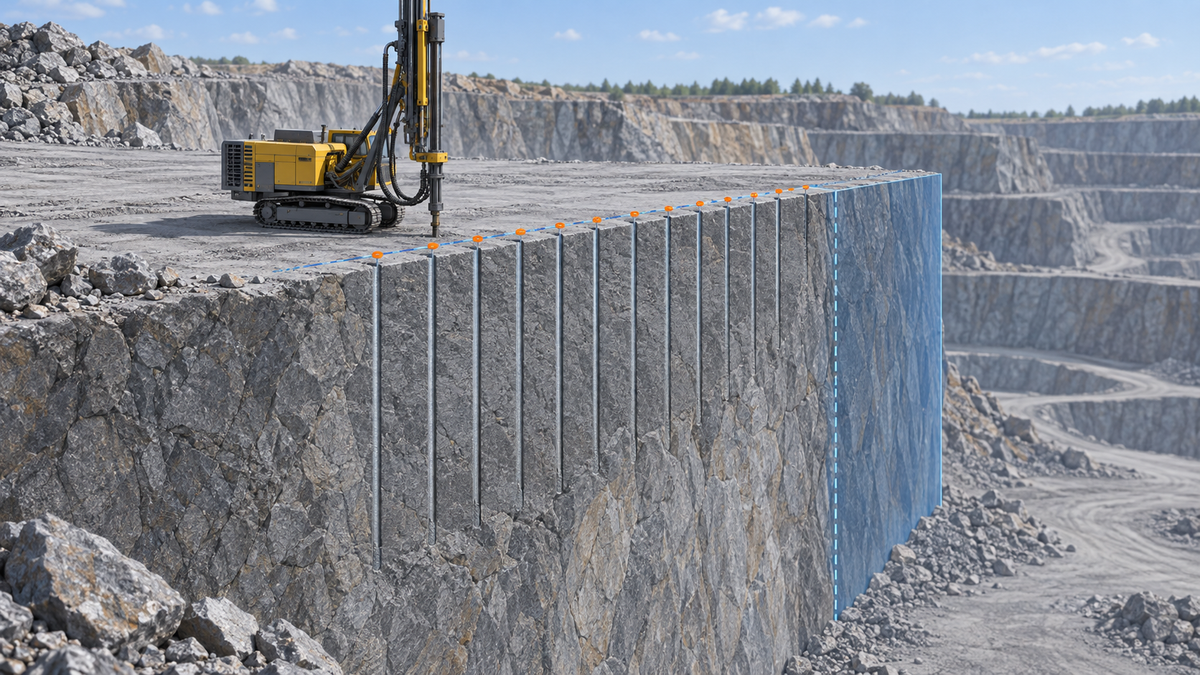

Respuesta corta: la perforación con martillo en cabeza puede producir una línea de precorte efectiva solo cuando los barrenos perforados siguen las posiciones de collarín, inclinación, acimut y profundidad aprobadas con la suficiente precisión para el plano de fractura previsto por el diseñador de la voladura. El equipo de perforación controla el collarado, la alineación de la plataforma, el estado del tren de varillaje, el barrido, el avance y las comprobaciones de desviación. El espaciamiento entre barrenos, el diámetro, la distribución de la carga, los tiempos de retardo y los controles de exclusión deben ser proporcionados por el ingeniero de voladuras calificado del sitio y el plan de voladura aprobado.
Una hilera que parece recta en la cresta del banco no es suficiente. Un barreno puede comenzar en la línea y desviarse a profundidad, dejando una sobrecarga irregular en la pared final o cruzándose hacia un barreno adyacente. Por lo tanto, el objetivo práctico es una trayectoria de barreno verificada en tres dimensiones, no simplemente marcas de collarín ordenadas. El método siguiente se aplica a minas, canteras y cortes de roca en obras civiles que utilizan equipos de martillo en cabeza; no reemplaza el diseño geotécnico específico del proyecto, las regulaciones de explosivos ni las instrucciones del fabricante de la plataforma de perforación.
Por qué es importante la precisión en la perforación de precorte
El precorte utiliza una hilera de barrenos perimetrales destinados a crear un plano de fractura controlado antes, o independientemente, de la voladura de producción. El clásico documento del Transportation Research Board sobre procedimientos de voladura de precorte describe el método como una forma de obtener una pared de roca comparativamente lisa. El resultado depende tanto del diseño de la voladura como de la posición física de los barrenos.
Si los barrenos se desvían, la relación diseñada entre barrenos adyacentes cambia con la profundidad. Eso puede dejar puentes sin romper, sobreexcavación local, huellas de media caña desiguales o una pared final que se aparta de la línea de replanteo. La estructura de la roca también cambia el comportamiento de la fractura: investigaciones revisadas por pares sobre la tensión in-situ y el crecimiento de grietas de precorte muestran por qué la masa rocosa no puede tratarse como un bloque de laboratorio uniforme. La calidad de la perforación es necesaria, pero por sí sola no puede garantizar el resultado de la voladura.
| Variable de control | Lo que el equipo de perforación puede verificar | Lo que debe permanecer específico del proyecto |
|---|---|---|
| Posición del collarín | Marca de topografía, desfase, condición del borde del banco y collarín real registrado | Línea perimetral aprobada y tolerancia posicional permitida |
| Dirección del barreno | Inclinación del mástil, referencia de acimut, repetibilidad de configuración y trayectoria topografiada cuando se requiera | Inclinación, orientación y límite de desviación diseñados |
| Profundidad del barreno | Longitud perforada, número de varillas, registro de penetración y método de remedición | Elevación de fondo requerida y cualquier sobreperforación |
| Tren de varillaje | Familia de roscas, longitud de varilla, rectitud, condición del manguito, condición de la broca y trayectoria de barrido | Diámetro de barreno aprobado y configuración de la plataforma/herramienta |
| Respuesta del terreno | Cambio de penetración, vibración, retorno de detritos, vacíos, agua y eventos de atascamiento | Interpretación geotécnica y respuesta del diseño de voladura |
Establezca el límite antes del primer barreno
Confirme el plan actual y el control topográfico
Utilice únicamente el plan de perforación publicado. Verifique el identificador del banco, los límites de la hilera, las coordenadas del collarín, la dirección del barreno, la referencia de profundidad y el estado de revisión. Restablezca las marcas que hayan sido alteradas por el saneo, el tráfico o el clima; no interpole visualmente una hilera larga a partir de dos puntos distantes. Identifique la superficie de referencia para la profundidad, ya que un banco irregular puede hacer que longitudes perforadas iguales produzcan elevaciones de fondo desiguales.
Mantenga la hoja de perforación separada del registro de carga. El equipo de perforación debe informar las condiciones reales sin cambiar silenciosamente los parámetros de la voladura. Si un collarín es inaccesible, la superficie es inestable o no se puede lograr la dirección especificada, deténgase y solicite una disposición documentada del personal de topografía, geotecnia y voladuras.
Prepare un área de collarado estable
La roca suelta, las rodadas y una cresta rota dificultan el posicionamiento repetible del mástil. Sanee o prepare el área de trabajo bajo el procedimiento del sitio, mantenga una distancia de seguridad respecto a los bordes inestables y confirme que la plataforma puede nivelarse y mantener su posición durante todo el collarado. Un mástil que se desplaza después de que la broca entra en la roca puede introducir una desviación temprana, incluso cuando el ángulo visualizado final parece correcto.
El trabajo de precorte se realiza alrededor de explosivos y frentes expuestos. Aplique la legislación vigente y las reglas del sitio; para trabajos de construcción en EE. UU., los requisitos de explosivos y voladuras de OSHA proporcionan una base normativa de seguridad. Solo el personal autorizado debe ingresar al área de voladura o alterar una operación de voladura aprobada.
Elija y verifique el tren de varillaje del martillo en cabeza
La designación de la rosca por sí sola no define una configuración de precorte completa. Confirme que la perforadora de roca y el adaptador de culata, la familia de roscas, el cuerpo de la varilla y el estilo del extremo, el tipo de manguito, la rosca de la broca, el diámetro de la broca, el sistema de barrido y la longitud de avance disponible formen un solo sistema. Un componente que nominalmente coincide aún puede ser inadecuado si su configuración final, longitud o paso de barrido difieren.
Inspeccione las varillas sobre un soporte limpio antes de comenzar la hilera. Ponga en cuarentena las varillas dobladas, roscas dañadas, manguitos agrietados y brocas con desgaste asimétrico. Mezclar una conexión muy desgastada con un componente nuevo puede producir un mal asentamiento y una transferencia de energía inestable. Para una referencia comercial actual, consulte las varillas de perforación de extensión T38 activas; la compatibilidad real debe confirmarse a partir de la plataforma, la culata, el manguito, la broca y las especificaciones del proyecto, en lugar de deducirla solo por "T38".
La longitud de la varilla también afecta la manipulación y la longitud sin soporte durante el collarado. Utilice la disposición de inicio y la secuencia de extensión aprobadas. Un tren largo expuesto puede amplificar el error de configuración y el movimiento lateral. Cuando la profundidad, el diámetro o la precisión requeridos están fuera de la capacidad demostrada de la plataforma, cambie el plan del equipo en lugar de forzar al tren disponible a realizar el trabajo.
Perfore la hilera con controles repetibles
1. Posición en el collarín topografiado
Centre la broca en la marca sin borrarla. Registre cualquier desfase inevitable antes de perforar. Utilice una referencia de alineación física o electrónica que se verifique contra el control topográfico; una pantalla de visualización del mástil solo es útil cuando se comprenden su calibración, el nivel de la plataforma y el marco de referencia.
2. Alinee la inclinación y el acimut
Establezca ambos componentes de dirección. Comprobar la inclinación ignorando el acimut puede crear un barreno que está "correctamente angulado" en el plano incorrecto. Verifique que la plataforma se haya asentado después de la nivelación y que el mástil no se mueva cuando se aplica fuerza de avance.
3. Collarado suave y estabilización de la trayectoria
Comience con los ajustes de collarado aprobados por el fabricante de la plataforma. El exceso de percusión, rotación o avance antes de que la broca esté asentada puede astillar el collarín y desviar el tren. Una primera sección deficiente no puede corregirse de forma fiable cambiando el ángulo del mástil más tarde; eso crea una curva en la trayectoria en lugar de un barreno recto.
4. Equilibre el avance, la rotación y el barrido
Opere dentro de las instrucciones del proveedor de la perforadora de roca y la broca. Un avance excesivo puede fomentar la flexión o el atascamiento; un avance inadecuado puede permitir rebotes y un contacto inestable. Un barrido insuficiente permite que los detritos recirculen, mientras que un barrido descontrolado puede ocultar las condiciones de la superficie o erosionar un collarín débil. Observe las tendencias en lugar de perseguir una sola lectura del manómetro.
5. Registre los cambios a medida que ocurren
Registre los intervalos de profundidad asociados con cambios repentinos de penetración, vacíos, agua, pérdida de retorno de barrido, vibración inusual, atascamiento de varillas o un reinicio necesario. Estos eventos ayudan a explicar la desviación y las irregularidades de la pared final. No confíe en la memoria después de completar la hilera.
6. Verifique la profundidad usando la referencia aprobada
El número de varillas es un control de producción útil, pero puede ser engañoso si las longitudes de las varillas, el engrane de los manguitos o la elevación de inicio varían. Utilice el método de profundidad definido en el sitio y la elevación de referencia. Identifique los barrenos cortos, las secciones colapsadas y los barrenos reperforados por separado; no son equivalentes a los barrenos limpios de la profundidad planificada.
Detecte la desviación antes de que se convierta en un problema de toda la hilera
Comience con un barreno de verificación inicial o una secuencia de control corta cuando el plan lo requiera. Compare el collarín real, la dirección y la profundidad con las tolerancias aprobadas antes de perforar toda la hilera. Vuelva a verificar después de moverse a un nuevo segmento del banco, cambiar el tren de varillaje, reemplazar una broca, encontrar un nuevo dominio geológico o corregir la configuración de la plataforma.
El movimiento visible de la varilla es solo una señal de advertencia. La rotación puede hacer que una varilla doblada, un manguito desgastado o una broca descentrada parezcan un tambaleo cíclico, pero la trayectoria del barreno debe medirse con un método de topografía aprobado cuando la consecuencia lo justifique. Para métodos de diagnóstico más amplios, utilice la guía publicada sobre la reducción de la desviación del barreno en la perforación con martillo en cabeza.
| Síntoma en campo | Comprobaciones probables | Respuesta inmediata |
|---|---|---|
| Los collarines están en línea pero las posiciones del fondo se dispersan | Referencia del mástil, rectitud de la varilla, geología, desgaste de la broca y método topográfico | Detenga la hilera y verifique la trayectoria completa del barreno antes de continuar |
| La desviación aumenta después de cada extensión | Asentamiento del manguito, desgaste de la rosca, secuencia de varillas, longitud sin soporte y limpieza del barreno | Inspeccione el tren y revise la práctica de extensión |
| Un barreno muestra penetración repentina y pérdida de barrido | Vacío, junta abierta, zona rota o característica con presencia de agua | Registre la profundidad y la condición; solicite una disposición específica para el proyecto |
| Rotura repetida del collarín | Preparación del banco, ajustes de collarado, condición de la broca y estabilidad del mástil | Corrija la superficie o la configuración; no enmascare el problema con más avance |
| Vibración anormal después de una varilla o manguito | Doblez, daño en la rosca, asentamiento incompleto o desgaste local | Aísle e inspeccione ese componente antes de reutilizarlo |
Separe la evidencia de perforación de las decisiones de voladura
La entrega del equipo de perforación debe permitir al diseñador de voladuras distinguir la geometría conocida de las suposiciones. Proporcione la revisión del plan liberado, las coordenadas reales del collarín o desfases, la dirección y profundidad medidas cuando sea necesario, archivos de topografía de trayectoria de barrenos, observaciones inusuales del terreno, registros de reperforación y cualquier barreno bloqueado o acortado. Marque los barrenos de forma consistente en el campo y en el registro digital.
No cambie el espaciamiento entre barrenos, la concentración de carga, el retacado, la secuencia de iniciación o las distancias de exclusión para compensar la desviación sin una revisión calificada del diseño de voladura. El rendimiento del precorte es un resultado combinado de la geología, la geometría de perforación y la práctica de voladura. Un buen informe hace visible esa interacción; no asigna la culpa solo por la apariencia de la pared.
Errores comunes que debilitan el control de la pared final
- Juzgar solo los collarines: una línea de collarín recta no prueba que los barrenos sean paralelos en profundidad.
- Usar la pantalla del mástil sin verificación: la calibración, el nivel de la plataforma y la dirección de referencia siguen importando.
- Corregir la dirección después del collarado: la dirección tardía puede crear un codo y un contacto lateral alto.
- Continuar a través de una nueva condición geológica: una banda articulada o erosionada puede requerir la revisión de las suposiciones de perforación y voladura.
- Aceptar conexiones desgastadas porque aún se enroscan: el engrane no es evidencia de un asentamiento correcto o una transmisión estable.
- Combinar cambios de perforación y carga en una corrección no documentada: esto impide un diagnóstico útil después de la voladura.
Lista de verificación previa al trabajo y solicitud de cotización (RFQ)
- Modelo de plataforma, perforadora de roca e identidad del adaptador de culata
- Familia de roscas, tipo de varilla, longitudes de varilla, tipo de manguito y especificación de la broca
- Diámetro de barreno planeado, rango de profundidad y orientación
- Descripción de la roca, dominios estructurales, agua y vacíos conocidos
- Método requerido de verificación del collarín y la trayectoria del barreno
- Tolerancias aprobadas y quién puede emitir una disposición
- Medio de barrido, límites de presión/caudal y expectativas de retorno de detritos
- Varillas, manguitos y brocas de repuesto para los componentes en cuarentena
- Formato de registro de perforación, formato de archivo topográfico y método de identificación de barrenos
- Autoridad de voladuras del sitio, reglas de exclusión y cadena de comunicación
Al solicitar varillas o manguitos, envíe la configuración completa del tren de varillaje y las condiciones del proyecto. PerfoMax puede revisar una RFQ para verificar la coincidencia de roscas y componentes, pero la mina o el contratista siguen siendo responsables del diseño aprobado de perforación y voladura.
Preguntas frecuentes
¿Se puede utilizar la perforación con martillo en cabeza para todas las hileras de precorte?
No. La idoneidad depende del diámetro del barreno, la profundidad, la precisión requerida, la capacidad de la plataforma, la estructura de la roca y el diseño de voladura aprobado. Cuando el riesgo de desviación o la profundidad exceden la configuración demostrada del martillo en cabeza, el equipo del proyecto debe seleccionar otro método o plan de verificación.
¿Una línea de collarín recta demuestra que los barrenos son paralelos?
No. La posición del collarín es solo el punto de partida. El error de dirección, la deflexión geológica, la flexión de la varilla, las conexiones desgastadas y un barrido deficiente pueden cambiar la trayectoria bajo la superficie. Utilice la topografía de la trayectoria del barreno especificada cuando el riesgo de la pared final lo requiera.
¿Debería el operador cambiar el ángulo del mástil para corregir un barreno que se desvía?
No sin un procedimiento aprobado. Dirigir después de que el barreno está establecido puede crear un codo, aumentar la carga lateral y aun así fallar el objetivo del fondo. Deténgase, registre la condición y obtenga una disposición.
¿Qué varilla de martillo en cabeza es mejor para la perforación de precorte?
No hay una respuesta universal. Seleccione el tren de varillaje como un sistema: perforadora de roca, culata, rosca, cuerpo de varilla y estilo de extremo, manguito, broca, trayectoria de barrido, longitud de avance y requisito de barreno. El nombre de la rosca por sí solo es insuficiente.
¿Qué se debe verificar después de obtener resultados deficientes en la pared final?
Revise juntos la geometría real del barreno, el control topográfico, los registros de perforación, el mapeo geológico, la condición del tren de varillaje y el registro de voladura aprobado. La apariencia de la pared por sí sola no puede separar la desviación de perforación de la geología o de los efectos del diseño de voladura.
