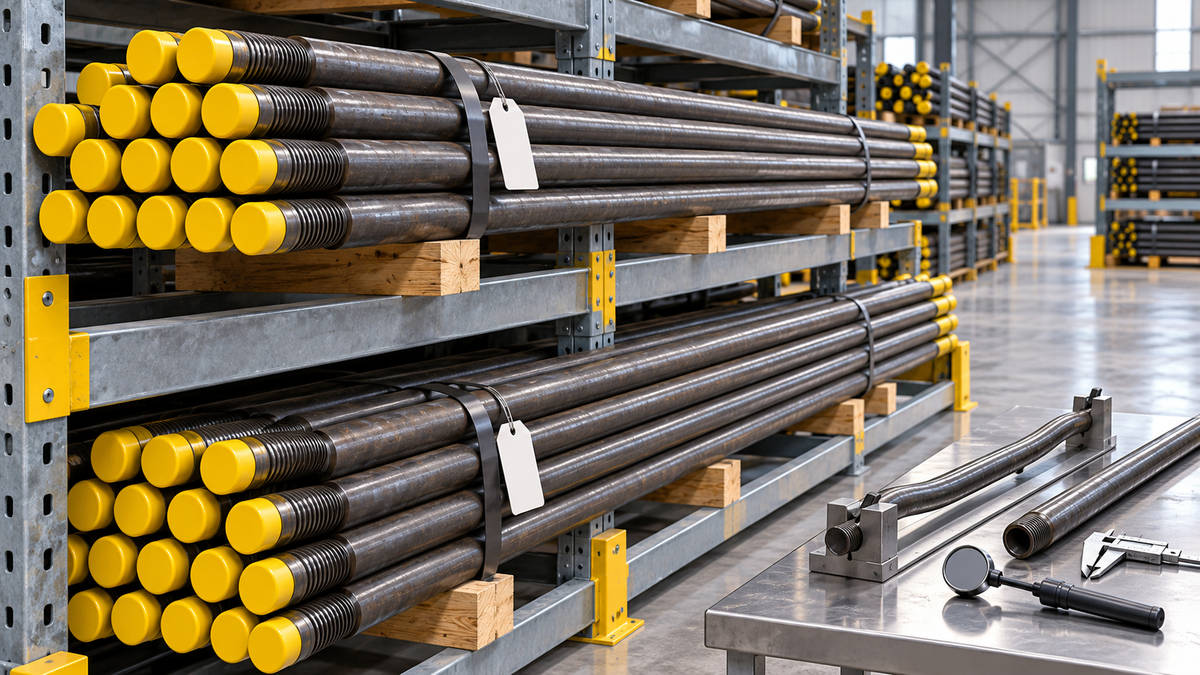

Almacene las barras de perforación de martillo en cabeza en un bastidor limpio, seco y con capacidad de carga nominal que soporte los cuerpos de las barras sin carga puntual, mantenga los extremos roscados protegidos y preserve una identificación clara. Antes de que una barra R32, T38 o T45 regrese a una sarta de perforación, inspeccione el cuerpo, los extremos, las roscas, el conducto de barrido y el registro de almacenamiento, y luego asigne un estado de liberación documentado. No confíe en un protector que parezca limpio o en una rodada rápida por el suelo como prueba de que una barra es apta para el servicio.
Esta guía cubre el almacenamiento en obra y por parte del distribuidor de barras roscadas y acoplamientos conocidos R32, T38 y T45. No establece espaciados universales de bastidores, tolerancias de rectitud, límites de corrosión, productos de conservación ni dimensiones de calibradores de rosca. Dichos límites deben provenir del plano de la barra correspondiente, las instrucciones del proveedor, el estándar de ingeniería de la obra y el procedimiento de inspección aprobado.
Por qué el almacenamiento es un punto de control independiente
Una barra puede superar la inspección de recepción y aun así dañarse antes de su uso. Un soporte deficiente puede provocar flexión o daños por contacto local. Los protectores de rosca abiertos o incorrectos permiten la entrada de arenilla y humedad en la conexión. Los bastidores mezclados pueden romper el vínculo entre una barra y su tamaño, tipo de extremo, lote o historial de inspección. Las horquillas, cadenas y abrazaderas de elevación también pueden marcar el cuerpo de la barra o el área de la rosca incluso cuando no se reporta ningún impacto.
Por lo tanto, el almacenamiento tiene su propia tarea de compra: preservar la condición y la identidad hasta que la barra sea necesaria, y luego demostrar que es adecuada para su liberación. El embalaje del proveedor se trata por separado en la guía de inspección previa al envío de barras de martillo en cabeza. El cuidado de las conexiones en servicio corresponde a la guía de grasa para roscas y gripado.
Congele las variables antes de mover las barras
Registre las variables a continuación antes de que las barras sean transferidas desde la recepción, un frente de trabajo, un área de reparación o un paquete de transporte. Esto evita que un problema de almacenamiento se confunda con una condición preexistente.
- Sistema de rosca y tamaño nominal: R32, T38, T45 u otra interfaz documentada.
- Tipo de barra, diámetro del cuerpo, longitud y configuración de los extremos.
- Proveedor, orden de compra, lote o identidad de colada cuando se suministre.
- Cantidad recibida, cantidad almacenada y cualquier barra ya retenida o rechazada.
- Estado de las tapas o protectores originales, película de conservación y embalaje.
- Exposición conocida a lluvia, sal, lodo, polvo de voladura, productos químicos de proceso o transporte prolongado.
- Zona de almacenamiento planificada, posición en el bastidor y persona responsable.
Mantenga estos identificadores con el lote físico y en el registro de la obra. Si una etiqueta está dañada, recupere la identidad de los documentos controlados antes de mezclar las barras con el stock verificado. La guía de trazabilidad de barras de perforación explica un método práctico de control de lotes.
Matriz de decisión de zona de almacenamiento y bastidor
| Punto de control | Condición aceptable | Disparador de retención o correctivo | Acción |
|---|---|---|---|
| Zona de almacenamiento | Seca, limpia, drenada y protegida del tráfico, salpicaduras y caída de materiales | Agua estancada, exposición química, polvo no controlado o riesgo de contacto con vehículos | Reubique o aísle el stock antes del almacenamiento |
| Capacidad del bastidor | El bastidor está identificado, es estable y está clasificado por la obra para la carga almacenada | Capacidad desconocida, deformación, anclajes sueltos o soportes improvisados | Detenga la carga y obtenga aprobación de ingeniería |
| Soporte de la barra | Los cuerpos de las barras están apoyados en las posiciones aprobadas sin voladizos excesivos ni contacto puntual | Flexión, barras cruzadas, contacto en acoplamientos o roscas, o extremos sin soporte | Reconfigure los soportes; retenga cualquier barra que pueda haberse doblado o marcado |
| Segregación | El tamaño, la rosca, el tipo de extremo, la longitud y el estado están visiblemente separados | Interfaces mezcladas, barras no identificadas o stock apto en contacto con stock rechazado | Cuarentena y reidentificación antes de la emisión |
| Protección de rosca | Los protectores correctos y limpios se asientan sin forzar y cubren tanto las conexiones macho como hembra | Protectores faltantes, agrietados, sueltos, contaminados o incorrectos | Limpie y coloque el protector aprobado; inspeccione las roscas expuestas |
| Conducto de barrido | Los extremos están tapados o protegidos contra la entrada de residuos y agua | Lodo, insectos, incrustaciones, tapones sueltos u obstrucción no identificada | Retenga para limpieza controlada y verificación del orificio |
| Preservación | El producto, la cobertura y el intervalo de reaplicación aprobados están documentados | Aceite desconocido, recubrimiento incompatible, parches secos o intervalo de inspección vencido | Siga las instrucciones del proveedor/obra; no improvise un aceite universal |
| Acceso para manipulación | Los puntos de elevación planificados y los pasillos despejados mantienen las horquillas, eslingas y abrazaderas lejos de las roscas | Arrastre, caída, rodado desde altura o elevación sobre extremos protegidos | Detenga y revise el método de manipulación |
Procedimiento de recepción y preservación de ocho etapas
- Prepare la zona. Confirme la identidad del bastidor, capacidad de carga, condición, drenaje, acceso y separación de material rechazado. Siga los controles locales de equipos de trabajo y elevación.
- Concilie el lote. Coincida el conteo físico y las marcas con el registro de recepción o transferencia. No combine barras no verificadas simplemente porque sus roscas parecen similares.
- Inspeccione antes de limpiar. Fotografié marcas de impacto, tapas alteradas, embalaje húmedo, manchas de corrosión y miembros de paquetes doblados o aplastados antes de que se elimine la evidencia.
- Limpie mediante un método aprobado. Elimine la suciedad suelta de los cuerpos de las barras, protectores de rosca y aberturas sin empujar material abrasivo más profundamente hacia una rosca o conducto de barrido. No esmerile, golpee ni lime una conexión para hacer que un protector encaje.
- Inspeccione las interfaces. Bajo luz adecuada, verifique las crestas y raíces de las roscas, hombros, extremos de acoplamiento y áreas cercanas del cuerpo en busca de abolladuras, gripado, grietas, corrosión severa, pulido anormal o deformación.
- Proteja las aberturas. Use el protector limpio correcto para cada extremo. Si un protector se atasca, determine si el protector es incorrecto, la rosca está contaminada o la conexión está dañada; no lo fuerce con herramientas de impacto.
- Aplique preservación documentada. Use solo el producto e intervalo aprobados para el material de la barra, duración de almacenamiento y entorno operativo. Mantenga el conservante alejado de las etiquetas y superficies de inspección cuando el procedimiento requiera que permanezcan visibles.
- Coloque y registre. Baje las barras sobre los soportes de cuerpo aprobados, mantenga la segregación, coloque la etiqueta de bastidor/estado y registre la próxima fecha de inspección. Nunca use un acoplamiento o extremo roscado como el contacto principal del bastidor.
Inspección periódica de almacenamiento
Establezca la frecuencia de inspección según la duración del almacenamiento, el clima, la exposición a contaminantes y la guía del proveedor. Aumente la frecuencia después de fugas en el techo, inundaciones, exposición a sal, eventos de polvo, impacto en el bastidor, movimiento de stock o un fallo en la preservación. Una verificación periódica debe incluir:
- estabilidad del bastidor, condición del soporte, etiqueta de carga y evidencia de impacto;
- posición de la barra, voladizo, flexión, cruce o contacto concentrado;
- presencia del protector, ajuste, contaminación y evidencia de entrada de agua;
- patrón de corrosión, cobertura de preservación y control de fechas;
- etiquetas de identidad, cantidad y segregación de estado;
- condición del suelo, drenaje y acceso para una manipulación segura.
Si varias barras muestran la misma marca en una posición del bastidor, trate el bastidor o el método de manipulación como la fuente sospechosa. Si una sola barra se deteriora mientras las barras adyacentes permanecen estables, aísle esa barra y compare su historial, protector y puntos de contacto.
Verificaciones de recuperación y liberación de almacenamiento
La recuperación es un evento de inspección, no simplemente una emisión de stock. Mueva un lote controlado a la vez y mantenga la identidad original del bastidor hasta que se complete la liberación.
- Verifique la orden de trabajo, la rosca requerida, la longitud, el cuerpo y la configuración de los extremos contra la etiqueta del bastidor y el plano del producto.
- Revise la duración del almacenamiento, la preservación y los registros de inspección, incluido cualquier incidente que afecte al bastidor.
- Eleve la barra con el método aprobado. No arrastre las roscas a través del bastidor ni utilice un protector de rosca como punto de elevación.
- Retire los protectores en una estación de inspección limpia. Capture evidencia antes de limpiar depósitos anormales o corrosión.
- Inspeccione roscas, hombros, áreas de transición del cuerpo y aberturas de barrido. Compare patrones sospechosos en todo el lote.
- Verifique la rectitud mediante el procedimiento y la tolerancia aprobados. Una rodada en el suelo es solo una observación de cribado cuando el procedimiento de la obra lo permite; no es un sustituto de la medición especificada.
- Confirme que la conexión solo encaje con el componente coincidente verificado. No utilice el ensamblaje forzado como prueba de compatibilidad.
- Limpie y prepare la conexión para la instalación bajo el procedimiento aprobado de compuesto de rosca y ensamblaje.
Tabla de resultados a acciones
| Hallazgo | Posible fallo de control | Disposición |
|---|---|---|
| Barra limpia, protectores intactos, identidad verificada y registro actual | Sin evidencia adversa | LISTO tras las verificaciones dimensionales y de interfaz requeridas |
| Contaminación ligera extraíble sin daños tras la limpieza | Fallo en el protector o en el mantenimiento | LIMPIAR Y REPROTEGER; documentar antes de la liberación |
| Marcas de contacto repetidas en la misma posición del bastidor | Geometría del bastidor, carga puntual o ruta de manipulación | RETENER las barras y el bastidor afectados; inspeccione el patrón |
| Agua, residuos o corrosión dentro de varios extremos protegidos | Protector incorrecto/suelto o entrada ambiental | RETENER el lote para limpieza e inspección controladas |
| Identidad mezclada o faltante | Fallo en la segregación y trazabilidad | CUARENTENA hasta recuperar la identidad |
| Abolladura, cuerpo doblado, rosca agrietada, gripado severo o corrosión de nivel de rechazo | Impacto, sobrecarga, soporte inadecuado o daño de servicio previo | RECHAZAR o enviar a evaluación técnica autorizada; no enderezar ni esmerilar en campo |
Puerta de liberación de cuatro estados
- LISTO: identidad verificada; registro de almacenamiento completo; cuerpo, roscas, extremos y conducto de barrido superan los límites aplicables.
- LIMPIAR Y REPROTEGER: solo hay contaminación extraíble o preservación vencida, sin daños encontrados tras el trabajo aprobado.
- RETENER: un límite, historial, incidente en el bastidor, patrón de corrosión o medición permanece sin resolver.
- RECHAZAR / CUARENTENA: la identidad no se puede recuperar o el daño excede el límite de aceptación aprobado.
Para barras dañadas, utilice la guía de fallos y desgaste de roscas en barras de martillo en cabeza. Las reparaciones, el enderezado y el retrabajado de roscas requieren un proceso autorizado y una aceptación post-trabajo; la mejora visual por sí sola no es evidencia de una resistencia a la fatiga restaurada.
Registro de almacenamiento y liberación
Obra / almacén: Fecha e inspector: Proveedor / Orden de compra: Sistema de rosca y tamaño: Tipo de barra / cuerpo / longitud / tipo de extremo: Identidad del lote, paquete o colada: Cantidad y posición en el bastidor: Fecha de inicio de almacenamiento: Entorno / exposición: Clasificación y condición del bastidor: Configuración de soporte verificada: Tipo y condición del protector: Producto de preservación / fecha / próxima inspección: Hallazgos en cuerpo e interfaz: Hallazgo en conducto de barrido: Método de rectitud / límite aplicable / resultado: Incidente o acción correctiva: Estado final: LISTO / LIMPIAR-REPROTEGER / RETENER / RECHAZAR Cantidad liberada y destino: Aprobador:
Qué incluir en una solicitud de presupuesto (RFQ) o plan de almacenamiento
Pida al proveedor que identifique la rosca exacta, el cuerpo de la barra, la longitud, la configuración de los extremos, la identidad del paquete, el tipo de protector, el método de preservación aprobado y las limitaciones de almacenamiento. Indique la duración esperada del almacenamiento, el clima, la exposición al transporte, el concepto de bastidor y si el stock se emitirá por lote. Solicite planos o límites para la rectitud, la inspección de interfaces y cualquier disposición de corrosión que deba aplicar la obra.
Los compradores de PerfoMax pueden comparar la gama de barras de perforación, incluyendo barras de perforación R32, barras de extensión T38 y barras de extensión T45. Para una cotización ajustada y solicitud de datos de almacenamiento, envíe los detalles de la aplicación a PerfoMax.
Preguntas frecuentes
¿Se pueden almacenar las barras de martillo en cabeza directamente en el suelo?
Utilice un sistema de soporte controlado y con capacidad de carga. El almacenamiento directo en el suelo aumenta la contaminación, la exposición al agua, el riesgo de contacto con vehículos y dificulta la manipulación e inspección seguras.
¿A qué distancia deben estar los soportes del bastidor?
No hay un espaciado universal para cada longitud de barra, cuerpo y peso de paquete. Utilice el diseño del bastidor, la aprobación de ingeniería de la obra y los límites del proveedor. El objetivo es un soporte estable del cuerpo sin voladizos excesivos, flexión o carga puntual.
¿Se deben engrasar las roscas antes de un almacenamiento a largo plazo?
Siga la instrucción de preservación aprobada por el proveedor. Un compuesto de rosca de servicio y un preservador de corrosión a largo plazo no cumplen automáticamente el mismo propósito, y un producto desconocido puede atrapar contaminación o interferir con la inspección.
¿Se puede limpiar una barra oxidada y devolverla al servicio?
Solo después de que la ubicación y la gravedad de la corrosión se evalúen frente a un límite aprobado. No elimine material de forma agresiva para mejorar la apariencia. Las picaduras en roscas, hombros o áreas del cuerpo altamente tensionadas necesitan una disposición técnica.
¿Cuándo se debe retener un lote completo?
Retenga el lote cuando la evidencia apunte a una causa compartida: agua dentro de múltiples extremos protegidos, un impacto en el bastidor, identidad mezclada, marcas repetidas en un soporte o un producto de preservación no controlado.
Límite de seguridad
Despresurice y aísle el equipo de perforación antes de trabajar en las interfaces. Utilice el plan de elevación de la obra y equipos con capacidad de carga nominal para barras largas o empaquetadas, mantenga a las personas fuera de las rutas de pellizco y rodamiento, y no trabaje bajo cargas suspendidas. El equipo de almacenamiento y manipulación debe seleccionarse, mantenerse y utilizarse bajo las reglas de equipos de trabajo aplicables, como la guía HSE PUWER y los requisitos legales locales.
