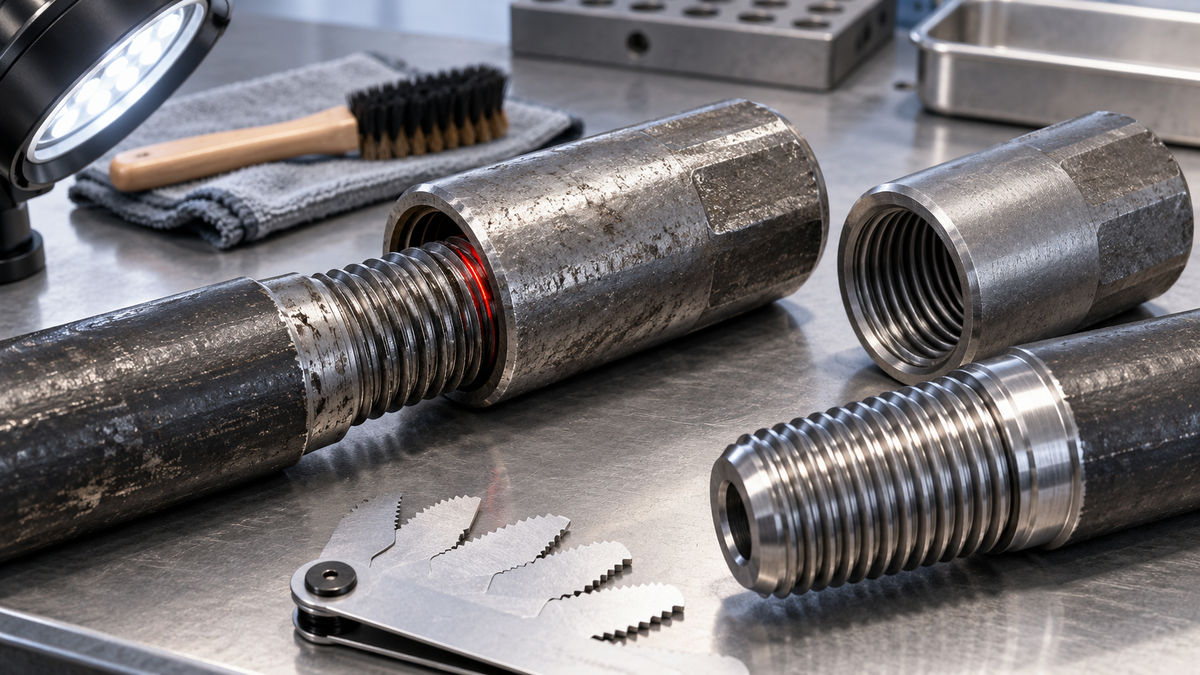

Respuesta directa: si un manguito de acoplamiento de martillo en cabeza se detiene después de unas cuantas vueltas, se atasca en una varilla o no alcanza la posición esperada según el ensamblaje aprobado, no lo fuerce con percusión, una herramienta de impacto, una llave de tubo o un par de apriete adicional. Primero confirme la familia de roscas y la arquitectura de la varilla, limpie ambas piezas, inspeccione los inicios de las roscas y las características de contacto, luego compare una variable a la vez con componentes controlados en buen estado. Libere la unión solo siguiendo el plano, el método de calibración o la referencia aprobada para ese sistema de herramienta exacto.
Esta guía cubre únicamente un desajuste inicial durante el ensamblaje manual limpio previo al servicio de las varillas de extensión de martillo en cabeza roscadas y los manguitos de acoplamiento. No establece un conteo de vueltas universal, longitud de enganche, espacio final o posición del hombro. Esos detalles varían según la familia de roscas, la estructura del manguito, el estado de desgaste y el diseño del proveedor. Si la unión se ensambló correctamente pero luego se aflojó durante la perforación, utilice el diagnóstico de unión floja; si un manguito se ensambló normalmente y después se agrietó, se sobrecalentó o se volvió difícil de desmontar, utilice la guía de fallas de manguitos de acoplamiento.
Defina el síntoma del ajuste antes de diagnosticarlo
"El acoplamiento no encaja" no es información suficiente para un proveedor o equipo de mantenimiento. Registre exactamente qué sucede durante el ensamblaje manual limpio con la máquina aislada:
- el manguito no entra en la rosca;
- entra pero se atasca después de una o varias vueltas;
- alcanza un tope repetible pero la posición del extremo de la varilla difiere de la referencia aprobada;
- encaja en un extremo de la varilla pero no en otro marcado como el mismo sistema;
- un extremo del manguito acepta la varilla y el otro no;
- encaja en un componente desgastado pero no en uno nuevo;
- gira suavemente pero deja una relación de extremo, puente o hombro inexplicable.
Estos patrones no demuestran una sola causa, pero determinan la siguiente comparación controlada. No llame defecto a cada espacio visible: algunos diseños de acoplamiento utilizan un puente o tope interno, mientras que otros tienen una geometría interna diferente. El plano aprobado o el ensamblaje maestro verificado controla la posición esperada.
Seis datos necesarios para una decisión de ajuste defendible
| Dato | Evidencia a capturar | Por qué es importante |
|---|---|---|
| Identidad de la rosca | Marcado, número de pieza, catálogo controlado o referencia de plano tanto para la varilla como para el manguito | Las conexiones de aspecto similar R32, T38, T45 u otras no son intercambiables. |
| Arquitectura de la varilla | Varilla de extensión macho-macho, varilla macho-hembra/MF, adaptador de culata u otro componente | El acoplamiento correcto y la secuencia de acoplamiento dependen de la disposición de los extremos. |
| Estructura del manguito | Estándar, puente completo u otra forma interna controlada por plano | Los topes internos y las posiciones esperadas del extremo de la varilla pueden diferir. |
| Estado del componente | Nuevo, usado anteriormente, reparado, corroído o no identificado; historiales de ambos acoplamientos | El desgaste o la deformación pueden hacer que un par no coincidente parezca encajar, o impedir que un par nuevo correcto se ensamble. |
| Comportamiento de enganche manual limpio | Qué extremo, dirección, vueltas aproximadas hasta la primera resistencia, repetibilidad y cualquier punto rugoso | Un atasco repetible proporciona una evidencia más sólida que una prueba de potencia incontrolada. |
| Referencia de aceptación controlada | Plano del proveedor, calibrador aprobado, par maestro o procedimiento de ensamblaje por escrito | No existe una regla universal segura de espacio o conteo de vueltas para las conexiones de martillo en cabeza. |
Si la identidad de la rosca es incierta, detenga la prueba de ajuste y utilice el flujo de trabajo de identificación de R32/T38/T45. Un intento de ensamblaje forzado no es un método de identificación.
Lo que suelen indicar los diferentes patrones de ajuste
| Patrón observado | Ruta de investigación probable | Acción inmediata |
|---|---|---|
| La varilla no entra en ninguno de los extremos del manguito | Familia de rosca incorrecta, arquitectura de componente incorrecta, primera rosca dañada, contaminación severa o sentido de giro incorrecto donde corresponda | Retenga ambas piezas; verifique la identidad antes de realizar más pruebas. |
| La varilla entra y se atasca en la misma posición en ambos extremos | Daño específico de la varilla, deformación, recubrimiento/escombros o geometría fuera del límite controlado | Compare esa varilla con un acoplamiento de referencia verificado; no repase ni rectifique la rosca. |
| Varias varillas verificadas se atascan en un extremo de un manguito | Daño en el extremo del manguito, rebaba, contaminación o no conformidad de la rosca interna | Segregue el manguito e inspeccione o calibre ese extremo. |
| Un manguito nuevo encaja en una varilla nueva pero no en una varilla desgastada conservada | Desgaste del componente conservado, deformación o identidad incierta | Inspeccione toda la interfaz de acoplamiento; no modifique el manguito nuevo para que encaje con la varilla vieja. |
| Un manguito usado acepta una varilla que un manguito nuevo verificado rechaza | El desgaste puede estar ocultando una falta de coincidencia o un daño | No trate el manguito desgastado como el maestro de aceptación. |
| El ensamblaje es suave pero la posición final difiere de lo esperado | Estructura de puente/tope diferente, revisión de pieza, geometría del extremo de la varilla o suposición visual incontrolada | Retenga para comparación con el plano o el maestro verificado; no infiera un defecto solo por el espacio. |
| El ajuste cambia después de la limpieza | Grasa apelmazada con finos, productos de óxido, recubrimiento de transporte o material extraño que afectaba el enganche | Inspeccione si queda daño y luego repita el ajuste en seco controlado solo si el procedimiento aprobado lo permite. |
Prueba de ajuste controlada de una variable
Realice esta prueba solo con la perforadora aislada, los componentes sin energía almacenada y siguiendo el procedimiento del sitio. El objetivo es localizar el componente inconsistente sin convertir una pieza en buen estado en un calibrador incontrolado.
- Identificar y separar. Etiquete la varilla sospechosa, el manguito y cada extremo. Registre las marcas, referencias del proveedor, estado y emparejamiento anterior.
- Limpiar sin alterar. Elimine la grasa suelta, la arenilla y los productos de corrosión utilizando el método aprobado. No lime, rectifique, repase ni golpee las roscas.
- Inspeccionar los inicios. Busque bordes deformados, crestas astilladas, abolladuras, marcas de rosca cruzada, partículas incrustadas, gripado y contacto asimétrico.
- Establecer el emparejamiento sospechoso. Aplique las piezas a escuadra a mano y deténgase ante una resistencia anormal. Registre el extremo, la dirección y la posición; no fuerce más allá del atasco.
- Cambiar un componente. Pruebe la varilla sospechosa con un manguito compatible verificado, o el manguito sospechoso con una varilla compatible verificada. Mantenga controlada la evidencia de la familia de roscas, el diseño y el estado.
- Invertir la comparación. Cuando sea práctico, pruebe el componente de referencia contra el otro extremo sospechoso. Una matriz de resultados es más útil que una prueba única de pasa/no pasa.
- Escalar a medición controlada. Si los resultados entran en conflicto, utilice el calibrador especificado, las dimensiones del plano o el maestro aprobado por el proveedor. La guía de inspección con calibrador de roscas explica por qué una verificación de ajuste del acoplamiento no demuestra la conformidad total.
Matriz de aislamiento de ajuste
| Componente sospechoso | Comparación de referencia | Patrón de resultado | Evidencia de disposición |
|---|---|---|---|
| Varilla A | Manguito verificado X | A se atasca en el manguito sospechoso y en X | La varilla A es el factor común; reténgala para inspección o calibración. |
| Manguito B | Varillas verificadas Y y Z | Ambas varillas se atascan en el mismo extremo de B | El extremo del manguito es el factor común; segregue B. |
| Varilla A y manguito B | Cada uno pasa con su propia referencia verificada | Solo el par A–B entra en conflicto | Verifique la revisión del diseño, la geometría del puente/tope, la acumulación de tolerancias y si las referencias representan realmente el sistema solicitado. |
| Piezas nuevas y usadas mezcladas | Par nuevo controlado | El par nuevo pasa; la pieza conservada causa fallo | Inspeccione el desgaste y la identidad de la pieza conservada; no modifique piezas nuevas para adaptarlas a un componente usado no verificado. |
| Todas las comparaciones entran en conflicto | Plano/calibrador no disponible | Sin línea base confiable | Retenga el lote o la sarta para obtener evidencia del proveedor; no realice liberaciones basadas solo en la similitud visual. |
Decisión de liberación: listo, prueba controlada, retener o rechazar
| Estado | Evidencia mínima | Acción requerida |
|---|---|---|
| LISTO | La identidad, la arquitectura y la estructura del manguito coinciden; el ensamblaje manual limpio es suave; la relación final cumple con el plano, calibrador o maestro aprobado; no hay daños presentes. | Registre el emparejamiento aprobado y ensamble utilizando la lubricación y el procedimiento operativo especificados. |
| PRUEBA DE MUESTRA CONTROLADA | Se cumplen los requisitos formales de ajuste, pero un nuevo proveedor, revisión o interfaz de edad mixta necesita confirmación operativa bajo un plan de prueba aprobado. | Defina la cantidad, los puntos de observación, los criterios de parada y el aprobador antes de perforar. |
| RETENER PARA CALIBRADOR O PLANO | La identidad es plausible, pero la posición de enganche, el comportamiento del puente/tope, la tolerancia o la revisión no pueden ser verificados. | Segregue las piezas afectadas y obtenga la evidencia controladora. No utilice percusión para "terminar" el ensamblaje. |
| RECHAZAR O RESELECCIONAR | Conflictos de familia de roscas o arquitectura; daño visible impide un enganche seguro; el calibrador controlado rechaza la pieza; o el proveedor confirma que la configuración es incorrecta. | Elimine la pieza del inventario disponible, documente la razón y solicite la configuración correcta. |
Acciones que destruyen evidencia útil
- introducir el manguito a la fuerza mediante percusión o rotación motorizada;
- usar apalancamiento adicional para superar un atasco inexplicable;
- rectificar, limar o repasar la rosca antes de la inspección;
- usar un acoplamiento muy desgastado como maestro para varillas nuevas;
- mezclar piezas sospechosas de nuevo en el inventario antes de registrar sus identidades;
- aprobar el ajuste solo por el diámetro exterior, color o etiqueta de la familia de roscas.
Estas acciones pueden dañar ambos componentes, ocultar el patrón de contacto original y convertir un problema de recepción contenido en una falla de la sarta de perforación. Los equipos de trabajo deben mantenerse e inspeccionarse bajo el sistema del sitio aplicable; el límite general de seguridad es consistente con la guía HSE PUWER.
Bloque RFQ para compatibilidad de ajuste de acoplamiento
Incluya lo siguiente en una consulta de reemplazo o reclamo:
- modelo de perforadora o drifter y referencia del adaptador de culata;
- familia de rosca de la varilla, arquitectura, cuerpo y longitud;
- rosca del manguito, estructura estándar/puente completo u otra, número de pieza, longitud y diámetro exterior;
- marcas, referencias de lote o partida y revisiones de documentos para ambas piezas;
- si cada componente es nuevo, usado o de historial desconocido;
- fotos de ambos inicios de rosca, interior del manguito, extremos de varilla y marcas;
- el síntoma de ajuste exacto y los resultados de la comparación de una variable;
- identidades de los calibradores, estado de calibración y resultados cuando se especificó inspección;
- cantidad afectada, referencia de envío o pedido de compra y disposición solicitada.
Registro de ajuste de acoplamiento
- Fecha, sitio, equipo e inspector:
- ID de varilla, marca, lote, arquitectura y estado:
- ID de manguito, marca, lote, estructura y estado:
- Familia de rosca controlada y revisión del documento:
- Resultado de la limpieza e inspección visual:
- Resultado del emparejamiento sospechoso y posición de la primera resistencia:
- ID de varilla de referencia y resultado:
- ID de manguito de referencia y resultado:
- Calibrador o plano utilizado, estado y resultado:
- Disposición: LISTO / PRUEBA DE MUESTRA CONTROLADA / RETENER PARA CALIBRADOR O PLANO / RECHAZAR O RESELECCIONAR:
- Acción correctiva, aprobador y fecha:
Preguntas frecuentes
¿Debería cada manguito de acoplamiento enroscarse completamente en la varilla a mano?
Debe engancharse de acuerdo con el diseño aprobado y el procedimiento de ensamblaje, pero "completamente" no es una posición visual universal. La familia de roscas, el puente o tope interno, la geometría del extremo de la varilla y el estado del componente controlan la relación esperada.
¿Puedo usar una varilla nueva para verificar si un manguito viejo está en buen estado?
Solo como una comparación controlada dentro de un plan de inspección aprobado. Una varilla nueva no es automáticamente un calibrador formal, y un manguito desgastado no verificado puede dañarla.
¿Un espacio visible demuestra que se suministró el acoplamiento incorrecto?
No. Compare el espacio o la posición final con el plano correcto, la muestra aprobada o el método de calibración. Un espacio puede indicar una falta de coincidencia, un daño o una estructura interna diferente, pero la apariencia por sí sola no decide cuál es el caso.
¿Puede la grasa evitar que un acoplamiento correcto se enganche?
La grasa apelmazada con finos o escombros puede afectar una prueba de ajuste. Limpie e inspeccione utilizando el procedimiento aprobado, luego aplique el lubricante especificado para el servicio. No use grasa adicional para ocultar un atasco.
¿Qué pasa si el manguito encaja en un extremo de la misma varilla pero no en otro?
Etiquete cada extremo y repita la comparación controlada. El patrón puede aislar daños locales, contaminación, desgaste o geometría, pero el rechazo formal debe usar la regla de inspección aprobada por el proveedor.
