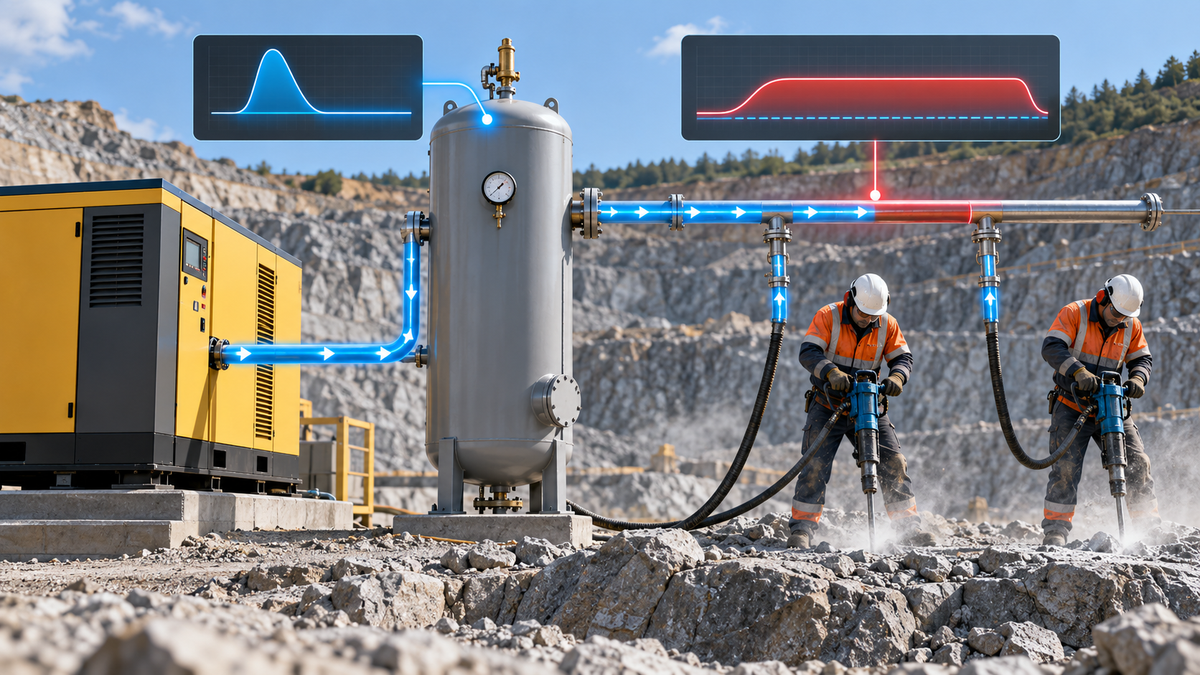

Respuesta directa: un receptor de aire puede ayudar a que un sistema de perforación neumática de rocas supere un pico de demanda breve y reducir la fluctuación rápida de presión, pero no puede compensar un déficit de flujo de aire sostenido. Si las perforadoras consumen más aire libre comparable del que el compresor puede suministrar continuamente a la presión y condiciones de sitio requeridas, el aire almacenado se agotará y la presión en la entrada de la herramienta caerá. Antes de comprar un receptor más grande, mida el evento de demanda, la respuesta del compresor, la presión del cabezal y la presión bajo carga en las perforadoras.
Utilice esta guía para determinar si la evidencia apunta a un transitorio corto que el almacenamiento pueda soportar, un déficit de suministro sostenido que requiera una acción del compresor, o un problema de distribución/control. No selecciona la capacidad del compresor, calcula el volumen del receptor ni certifica un recipiente a presión. La selección, instalación, inspección, protección de alivio y cumplimiento jurisdiccional del recipiente corresponden a especialistas calificados en aire comprimido y equipos a presión que utilicen las reglas locales aplicables.
Qué hace el receptor—y qué no hace
Un receptor almacena aire comprimido dentro de un rango de presión permitido. Esa energía almacenada puede soportar un evento breve mientras el sistema de control del compresor responde, separar picos cortos de la demanda promedio y ayudar a estabilizar la presión del sistema. El Compressed Air and Gas Institute identifica la demanda, la presión y la calidad del aire como los tres parámetros iniciales para el dimensionamiento del sistema y trata específicamente el volumen de almacenamiento adecuado como parte de una evaluación de la presión del sistema.
El receptor no crea aire. Durante la perforación sostenida, el compresor debe reemplazar el aire que cada perforadora, pierna de avance, circuito de barrido y otro usuario simultáneo consuma, además de las fugas. Un tanque grande puede retrasar una caída de presión; no puede evitarla cuando la capacidad suministrada promedio permanece por debajo de la demanda promedio.
| Problema observado | ¿Podría ayudar el almacenamiento adicional? | Evidencia requerida antes de decidir |
|---|---|---|
| La presión cae brevemente cuando las perforadoras comienzan juntas, luego se recupera y permanece estable | Posiblemente. Este es un transitorio corto que el almacenamiento y la respuesta de control pueden ayudar a gestionar. | Presión del cabezal y de entrada de la herramienta con marca de tiempo, secuencia de arranque, respuesta del compresor y tiempo de recuperación |
| La presión continúa cayendo mientras las perforadoras permanecen bajo carga | No, no como corrección principal. La demanda sostenida excede el suministro entregado o existe una restricción severa. | FAD comparable del compresor, demanda simultánea de las herramientas, fugas y mediciones bajo carga a través de toda la ruta de distribución |
| La presión del cabezal se mantiene estable pero una perforadora está débil | Generalmente no. Es más probable que la falla esté en esa rama, manguera, accesorios, lubricador, acoplamiento, herramienta o aplicación. | Presión simultánea del cabezal y de entrada de la herramienta sospechosa, además de una comparación con una rama en buen estado |
| La presión de la fuente cicla rápidamente con herramientas intermitentes | Posiblemente, pero los controles del compresor, las condiciones de funcionamiento mínimo y la secuenciación de la demanda deben revisarse junto con el almacenamiento. | Modo de control del compresor, respuesta de carga/descarga o de velocidad, registro de ciclos y perfil de demanda |
| La presión es baja en todas partes desde el momento en que comienza la perforación | Improbable. Primero verifique el suministro disponible del compresor, los puntos de ajuste, las restricciones de tratamiento y la capacidad de la red. | Mediciones en la fuente, aguas abajo del tratamiento, en el cabezal y en la entrada de la herramienta bajo la misma carga combinada creíble |
| La presión es aceptable cerca del receptor pero deficiente en el frente | No por sí solo. Una ruta de distribución larga o restrictiva puede anular el almacenamiento ubicado aguas arriba. | Diseño de tuberías y mangueras, diámetros interiores, longitudes, accesorios, válvulas, filtros, colectores y presión en cada punto de medición |
Defina la decisión de compra antes de solicitar un tamaño de tanque
No comience una solicitud de cotización (RFQ) solo con "se requiere volumen del receptor". Primero exponga el problema operativo y la decisión que el sistema debe respaldar:
- arrancar una o más perforadoras sin una caída de presión transitoria inaceptable;
- agregar una perforadora o rama a un sistema de compresor existente;
- reducir el ciclo rápido del compresor creado por la demanda intermitente;
- respaldar un pico local lejos del cabezal principal;
- separar una escasez de generación de una restricción de distribución; o
- poner en servicio una nueva flota de perforadoras frente a un requisito de presión acordado.
Cada decisión necesita un perfil de demanda diferente. La selección del receptor no puede separarse de los controles del compresor, el rango de presión admisible, la tubería, el equipo de tratamiento, la ubicación y la duración real del evento de demanda.
Recopile las ocho entradas que controlan la decisión
| Entrada | Qué registrar | Por qué es importante |
|---|---|---|
| Demanda de la herramienta | Modelo/configuración exacta de la perforadora, uso de aire nominal, presión y base de referencia | Evita que se sumen cifras incompatibles de cfm, L/s o m³/min |
| Carga simultánea | Máximo de perforadoras creíbles y otros usuarios operando al mismo tiempo | Las decisiones sobre el receptor deben abordar el evento combinado real, no solo la cantidad instalada o el promedio del turno |
| Duración del evento | Transitorio de arranque, intervalo de collarín, uso intermitente o perforación continua bajo carga | El almacenamiento es más relevante para eventos cortos delimitados, no para un déficit abierto |
| Suministro del compresor | Curva de aire suministrado/FAD a la presión de descarga requerida y corrección real del sitio | La potencia de placa y el desplazamiento teórico no indican el suministro utilizable en el sitio |
| Ventana de presión | Presión máxima permitida del sistema, banda de control del compresor y presión mínima aceptable en la entrada de la herramienta | Solo el rango de presión aprobado puede usarse como almacenamiento; la presión no debe elevarse para ocultar restricciones |
| Almacenamiento existente | Volúmenes de receptores, ubicaciones, estado de aislamiento, drenajes, condición y estado legal | No se puede asumir que el volumen desconocido o aislado está disponible |
| Ruta de distribución | Diseño de receptor a cabezal a rama, diámetros interiores, longitudes, accesorios, tratamiento y mangueras | El aire almacenado debe llegar a las perforadoras sin pérdidas excesivas |
| Controles y recuperación | Secuenciación del compresor, tiempo de respuesta, comportamiento de recuperación y alarmas | Un receptor y un sistema de control deben trabajar como una sola respuesta, no como componentes sin relación |
Utilice un trazado de presión cronometrado antes de cambiar el hardware
La evidencia pre-compra más útil es un trazado de presión sincronizado bajo un evento de producción creíble. Utilice instrumentos calibrados y un procedimiento de sitio autorizado. Registre la presión en el compresor o receptor primario, aguas abajo del tratamiento de aire, en el cabezal de trabajo y en una o más entradas de perforadora mientras las herramientas están bajo carga. Registre también qué perforadoras arrancan, cuándo lo hacen, cuánto dura la carga y cuándo el compresor cambia de estado.
- Documente la línea base en reposo y todos los usuarios de aire activos.
- Arranque las perforadoras planificadas en la secuencia normal o propuesta.
- Marque la presión más baja en cada punto de medición y el momento en que ocurre.
- Continúe el tiempo suficiente para determinar si la presión se recupera, se estabiliza o sigue disminuyendo.
- Repita el evento bajo la misma configuración para confirmar que el resultado es reproducible.
- Repita después de corregir fugas o restricciones conocidas antes de aprobar un nuevo almacenamiento.
- Interprete la forma, no solo el número más bajo.
Una caída breve seguida de una recuperación estable apunta a un problema de transitorios/control/almacenamiento. Una disminución constante durante la carga continua apunta a un déficit de capacidad sostenido. Una gran diferencia entre el cabezal y la entrada de la herramienta apunta a una pérdida de distribución. Un comportamiento diferente entre ramas comparables apunta a una restricción o fuga local.
Aplique la prueba de déficit de flujo de aire
Utilice un límite simple antes de cualquier cálculo de volumen del receptor:
Déficit de flujo de aire continuo = demanda simultánea creíble − suministro continuo del compresor corregido por el sitio.
Si el resultado permanece positivo durante la duración de la perforación normal, el receptor se descargará más rápido de lo que el compresor reemplaza el aire. No trate el volumen del receptor como la variable de aprobación; corrija la capacidad de generación, la demanda simultánea, las fugas o la distribución. Si el déficit existe solo durante un intervalo corto definido y el sistema tiene suficiente suministro de reserva para recuperarse, un diseñador calificado puede evaluar el almacenamiento y la respuesta de control usando la ventana de presión permitida.
No inserte el consumo de las perforadoras del catálogo y los cfm nominales del compresor en una fórmula de recipiente a menos que ambos valores de flujo de aire compartan una base de referencia conocida. Utilice la guía de consumo de aire y FAD para normalizar primero esas entradas. Para una flota mixta o una nueva rama, utilice la guía de dimensionamiento de compresores para flotas mixtas para establecer la demanda simultánea.
Decida entre almacenamiento, generación, distribución y evidencia
- CANDIDATO PARA ALMACENAMIENTO: el problema de presión es un transitorio corto y repetible; el suministro continuo cubre la carga sostenida; existe una ventana de presión aprobada; y los controles, el tiempo de recuperación, la ubicación y los requisitos de los recipientes a presión pueden ser diseñados conjuntamente.
- AGREGAR O RECONFIGURAR GENERACIÓN: la presión disminuye durante toda la perforación cargada normal, nunca ocurre la recuperación, o el suministro del compresor corregido por el sitio está por debajo de la demanda continua creíble.
- ARREGLE LA DISTRIBUCIÓN PRIMERO: la presión de la fuente/cabezal es aceptable pero la presión se pierde a través del tratamiento, tubería, colector, accesorios, lubricador, acoplamiento o manguera. El almacenamiento adicional aguas arriba no elimina esa restricción.
- ESPERE POR MEDICIONES: las bases de flujo de aire, la carga simultánea, los puntos de presión, la duración de la demanda, la curva del compresor, el volumen existente o el comportamiento de control son desconocidos. No libere una RFQ de receptor basada en suposiciones.
Lista de verificación para RFQ de receptor y revisión de diseño
Envíe al especialista en aire comprimido un paquete de datos controlado en lugar de solicitar un tanque genérico:
- sitio, altitud y rango de temperatura ambiente;
- marca/modelo del compresor, modo de control y curva de suministro corregida por el sitio;
- modelos exactos de perforadoras, base de demanda de aire y máximo de usuarios simultáneos creíbles;
- trazado de presión con marca de tiempo y duración del evento de demanda;
- volumen, ubicación y condición del receptor existente;
- dibujo completo de distribución con equipo de tratamiento y puntos de medición;
- presión máxima aprobada y presión mínima requerida en cada perforadora;
- tiempo de recuperación requerido y secuencia operativa;
- requisitos de drenaje, corrosión, inspección, aislamiento, protección y dispositivo de alivio;
- código de recipiente a presión aplicable, registro, documentación y responsabilidades de la persona competente.
En Estados Unidos, OSHA 1910.169 aborda los requisitos de instalación y mantenimiento de receptores de aire. Otras jurisdicciones pueden requerir diferentes códigos de recipientes, registros y regímenes de inspección. ISO 4414:2010 cubre la seguridad para sistemas y componentes de potencia de fluido neumático, pero excluye expresamente los compresores y los sistemas de distribución de fábrica, incluidos los receptores; no lo cite como el código de diseño del receptor.
Ponga en servicio el sistema completo bajo carga combinada
No acepte la instalación basándose en el volumen del recipiente, la presión del manómetro del compresor o una prueba sin carga. Vuelva a ejecutar el evento de producción aprobado y registre la presión de la fuente, el receptor/cabezal y la entrada de la herramienta en la misma línea de tiempo. Confirme que se mantiene la presión de operación mínima, que el compresor y los controles se recuperan según lo diseñado, que las ramas permanecen estables, que los drenajes y el tratamiento funcionan, que las fugas están controladas y que no se utilizó ningún aumento de presión no autorizado para obtener un resultado satisfactorio.
Registro de puesta en marcha
- Identidad del sistema: compresor, receptor, tratamiento, cabezal, ramas y revisión del dibujo.
- Equipo a presión: identificación del recipiente, presión permitida, protección de alivio, estado de inspección y parte competente responsable.
- Evento de demanda: modelos de perforadoras, usuarios simultáneos, secuencia de arranque, duración de la carga y otros usuarios de aire.
- Mediciones: IDs de los instrumentos y presión sincronizada en la fuente, el receptor/cabezal y cada entrada de herramienta crítica.
- Respuesta: presión más baja, tiempo hasta el mínimo, cambio de estado del compresor, tiempo de recuperación y condición estabilizada.
- Disposición: liberación, liberación condicional con un límite de operación nombrado, trabajo correctivo o espera por evidencia.
Preguntas frecuentes
¿Puede un receptor más grande hacer funcionar una YT28 con un compresor demasiado pequeño?
Solo por un intervalo limitado. Si el compresor suministra menos aire del que consumen la perforadora y otros usuarios durante la operación sostenida, la presión continuará cayendo después de que se agote el aire almacenado.
¿Debe colocarse el receptor cerca del compresor o cerca de las perforadoras?
La ubicación depende del evento de demanda, las pérdidas de distribución, los controles, el tratamiento, el acceso y los requisitos del recipiente a presión. Un receptor local puede soportar un transitorio remoto, pero no puede evitar una manguera aguas abajo de tamaño insuficiente o un diseño inseguro. Un diseñador calificado debe revisar el camino completo.
¿Se puede utilizar el ciclo de trabajo para seleccionar un compresor más pequeño?
El ciclo de trabajo ayuda a estimar el uso promedio de energía, pero no debe ocultar un período en el que varias perforadoras operen genuinamente juntas. El sistema debe soportar la carga simultánea creíble durante la duración real del evento.
¿Qué prueba que el receptor resolvió el problema?
Una prueba de carga combinada repetible que muestre una presión dinámica aceptable en las entradas de las perforadoras, un comportamiento estable de las ramas y la respuesta de recuperación acordada. El tamaño del receptor por sí solo no es una prueba.
Adapte la decisión del receptor al sistema de perforación de rocas
Comience con la demanda verificada de la perforadora y la presión bajo carga, luego decida si la restricción real es el almacenamiento transitorio, el suministro del compresor, los controles o la distribución. Revise la colección de Perforadoras de rocas y la perforadora de pierna de avance YT28. Para una revisión de configuración, envíe el número de perforadoras, el trazado de presión, la curva del compresor, el diseño de la manguera/red y las condiciones del sitio a través del formulario de solicitud de cotización.
