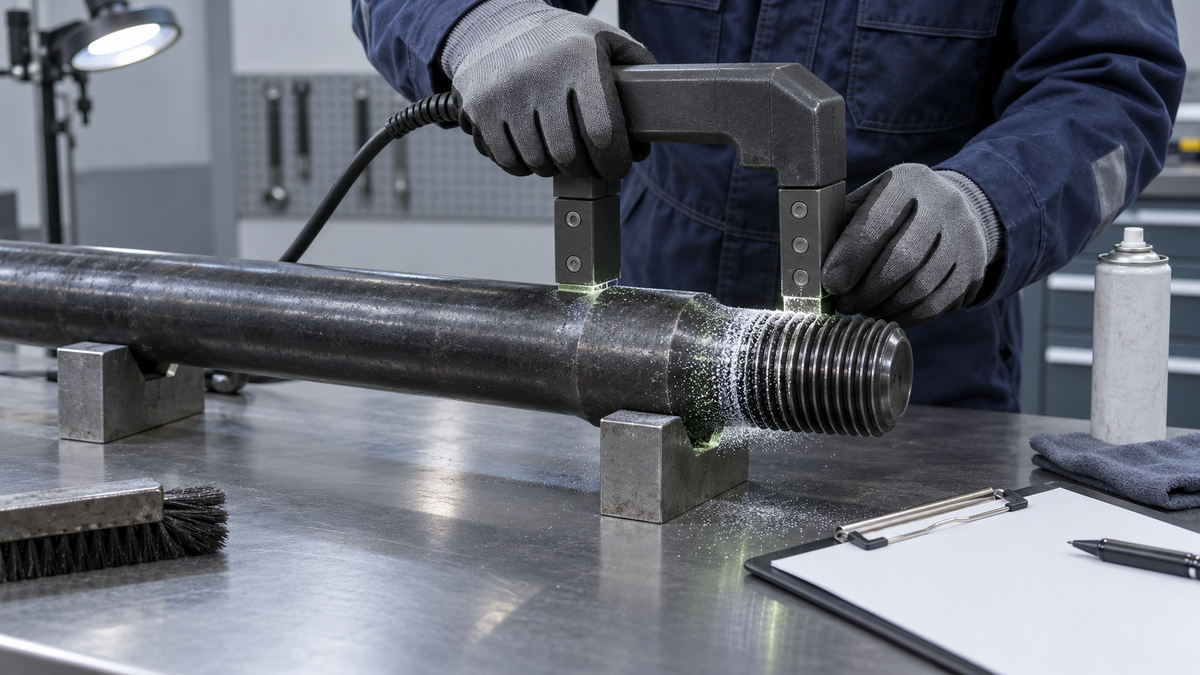

La inspección por partículas magnéticas (MPI o MT) puede revelar discontinuidades superficiales y subsuperficiales en varillas de perforación de martillo en cabeza de acero ferromagnético, pero solo cuando el procedimiento de inspección controla el estado de la superficie, la dirección de magnetización, el sistema de partículas, la iluminación, la cobertura y la interpretación. Para los compradores, un «apto» en MPI no es una garantía general de la calidad del material, la integridad interna, el tratamiento térmico o la vida útil. Es la evidencia de que las áreas especificadas fueron examinadas bajo las condiciones registradas y cumplieron con los criterios de aceptación acordados.
Esta guía explica lo que los equipos de adquisiciones deben solicitar cuando se utiliza MPI para la aceptación de varillas de martillo en cabeza. Está escrita para minas, canteras, contratistas de perforación y distribuidores que comparan las evidencias del proveedor antes del envío. El alcance correcto aún depende del diseño de la varilla, la especificación del material, la ruta de fabricación, el nivel de riesgo y el contrato de compra.
Lo que la inspección por partículas magnéticas puede —y no puede— demostrar
La MPI magnetiza un componente ferromagnético y aplica partículas magnéticas finas. Una discontinuidad que interrumpe el campo magnético puede crear una fuga de flujo; las partículas se acumulan en ese lugar y forman una indicación visible. El British Institute of Non-Destructive Testing describe la MPI como un método para detectar defectos superficiales y subsuperficiales en materiales fuertemente magnetizables, principalmente para la detección de grietas.
Para una varilla de perforación de acero, esto hace que la MPI sea relevante para indicaciones lineales o similares a grietas en superficies accesibles, incluidas las regiones roscadas y los cambios de sección. También puede revelar ciertas solapaduras, costuras o discontinuidades de procesamiento, según la orientación, la profundidad, el estado de la superficie y la sensibilidad del procedimiento.
| La MPI puede apoyar | La MPI no establece por sí misma |
|---|---|
| La detección de discontinuidades que rompen la superficie y algunas discontinuidades subsuperficiales | La integridad volumétrica interna a través de toda la sección de la varilla |
| El examen de raíces de rosca, salidas de rosca y zonas de transición especificadas | El grado de acero, la composición química o la condición del tratamiento térmico correctos |
| Indicaciones registradas para su evaluación según los criterios contractuales | La compatibilidad dimensional de la rosca o la aceptación mediante galga |
| Un resultado de inspección trazable para el lote definido y la cobertura | Una predicción de la vida a fatiga o la promesa de que no se desarrollará ninguna grieta futura |
La distinción entre una indicación y un defecto rechazable es importante. La acumulación de partículas puede ser el resultado de discontinuidades relevantes, geometría, cambios bruscos de sección o efectos de escritura magnética. Se requiere un procedimiento calificado y una interpretación competente antes de clasificar una indicación. La regla de aceptación debe provenir del plano, la especificación del producto, el plan de inspección aprobado o el contrato de compra, no solo del método de ensayo.
Por qué la geometría de la varilla hace importante el control del procedimiento
Las varillas de extensión de martillo en cabeza combinan cuerpos cilíndricos largos con extremos roscados, salidas de rosca, hombros y transiciones locales. Estas características afectan la dirección del campo magnético y pueden producir acumulaciones no relevantes. También crean áreas críticas donde un comprador puede requerir razonablemente un examen enfocado.
La máxima detectabilidad se obtiene cuando una discontinuidad es aproximadamente perpendicular al flujo magnético. Por lo tanto, una sola dirección de magnetización no puede abordar de manera confiable cada posible orientación de grieta. Un procedimiento destinado a encontrar tanto discontinuidades longitudinales como transversales necesita direcciones de campo adecuadas o una técnica multidireccional. Simplemente colocar un yugo una vez a través de un extremo roscado no es evidencia de una cobertura completa.
Zonas de inspección típicas a definir
- Raíces de rosca y flancos de carga: especifique qué roscas y cómo se cubrirá toda la circunferencia.
- Salida de rosca y transición del hombro: la geometría puede crear tanto concentración de tensión como indicaciones no relevantes, por lo que la cobertura y la interpretación deben ser explícitas.
- Áreas de transición recalcadas o forjadas: inclúyalas solo donde sea aplicable al diseño de varilla solicitado.
- Cuerpo de la varilla: defina si el examen cubre el cuerpo completo, zonas seleccionadas o una muestra de piezas. «Probado por MPI» sin una declaración de cobertura es demasiado vago.
- Áreas reelaboradas: si es posible el esmerilado u otra reelaboración permitida, exija un reexamen después de lograr el estado final de la superficie.
Las ubicaciones de inspección deben estar vinculadas al plano aprobado o a un mapa de inspección marcado. Los compradores deben evitar copiar una lista genérica de zonas en cada pedido, porque las configuraciones de varillas T38, T45 y otras pueden diferir en la forma del extremo, la geometría de transición y la ruta de fabricación.
MPI frente a ensayos por ultrasonidos para varillas de perforación
La MPI y los ensayos por ultrasonidos (UT) responden a diferentes preguntas. Pueden ser complementarios; uno no debe presentarse como un sustituto universal del otro.
| Punto de decisión | Ensayos por partículas magnéticas | Ensayos por ultrasonidos |
|---|---|---|
| Objetivo principal | Discontinuidades superficiales y subsuperficiales limitadas en material ferromagnético | Reflectores internos y discontinuidades dentro de la trayectoria acústica inspeccionada |
| Limitación del material | Requiere un material fuertemente magnetizable | Depende de las propiedades acústicas, la geometría, el acoplamiento y el procedimiento |
| Sensibilidad del extremo roscado | Puede ser útil para indicaciones de grietas superficiales accesibles con la orientación de campo adecuada | La geometría de la rosca puede complicar el acoplamiento y la interpretación de la señal |
| Evidencia para el comprador | Procedimiento, verificación de campo, medios, iluminación, cobertura, registro de indicaciones y disposición | Procedimiento, calibración, datos de sonda e instrumento, cobertura de escaneo, indicaciones registrables y disposición |
| Limitación clave | No demuestra la integridad interna completa | No reemplaza un examen superficial controlado para grietas finas que rompen la superficie |
Si la especificación de compra exige ambos métodos, defina propósitos y puntos de espera separados. Para la planificación de la calidad interna, consulte la guía de compra de PerfoMax para ensayos por ultrasonidos en varillas de perforación de roca. Un plan de inspección combinado también debe evitar frases ambiguas como «100% NDT» cuando no se establecen el método, las zonas y los criterios de aceptación.
Siete controles que un comprador debe exigir
1. Documento aplicable y revisión del procedimiento
Nombre la norma rectora o la especificación del cliente y exija un procedimiento escrito con una revisión controlada. La norma ISO 9934-1 cubre los principios generales para la inspección por partículas magnéticas. La ASTM E3024/E3024M aborda las aplicaciones industriales generales y establece que la norma debe complementarse con un procedimiento escrito detallado. El contrato debe identificar qué documento se aplica; listar varias normas sin una regla de precedencia puede crear expectativas contradictorias.
2. Idoneidad del material
El proveedor debe confirmar que el material de la varilla inspeccionada es ferromagnético y adecuado para la técnica seleccionada. La MPI no es aplicable a aleaciones no ferromagnéticas. La identificación del material pertenece a otra parte del plan de calidad, normalmente mediante el control de planos, la designación de grado, la trazabilidad de colada o lote y la documentación del material.
3. Estado de la superficie antes del examen
La cascarilla, el recubrimiento pesado, la grasa, los restos de mecanizado y la rugosidad pueden enmascarar las indicaciones o crear ruido de fondo. Exija el estado de la superficie permitido y el método de limpieza. Si se utiliza un recubrimiento de contraste blanco con partículas visibles, su aplicación debe ser parte del procedimiento controlado. Una fotografía que parece limpia no sustituye a un requisito de preparación de superficie registrado.
4. Técnica de magnetización y cobertura direccional
El procedimiento debe identificar el equipo, el tipo de corriente cuando sea aplicable, las direcciones del campo, las posiciones de disparo o yugo, el solapamiento y el método utilizado para verificar una magnetización adecuada. El BINDT señala que el campo magnético debe estar en un ángulo amplio con respecto a la dirección esperada de la grieta; por lo tanto, la inspección se aplica comúnmente en más de una dirección. Para las varillas roscadas, exija evidencia de que la circunferencia y las zonas de transición especificadas fueron realmente cubiertas.
5. Sistema de partículas y condiciones de visualización
Especifique si la técnica es visible o fluorescente, húmeda o seca, y cómo se controla el medio. La inspección fluorescente requiere condiciones de visualización UV-A controladas; la inspección visible requiere un contraste e iluminación apropiados. Los controles exactos deben seguir la norma rectora y el procedimiento aprobado. No acepte la afirmación no calificada de que un medio es siempre superior: la sensibilidad depende de la técnica completa.
6. Calificación e interpretación del personal
Solicite el esquema de calificación, el nivel del método, la autorización y la validez relevante para el rol del inspector. La persona que realiza la prueba y la persona que aprueba una disposición pueden tener diferentes responsabilidades. Los informes deben distinguir una indicación relevante, una indicación geométrica no relevante y una indicación falsa cuando el procedimiento rector utiliza esas clasificaciones.
7. Condición posterior al examen
Defina la limpieza, la protección contra la corrosión y cualquier requisito de desmagnetización después de la inspección. El magnetismo residual puede atraer residuos o afectar operaciones posteriores en algunas aplicaciones. Si la desmagnetización es necesaria y qué límite de campo residual se aplica, debe ser especificado por el procedimiento aplicable o el requisito de ingeniería; no existe un valor universal adecuado para cada pedido de varilla de perforación.
Lo que debe contener un informe de MPI
Un informe útil conecta el resultado con el pedido exacto y las condiciones de inspección. Como mínimo, solicite los siguientes campos:
- orden de compra, artículo, tipo de varilla, rosca, longitud y revisión del plano o especificación;
- identificación de la colada, lote o partida y la cantidad ofrecida, muestreada y aceptada;
- norma rectora, requisito del cliente y número de procedimiento con revisión;
- etapa de inspección y estado de la superficie;
- identificación del equipo, técnica de magnetización, direcciones del campo y método de verificación;
- tipo de partícula, método de aplicación y condiciones de visualización;
- áreas examinadas y cualquier área excluida o inaccesible;
- ubicación de la indicación, tipo, tamaño registrado cuando se requiera, evaluación y disposición;
- criterios de aceptación y el documento del que provienen;
- nombre del inspector, referencia de calificación, fecha y aprobación del informe.
Las fotografías pueden ser útiles para indicaciones significativas y la trazabilidad del lote, pero no reemplazan el registro estructurado. Una imagen de cerca sin un ID de varilla, escala, orientación y referencia de procedimiento es difícil de auditar.
Muestreo, puntos de espera y límites de reelaboración
El comprador debe decidir si la MPI se aplica a cada varilla, a una muestra definida, o solo a los primeros artículos y piezas de validación del proceso. Esa decisión debe seguir la criticidad del servicio, la capacidad del proceso, el desempeño previo, el tamaño del lote y los requisitos de ingeniería aplicables. No describa la inspección por muestreo como «100% MPI».
Cuando la inspección es un punto de espera, el envío o el procesamiento posterior no deben proceder hasta que la parte designada haya revisado el resultado. Cuando se trata de un punto de observación, defina el período de notificación y qué sucede si el comprador no asiste. La guía de plan de inspección y pruebas para varillas de martillo en cabeza de PerfoMax explica cómo asignar estos controles.
Cualquier reelaboración permitida necesita límites: método aceptable, eliminación máxima, restauración de la protección de la superficie, verificación dimensional y repetición de la MPI. Las indicaciones relevantes similares a grietas no deben eliminarse bajo una decisión informal del taller. Su disposición pertenece al proceso de ingeniería y calidad acordado.
Errores comunes en las adquisiciones
- Escribir solo «MPI requerido». Esto omite las zonas, el método, la etapa, el muestreo y los criterios de aceptación.
- Tratar una indicación como automáticamente rechazable. La geometría puede crear indicaciones no relevantes; las reglas de evaluación son esenciales.
- Usar la MPI como prueba de calidad interna. Es principalmente un método superficial y no debe reemplazar un examen interno adecuadamente especificado.
- Aceptar una sola dirección de magnetización. La orientación de la discontinuidad controla la detectabilidad.
- Ignorar el estado final de la superficie. Las pruebas antes del mecanizado final o la reelaboración pueden no representar la condición de envío.
- Revisar certificados sin vinculación de lote. Un informe técnicamente correcto es una evidencia débil si las piezas inspeccionadas no pueden vincularse al paquete entregado.
Lista de verificación de cláusulas para solicitud de cotización
Antes de solicitar una cotización, proporcione:
- sistema de varilla, rosca, configuración del extremo, longitud, cantidad y plano controlado;
- propósito de la MPI y zonas de examen definidas;
- norma rectora y requisito de aprobación del procedimiento escrito;
- etapa de inspección, estado de la superficie y protección posterior a la prueba;
- técnica visible o fluorescente si la ingeniería ha seleccionado una;
- nivel de muestreo o cobertura del 100% de las piezas, además de puntos de espera u observación;
- criterios de aceptación, reglas de registro de indicaciones y restricciones de reelaboración;
- calificación del personal y requisitos de contenido del informe;
- trazabilidad del lote, requisitos de fotografía e idioma del documento.
Para la revisión completa del envío, combine estos elementos con la lista de verificación de inspección previa al envío de varillas de perforación de martillo en cabeza.
Preguntas frecuentes
¿Puede la MPI detectar grietas internas en una varilla de perforación de martillo en cabeza?
La MPI está destinada principalmente a discontinuidades superficiales y subsuperficiales en material ferromagnético. No debe usarse para reclamar una cobertura interna completa. Si la preocupación son las discontinuidades internas, especifique un método de ultrasonidos apropiado u otro método calificado con su propio procedimiento y criterios de aceptación.
¿Significa cada indicación de MPI que la varilla es defectuosa?
No. Una indicación debe ser interpretada. La geometría de la rosca, los cambios de sección y los efectos magnéticos pueden crear patrones no relevantes. El inspector evalúa la indicación frente al procedimiento aprobado y los criterios de aceptación contractuales.
¿Por qué se necesitan a menudo dos direcciones de magnetización?
La detección es más fuerte cuando una discontinuidad cruza el campo magnético en un ángulo amplio. Debido a que las grietas pueden tener diferentes orientaciones, se utilizan múltiples direcciones de campo o una técnica multidireccional aprobada para mejorar la cobertura.
¿Deben los compradores especificar MPI visible o fluorescente?
Solo cuando el requisito de ingeniería y la capacidad del proveedor justifiquen la elección. Ambos requieren materiales, equipos y condiciones de visualización controlados. La MPI fluorescente no es automáticamente la respuesta correcta para cada varilla, y la MPI visible no es automáticamente insuficiente.
¿Puede un certificado de MPI reemplazar la inspección de recepción?
No. Puede apoyar la evidencia del proveedor para el lote y el alcance definidos, pero la inspección de recepción debe verificar la identidad, la cantidad, el embalaje, el estado visible y el conjunto de documentos requeridos. Los controles dimensionales o de galgas de rosca siguen siendo controles separados.
Especifique la evidencia antes de realizar el pedido
La MPI se vuelve comercialmente útil cuando la solicitud de cotización define la varilla, el riesgo, las zonas de examen, el procedimiento, el muestreo y la evidencia de aceptación antes de la producción. PerfoMax puede revisar estas entradas para varillas de perforación de extensión T38 y otras configuraciones de varillas de martillo en cabeza compatibles. Envíe el plano controlado, el estilo de rosca y extremo, las longitudes, las cantidades, el alcance de la inspección y los informes requeridos para que la cotización pueda separar el suministro estándar de los ensayos no destructivos específicos del proyecto.
