Inspeccione la soldadura fuerte de carburo de la broca de cincel H22 como una unión controlada, no como un filete cosmético. Un comprador debe verificar la especificación exacta de la broca y la identidad del lote, examinar cada límite accesible de inserto a acero en busca de grietas y discontinuidades graves, y exigir evidencia representativa del proceso o de muestras cuando la calidad interna de la unión sea importante. Un filete de apariencia continua puede respaldar la aceptación visual, pero no puede probar una cobertura total de la soldadura interna ni una unión metalúrgica sólida.
No existe un ancho de filete visible universal, un porcentaje de vacío permitido o un valor de prueba de tracción que se ajuste a todas las geometrías de brocas de cincel, grado de carburo, cuerpo de acero, aleación de relleno y tarea de perforación. Incluya el método de inspección, el plan de muestreo y la regla de aceptación en la especificación de compra antes de la producción. Si el proveedor no puede identificar el plano controlado y el procedimiento de soldadura fuerte que respalda la evidencia, no convierta una fotografía limpia en una conclusión técnica.
Qué hace la unión soldada en una broca de cincel H22

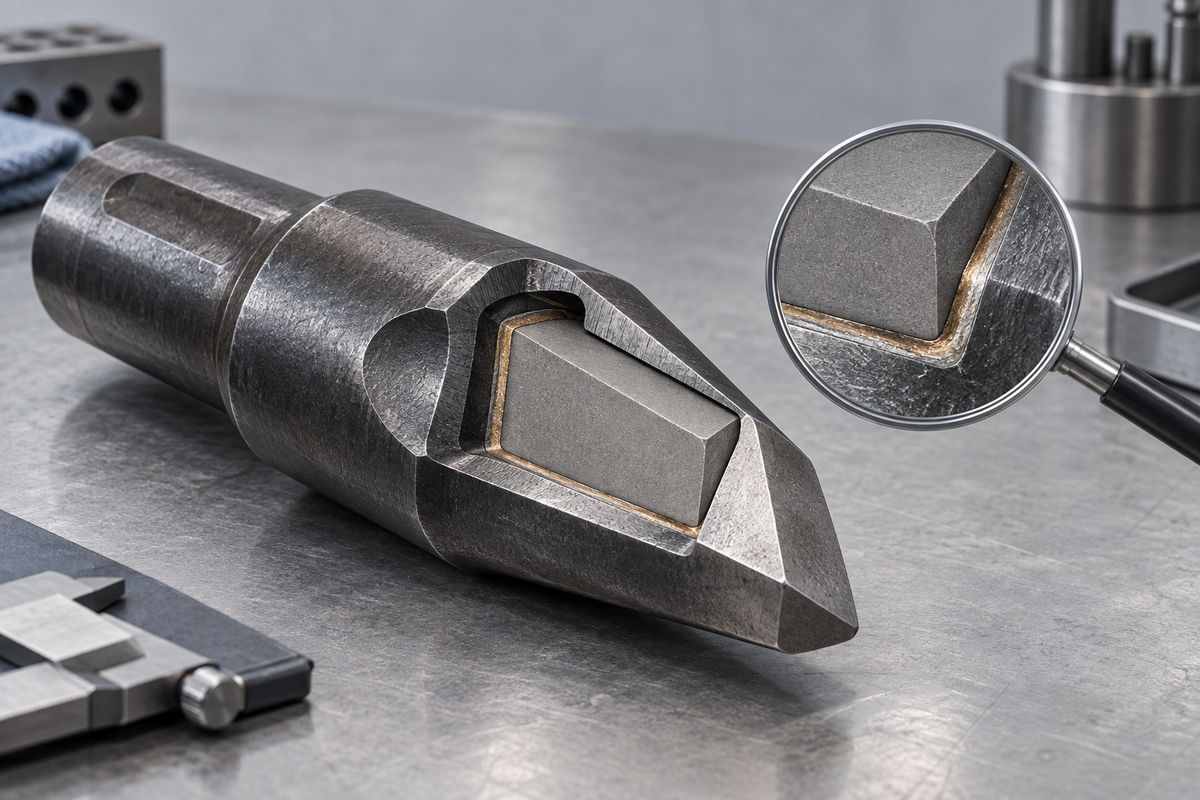

Una broca de cincel H22 combina un cuerpo de broca de acero con un inserto de carburo cementado en el extremo de corte. El inserto proporciona el borde de corte duro; el cuerpo de acero lo soporta, forma la trayectoria de barrido y soporta las cargas de impacto y rotación dentro de la roca. La soldadura fuerte une estos materiales diferentes mediante el flujo de un metal de relleno fundido hacia la interfaz diseñada sin fundir las piezas base de carburo o acero.
TWI define la soldadura fuerte como un proceso de unión en el que el metal de relleno se funde por encima de los 450 °C pero por debajo de la temperatura de fusión de los materiales base. También señala que el diseño de la unión debe proporcionar un espacio adecuado para la distribución del relleno mediante acción capilar, con el espacio requerido dependiendo de los materiales, el relleno y la atmósfera. Para una broca terminada, esto significa que la unión es un sistema fabricado: la geometría del inserto, la condición del zócalo, la limpieza, el relleno, el ciclo térmico y la práctica de enfriamiento son importantes.
El acero y el carburo cementado se expanden y contraen a diferentes tasas. Durante el enfriamiento, este desajuste puede crear tensiones residuales y, si el diseño o el proceso no pueden acomodarlo, grietas. Por lo tanto, los compradores necesitan evidencia de un proceso controlado, no la suposición de que más relleno visible crea automáticamente una mejor unión.
Para la distinción entre un perfil de cincel y otras estructuras de corte H22, vea brocas cónicas H22 de botón vs. cruz vs. cincel. Esta guía se centra únicamente en la evidencia de calidad de los insertos soldados y la aceptación de compra.
Lo que la inspección visual puede y no puede establecer
| Observación o método | Qué puede respaldar | Qué no puede probar por sí solo |
|---|---|---|
| Línea de unión limpia, continua y accesible | Apariencia externa consistente y ausencia de un espacio abierto obvio | Llenado interno completo, calidad de la unión o vida útil ante impactos |
| Grieta superficial visible en carburo, soldadura o acero | Cuarentena y revisión técnica | La profundidad total de la grieta o la causa raíz |
| Filete externo ausente o interrumpido localizado | Una discontinuidad documentada que requiere comparación con la regla acordada | El área interna no soldada |
| Exceso de relleno, residuo rugoso o decoloración intensa | Un aviso para revisar los controles de limpieza, calentamiento y acabado | Rechazo automático sin un criterio definido |
| Posición del inserto y alineación del borde de corte | Conformidad con las características del plano accesible | Profundidad de asiento oculta correcta o soporte interno |
| Radiografía o comparación ultrasónica | Información adicional sobre discontinuidades internas seleccionadas cuando la geometría y el método son adecuados | Un resultado de aprobación universal o, en el caso de la radiografía, prueba de unión metalúrgica |
| Muestra seccionada y metalografía | Examen directo de la interfaz muestreada, flujo de relleno y defectos internos seleccionados | Representación automática de cada broca a menos que el plan de muestreo sea válido |
El examen visual puede evaluar grietas superficiales accesibles, forma del filete y filetes discontinuos, pero no la porosidad interna o la falta de llenado. Los métodos radiográficos, ultrasónicos y destructivos son opciones cuya utilidad depende de la aplicación, la geometría y los requisitos de aceptación. Por lo tanto, el plan de inspección debe comenzar con el defecto a controlar, no con el instrumento que esté disponible.
Secuencia de inspección de soldadura fuerte de brocas de cincel H22 para el comprador
1. Bloquee la identidad del producto antes de juzgar la unión
Registre el número de pieza del proveedor, la interfaz de varilla H22, el ángulo de conicidad, el diámetro nominal de la broca, el perfil de cincel, el arreglo de barrido, la revisión del plano del inserto de carburo y el lote de producción. No acepte un informe encabezado únicamente como “broca H22”. La misma sección transversal de varilla se puede combinar con diferentes diámetros de broca, perfiles y detalles de conexión, y la evidencia de soldadura para un diseño controlado no califica automáticamente a otro.
2. Defina la regla de aceptación antes de la inspección
Establezca qué superficies se examinarán, la iluminación y el aumento si se especifican, los campos del informe, la unidad de muestreo y la acción para una muestra no conforme. Defina condiciones rechazables como cualquier grieta visible, un inserto suelto o desplazado, una grieta en el cuerpo o una discontinuidad que exceda el plano aprobado o la norma de referencia. No invente un límite numérico de filete o vacío durante la inspección de recepción; utilice el plano contractual, el procedimiento calificado o la muestra de control acordada.
3. Limpie sin destruir la evidencia
Elimine los restos de embalaje, aceite y residuos extraíbles mediante un método aprobado para los materiales. No esmerile, pula ni chorree agresivamente la línea de unión simplemente para mejorar su apariencia. Esas acciones pueden borrar una indicación superficial, cambiar el filete y hacer que la condición recibida sea imposible de reconstruir. Fotografíe la broca y la etiqueta del lote antes de cualquier limpieza que cambie materialmente la superficie.
4. Examine sistemáticamente el perímetro accesible
Gire la broca bajo una luz estable e inspeccione todo el límite visible de inserto a acero. Registre la ubicación de cualquier grieta, espacio abierto, filete interrumpido, exceso de relleno, hueco tipo erosión, oxidación inusual o limpieza incompleta. Verifique el borde de corte de carburo y el acero adyacente por separado; una grieta en cualquiera de los materiales base no es simplemente un problema de apariencia de la soldadura.
5. Verifique el asiento y la simetría del inserto con respecto al plano
Confirme que el inserto esté posicionado y alineado según lo requiere el plano controlado y que el borde de corte no esté visiblemente inclinado, desplazado o dañado mecánicamente. Use referencias definidas donde se requiera una verificación dimensional. Una fotografía tomada en un ángulo oblicuo es evidencia útil de la condición, pero no sustituye a un resultado dimensional de un método especificado.
6. Eleve las dudas sobre calidad interna a un método calificado
Si la aplicación, el historial de reclamaciones o el valor de compra justifican evidencia interna, acuerde un método adecuado con el proveedor y una parte de inspección competente. La radiografía puede revelar algunos vacíos internos cuando el espesor y la geometría de absorción lo permiten, pero no puede probar una unión metalúrgica adecuada. El examen ultrasónico suele ser comparativo y necesita una configuración y referencia validadas. El seccionamiento metalográfico expone directamente la interfaz muestreada pero destruye la muestra. El método, la sensibilidad, la calibración, la orientación y la regla de interpretación deben estar en el informe.
7. Vincule cada resultado al lote de producción
Un informe pulido es evidencia débil si las piezas muestreadas no se pueden rastrear hasta el envío. Requiera la identidad del lote o la serie en el informe, la cantidad representada, el método de selección de muestras, la revisión del plano, el inspector, la fecha, la identidad del equipo cuando sea relevante, los resultados y la disposición. Las fotografías deben mostrar la identidad de la pieza o un código de muestra rastreable, no un primer plano aislado sin vínculo con el lote.
Elección del nivel de evidencia
| Situación de compra | Evidencia proporcional | Limitación clave a indicar |
|---|---|---|
| Suministro repetido de un proceso estable y aprobado | Identidad del lote, registro de control del proceso e inspección visual definida | La liberación visual no demuestra la cobertura interna |
| Primer pedido o cambio de diseño | Revisión de planos, procedimiento de soldadura documentado, inspección del primer artículo y evidencia destructiva representativa | La muestra de calificación debe coincidir con el diseño y proceso de producción |
| Queja que involucra pérdida de inserto o agrietamiento prematuro | Cuarentena, preservación de piezas fallidas, comparación de lotes, seccionamiento u otro método de análisis de fallas | No asigne causas a partir de una fotografía de superficie |
| Tarea de alta consecuencia o específica del contrato | Plan de inspección y prueba aprobado por el comprador con método designado y criterios de aceptación | La capacidad del método debe ajustarse a la geometría de la unión y al defecto esperado |
El muestreo debe basarse en el riesgo y acordarse antes de la producción. Considere el tamaño del lote, la estabilidad del proceso, fallas previas, cambios de diseño y la consecuencia de una falla relacionada con el inserto. Una muestra aleatoria es significativa solo cuando se define el lote y se controla la selección. Si una muestra falla, la especificación de compra ya debería indicar si se debe ampliar la inspección, segregar el lote, retrabajar bajo aprobación o rechazar.
Errores comunes en la aceptación de soldadura de carburo
- Aceptar un filete brillante como prueba de calidad. La continuidad de la superficie no puede establecer la cobertura oculta del relleno ni la integridad de la unión.
- Usar un porcentaje de vacío arbitrario. La aceptación debe provenir del diseño controlado, el proceso calificado o la norma contractual y debe coincidir con el método de examen.
- Especificar una prueba de tracción genérica. Un dispositivo de prueba, la dirección de carga y el criterio de falla deben representar la unión y el control previsto; de lo contrario, el número no es comparable.
- Solicitar radiografía sin una revisión técnica. El acero, el carburo y el relleno tienen diferente absorción, y la orientación de la unión puede ocultar la característica de interés.
- Pulir indicaciones antes de documentarlas. Preserve la condición recibida y mantenga la identidad de la muestra.
- Mezclar lotes de producción en un informe. La evidencia debe identificar la cantidad y el lote que representa.
- Ignorar el daño del material base. Un filete de aspecto sólido no anula un inserto de carburo o cuerpo de acero agrietado.
Lista de verificación de RFQ y pre-embarque
- Interfaz de varilla H22 y ángulo de conicidad exacto
- Diámetro nominal de la broca, perfil de cincel y arreglo de barrido
- Plano controlado y revisión para el inserto y el zócalo
- Grado de carburo o designación de grado controlada por el proveedor
- Referencia del procedimiento de soldadura y regla de control de cambios aprobada
- Criterios de aceptación de la unión visible y condiciones de inspección
- Definición de lote, cantidad de muestra y método de selección de muestra
- Cualquier evidencia requerida de seccionamiento, metalografía, END o calificación mecánica
- Campos de informe, trazabilidad fotográfica y disposición de muestras fallidas
- Embalaje que proteja el borde de carburo y preserve las etiquetas de lote
La gama activa de brocas de cincel cónicas de 11° para varillas H22 de PerfoMax proporciona una ruta comercial actual para consultas basadas en el diámetro. La página del producto no reemplaza el control de especificaciones: confirme la interfaz de la varilla, la conicidad, el diámetro, el perfil de la cara, el arreglo de barrido y la evidencia de inspección requerida en la cotización.
Para un marco de control de recepción más amplio que separe la identidad, las dimensiones y la condición del carburo, utilice la guía de inspección de pre-embarque de brocas cónicas H22 relacionada. Aplique solo los módulos relevantes para el diseño de la broca de cincel y el plano acordado.
Preguntas frecuentes
¿Puede la inspección visual probar que el inserto de carburo está completamente soldado?
No. Puede identificar grietas accesibles, espacios abiertos, filetes interrumpidos y condiciones superficiales anormales, pero no puede probar el llenado interno completo o una unión metalúrgica sólida. La calidad interna necesita un examen calificado adecuado o una muestra destructiva representativa cuando sea necesario.
¿Significa un filete continuo que no hay vacíos internos?
No. Un filete externo continuo es solo evidencia de superficie útil. El flujo interno del relleno depende del diseño de la unión, el ajuste, la limpieza, la aleación, la distribución del calor y la atmósfera; pueden quedar discontinuidades ocultas detrás de un borde de apariencia aceptable.
¿Qué defectos visibles deberían activar la cuarentena?
Ponga en cuarentena cualquier pieza con una grieta visible en el carburo, la unión o el cuerpo de acero, un inserto suelto o desplazado, o una condición fuera del plano contractual o de la regla de aceptación. Documente la ubicación y preserve la pieza antes de decidir sobre el seccionamiento u otro análisis.
¿Debería radiografiarse cada broca de cincel H22?
No automáticamente. La radiografía depende de la geometría y el material y no puede verificar la unión metalúrgica. Úsela solo cuando una técnica calificada pueda detectar el defecto relevante y el riesgo justifique el costo; de lo contrario, un plan visual controlado más evidencia destructiva representativa puede ser más informativo.
¿Cómo debe vincularse la evidencia de soldadura al envío?
El informe debe identificar el lote de producción, la orden de compra, la revisión de la pieza y del plano, la cantidad representada, el método de selección de muestras, el método de inspección, los resultados, el inspector y la disposición. Las fotos de las muestras y las piezas de prueba necesitan identificaciones rastreables que las conecten con el mismo lote.
Solicite una cotización controlada de brocas de cincel H22
Envíe los detalles de la varilla H22 y la conicidad, el diámetro de broca requerido, el perfil de cincel, el arreglo de barrido, la aplicación en roca, la cantidad del pedido y la evidencia de inspección requerida. PerfoMax puede revisar la solicitud frente al alcance actual de suministro de brocas cónicas H22 y preparar una cotización controlada sin tratar una fotografía del producto como prueba de calidad de la unión.
Referencias técnicas
- TWI: ¿Qué es la soldadura fuerte? — definición del proceso, límite del material base y principio de espacio de unión capilar.
