La prueba de descarburación verifica si el calentamiento durante la forja o el tratamiento térmico ha reducido el carbono cerca de la superficie de una barra de perforación de martillo en cabeza. Para los compradores, el resultado útil no es un certificado que solo diga "descarburación verificada". La solicitud de cotización (RFQ) debe definir la barra muestreada y la ubicación, el método de prueba, cómo se informa la profundidad, la regla de aceptación y cómo se vincula el resultado al lote entregado.
La norma ASTM E1077 proporciona enfoques de cribado, microscopía, microindentación de dureza y análisis químico para estimar la profundidad de descarburación en el acero. No suministra un límite de aceptación universal para todas las barras de perforación. El comprador y el fabricante deben acordar el requisito del producto, el plan de muestreo y la regla de disposición antes de realizar la prueba. Esta guía aplica dicha lógica de adquisición a las barras de martillo en cabeza sin asumir un grado de acero, una ruta de tratamiento térmico o una profundidad permitida en particular.
Qué significa la descarburación para la compra de una barra de perforación
La descarburación es una reducción del contenido de carbono en la superficie del acero causada por la exposición a temperaturas elevadas. El cambio puede alterar la microestructura cercana a la superficie y la respuesta a la dureza. En una barra de perforación, esto hace que el problema sea relevante siempre que la especificación de compra dependa de una condición superficial controlada después de la forja, el laminado, el mecanizado y el tratamiento térmico.
La cuestión comercial es más específica que "¿existe alguna descarburación?". Un comprador necesita saber qué superficie se examinó, si el valor informado es descarburación total o parcial según el método seleccionado, y si el resultado cumple con un límite acordado para ese plano de la barra y proceso. Un resultado tomado de una ubicación del cuerpo fácil de cortar no debe tratarse automáticamente como prueba para un extremo roscado o una transición forjada.
| Evidencia | Qué puede respaldar | Qué no puede probar por sí solo |
|---|---|---|
| Micrografía pulida y atacada | Transición microestructural observada en la sección preparada | Contenido de carbono o condición de cada barra en el lote |
| Recorrido de microdureza | Cambio de dureza desde la superficie hacia una región interior estable | La causa de cada variación de dureza |
| Prueba de cribado | Separación de muestras claramente afectadas de muestras aparentemente no afectadas bajo el procedimiento establecido | Una profundidad precisa cuando el método no está diseñado para ello |
| Informe vinculado al lote | Resultado trazable para la muestra especificada y la etapa de inspección | Vida útil, desempeño ante fatiga o conformidad total del producto por sí mismo |
Elija el método de medición antes de solicitar un resultado
Medición microscópica
Se monta, esmerila, pule y ataca una sección transversal u otra sección especificada para que se pueda examinar la microestructura de la superficie al núcleo. La norma ASTM E1077 señala que los métodos microscópicos requieren una sección transversal pulida metalográficamente y pueden utilizarse para la aceptación de especificaciones, el control de fabricación y la investigación. Los compradores deben exigir el procedimiento de preparación, el aumento o escala calibrada, la regla de medición, el número de campos y el máximo reportado u otra estadística acordada.
Las micrografías son convincentes solo cuando incluyen la identidad de la muestra, la orientación, la ubicación de la superficie y la escala. Una sola imagen atractiva sin mediciones sin procesar o selección de campo puede ocultar variaciones locales.
Método de microindentación de dureza

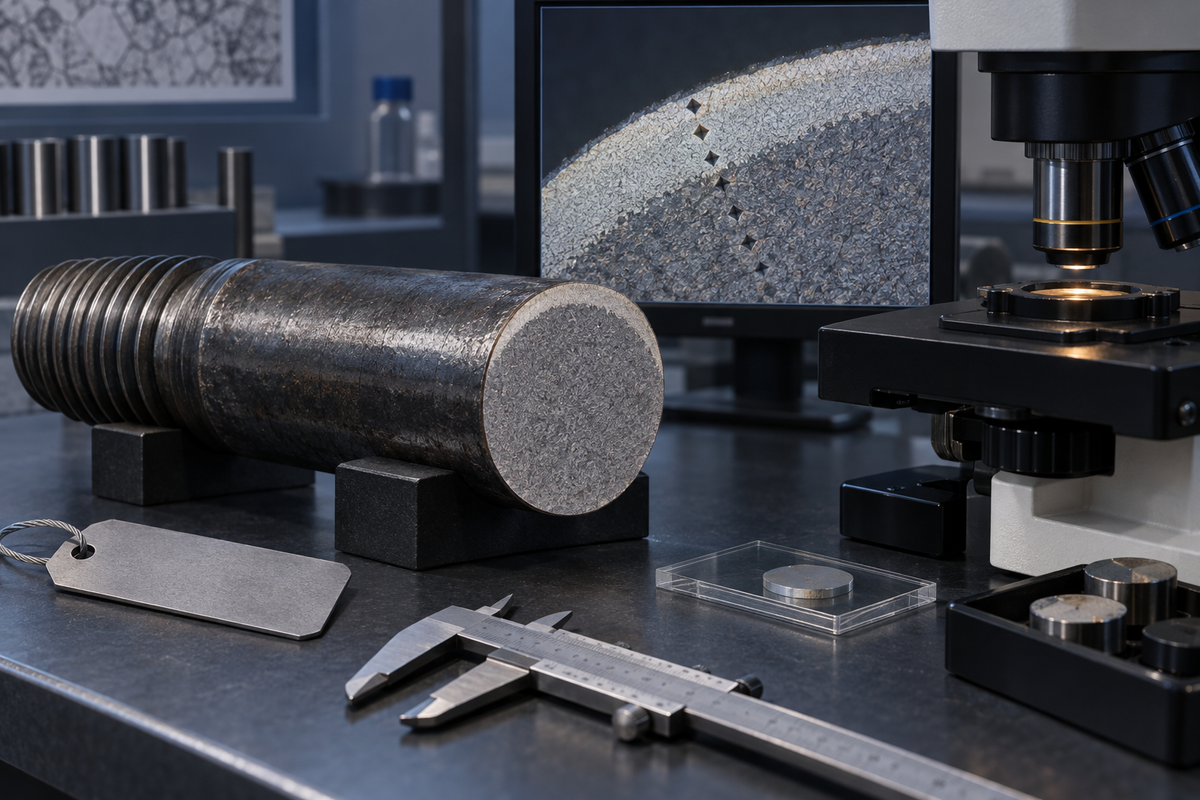

Se realiza una fila o recorrido de pequeñas impresiones de dureza en una sección transversal pulida desde cerca de la superficie hacia el interior. La norma ASTM describe este enfoque como adecuado para especímenes endurecidos con microestructuras razonablemente uniformes y para definir la profundidad hasta una dureza mínima o uniforme especificada. El informe debe indicar el método de dureza, la carga, el espaciado, la referencia de distancia, la base de aceptación y las lecturas individuales, no solo una curva trazada.
La prueba de dureza es sensible a la preparación, la colocación de la indentación, la microestructura local y el criterio elegido. No debe convertirse a porcentaje de carbono a menos que se haya establecido una relación validada para el material y condición específicos.
Enfoques de cribado y químicos
Los métodos de cribado pueden ser útiles para la segregación rápida de lotes o el monitoreo de procesos, pero la orden debe indicar si un cribado es suficiente para la aceptación o si se requiere un seguimiento cuantitativo. El análisis químico puede estimar el cambio de carbono mediante la eliminación incremental de material, aunque la norma ASTM señala limitaciones de forma y equipo. Para barras largas y roscadas, el seccionamiento destructivo y los métodos metalográficos o de dureza suelen ser más prácticos como evidencia contractual, sujetos al plan acordado.
La ubicación del muestreo importa tanto como el instrumento
Las barras de martillo en cabeza combinan un cuerpo largo con roscas, salidas de rosca, hombros y posibles transiciones forjadas o recalcadas. El historial térmico y la eliminación de material pueden variar según la ubicación. Por lo tanto, un plan de muestreo necesita un mapa de inspección vinculado al plano controlado.
- Cuerpo de la barra: identifique la distancia desde el extremo y si la muestra se toma de una sección terminada representativa.
- Extremo roscado: indique si la prueba concierne a la cresta, el flanco, la raíz, la salida de rosca o el material debajo de una superficie mecanizada.
- Transición forjada: inclúyala solo donde el diseño solicitado contenga esa característica y defina la orientación del seccionamiento.
- Ambos extremos: no asuma que un extremo representa al otro si la ruta de fabricación o la geometría difieren.
- Etapa del proceso: especifique si la muestra es después del tratamiento térmico final, mecanizado, tratamiento por granallado, rectificado u otra operación de acabado.
La prueba es normalmente destructiva. La RFQ debe decir si el laboratorio utiliza una barra de producción de sacrificio, una probeta de proceso probada como representativa del lote u otra muestra aprobada. Una probeta no es automáticamente equivalente a una barra roscada terminada; la equivalencia requiere un vínculo documentado con el material, el calentamiento, el tamaño de la sección y el procesamiento.
Construya una regla de aceptación defendible
El método de prueba explica cómo estimar la profundidad; no decide qué profundidad es aceptable para una barra PerfoMax o de la competencia. Establezca el límite a partir de la especificación controlada del producto, el requisito de diseño validado o el acuerdo comprador-proveedor. Evite copiar un valor de un sujetador, resorte, barra o grado de acero no relacionado.
| Control de RFQ | Decisión del comprador a declarar | Riesgo si se omite |
|---|---|---|
| Definición de profundidad | Total, parcial u otra medida explícitamente definida | El proveedor y el comprador reportan límites diferentes |
| Ubicación | Zona del plano, orientación y distancia desde la superficie terminada | Una muestra fácil sustituye al área crítica |
| Método | Norma rectora, procedimiento y técnica de medición | Los resultados de diferentes métodos se comparan como si fueran idénticos |
| Muestreo | Definición del lote, piezas seleccionadas y regla de escalada | Un resultado se trata como prueba para una población no definida |
| Límite y disposición | Valor de aceptación, regla de redondeo, reensayo y proceso de rechazo | Los resultados se negocian solo después de que aparece una falla |
Cuando se utilice primero un método de cribado, defina el detonante para realizar la prueba cuantitativa. Cuando se requieran mediciones replicadas, indique cómo se calcula el resultado. Si el límite está en o cerca de la capacidad de medición del laboratorio, exija a las partes que aborden la incertidumbre y la resolución antes de emitir la orden de compra.
Qué debe contener el informe de laboratorio
- orden de compra, artículo, plano y revisión de especificación;
- sistema de barra, rosca, longitud y configuración de extremo;
- identidad de colada, lote o partida y cantidad representada;
- método de selección de muestra, identidad de espécimen y ubicación de sección;
- etapa de inspección y condición de superficie;
- norma rectora y revisión del procedimiento de laboratorio;
- información de montaje, pulido y ataque cuando sea relevante;
- identificación del microscopio, durómetro o equipo analítico;
- estado de calibración o verificación aplicable al método;
- lecturas individuales, posiciones de medición, micrografías con escala y regla de cálculo;
- definición y resultado de descarburación reportado;
- límite de aceptación contractual, conclusión de aprobado/reprobado y disposición;
- operador, revisor, fecha del informe y autorización del laboratorio.
Para un plan de calidad más amplio, incluya esta prueba dentro del plan de inspección y prueba para barras de perforación de martillo en cabeza. No debe reemplazar la inspección con calibradores de rosca, verificaciones dimensionales, trazabilidad del material, pruebas de partículas magnéticas o pruebas ultrasónicas cuando dichos controles se requieran por separado.
Cómo deben revisar los compradores la evidencia del proveedor
- Haga coincidir el informe con la orden. Confirme el lote, el tipo de barra y la revisión del plano antes de examinar el valor medido.
- Verifique la zona muestreada. Compare el croquis o la fotografía de la sección con el mapa de inspección de la RFQ.
- Confirme el método y la definición de profundidad. La "profundidad de descarburación" está incompleta si no se indican el límite y la técnica.
- Revise la evidencia original. Busque micrografías calibradas, lecturas de dureza individuales y referencias de distancia a la superficie.
- Aplique la regla acordada. Utilice el límite contractual y la convención de redondeo, no una interpretación posterior al hecho.
- Controle la no conformidad. Exija la segregación, la revisión de la causa raíz, el muestreo ampliado o el rechazo de acuerdo con el plan de compra.
Si un resultado falla, no autorice mezclas, mecanizado u otro retrabajo sin confirmar que las dimensiones, la geometría de la rosca, la condición del tratamiento térmico y cualquier tratamiento de superficie posterior permanezcan conformes. Vuelva a probar la condición final cuando la disposición aprobada lo requiera.
Errores comunes de adquisición
- Solicitar "sin descarburación" sin un método o resolución. La frase no es una cláusula de aceptación medible.
- Usar solo la dureza superficial. Una lectura de superficie sin un recorrido controlado y una sección transversal puede no definir la profundidad.
- Aceptar una micrografía sin escala. No puede respaldar un resultado dimensional.
- Ignorar la ubicación de la muestra. El cuerpo, la rosca y las zonas de transición no son automáticamente equivalentes.
- Confundir una norma de método con un límite de producto. La norma ASTM E1077 explica los métodos de estimación; la orden aún necesita un requisito de aceptación.
- Romper la trazabilidad del lote. Un informe técnicamente sólido es una evidencia débil si no se puede vincular al paquete entregado.
Lista de verificación de RFQ para pruebas de descarburación
Envíe al proveedor el plano controlado de la barra, la especificación del acero o material, la condición de tratamiento térmico, las zonas críticas de muestreo, la definición del lote, el método de prueba, la definición de profundidad, el límite de aceptación, el número de muestras, la regla de reensayo, el formato de informe y el punto de retención o testigo requerido. Indique si se requiere un laboratorio externo acreditado y quién aprueba el procedimiento y la disposición final.
Para las barras de perforación de extensión T38 activas de PerfoMax, los compradores aún deben controlar por separado la forma de la rosca, la configuración del extremo, la longitud y los datos de aplicación. La evidencia de descarburación es una parte de un paquete de calidad específico para el proyecto, no un sustituto de la confirmación de compatibilidad.
Preguntas frecuentes
¿Cuál es la diferencia entre la descarburación total y la parcial?
Describen límites diferentes en la zona de superficie alterada. Las definiciones exactas y las reglas de medición deben provenir del método de prueba rector y la especificación de compra. No compare resultados a menos que ambas partes utilicen la misma definición.
¿Puede un durómetro portátil probar la profundidad de descarburación?
No por sí solo. La profundidad normalmente requiere una sección transversal controlada y un método que resuelva el cambio con la distancia desde la superficie. Un resultado de superficie portátil puede respaldar el cribado, pero no establece un perfil de profundidad.
¿Dónde se debe muestrear una barra de martillo en cabeza?
En las ubicaciones del plano que representen el riesgo y el proceso de fabricación que se está controlando. El cuerpo, la rosca, la salida de rosca y la transición forjada pueden necesitar una consideración separada. El comprador y el proveedor deben acordar el mapa antes de la producción.
¿Establece la norma ASTM E1077 la profundidad permitida para las barras de perforación?
No. Proporciona métodos de prueba para estimar la profundidad de descarburación en especímenes de acero. El valor permitido y la disposición del lote deben provenir de la especificación del producto o del acuerdo comprador-fabricante.
¿Puede una prueba destructiva liberar un envío completo?
Solo si el plan de muestreo aprobado define el lote y permite esa representación. El plan también debe establecer qué sucede cuando la muestra falla o cuando la trazabilidad del proceso está incompleta.
Especifique la evidencia antes de la producción
Envíe el sistema de barra, rosca, longitudes, cantidades, plano controlado, requisito de material, condición de tratamiento térmico, plan de lote y cláusula de descarburación propuesta. PerfoMax puede revisar si el muestreo y la documentación solicitados pueden incluirse en una cotización del proyecto y puede separar el suministro estándar de la evidencia de laboratorio adicional.
Para la revisión comercial, compare el paquete de evidencia con el sistema de barras de perforación, rosca, longitud y condiciones de servicio previstos antes de realizar el pedido.
