La perforación con martillo en cabeza es lenta: diagnostique las pérdidas de avance, rotación, barrido y sarta de perforación.

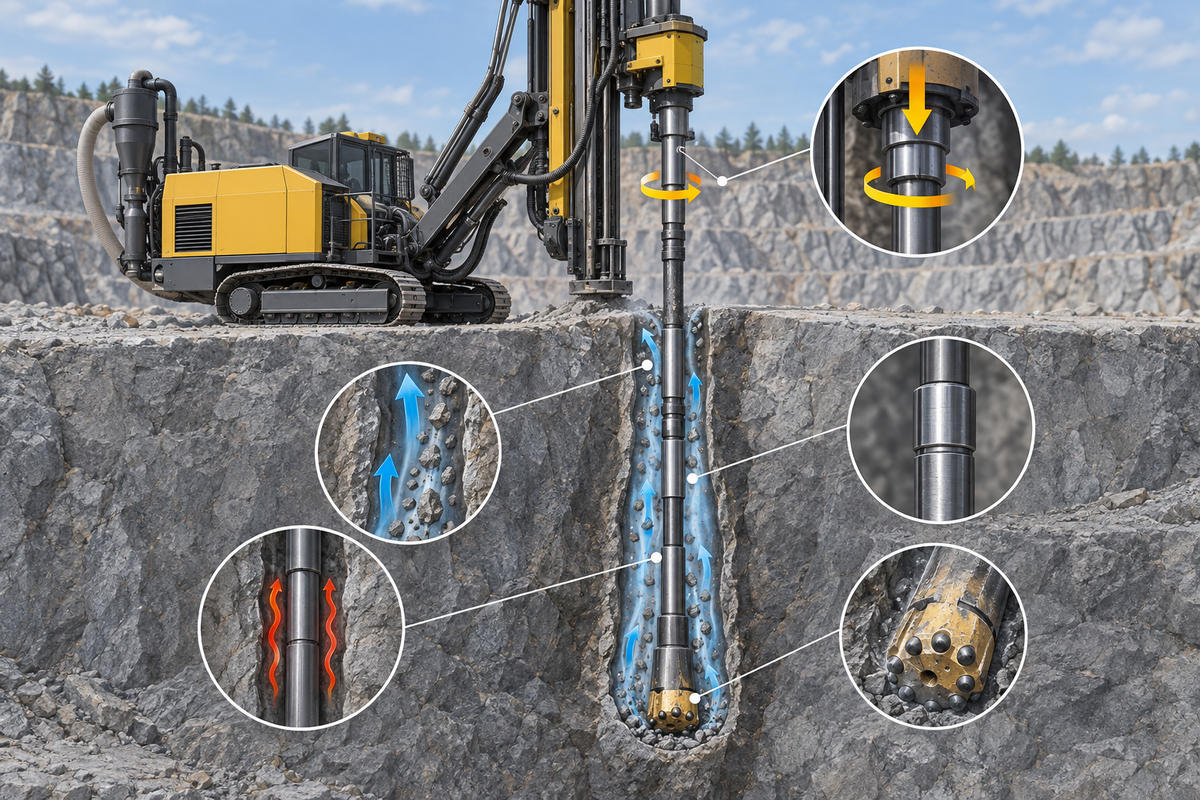

La perforación con martillo en cabeza lenta debe diagnosticarse como un cambio en todo el sistema de perforación, no como una prueba de que el martillo perforador, la varilla o la broca han fallado. Primero, compare la penetración en un intervalo repetible en un terreno similar. Luego, verifique el contacto broca-roca, el avance, la rotación, el barrido y el estado de la sarta de perforación, en ese orden. La variabilidad de la roca puede predominar en el resultado, mientras que el carburo desgastado, la mala eliminación de recortes, las juntas flojas o los ajustes incorrectos pueden desperdiciar energía de impacto. Los límites operativos del fabricante del equipo siguen siendo determinantes; esta guía es un marco de diagnóstico de campo, no un sustituto del manual de la máquina.

Defina la ralentización antes de cambiar los ajustes

La velocidad de penetración es la distancia perforada por unidad de tiempo. Un diagnóstico útil requiere una comparación estable: la misma clase de diámetro de orificio, longitud de sarta de perforación similar, el mismo tipo de broca, un terreno comparable y un modo de operación conocido. Un promedio de turno que mezcle el inicio de perforación (collaring), los cambios de varilla, los retrasos en la configuración y el tiempo de perforación no es una medición de penetración limpia.

Elija un intervalo de perforación fijo después del inicio y registre el tiempo de perforación transcurrido. Anote el orificio, la profundidad, el aspecto de la roca, la identificación de la broca, el conteo de varillas, el estado del acoplamiento, el ajuste de avance, el ajuste de rotación, el ajuste de percusión y la condición de barrido. Si el equipo proporciona datos de medición durante la perforación, compare tendencias en lugar de un solo valor instantáneo. El objetivo es determinar si la pérdida es repetible, relacionada con la profundidad, relacionada con la herramienta o confinada a una zona de terreno.

Un orden de diagnóstico práctico

Cambie una variable a la vez y mantenga cada cambio dentro del rango permitido por el fabricante del equipo y del martillo perforador. Si se cambian varios ajustes y componentes juntos, no se puede asignar una mejora a una causa y el problema a menudo vuelve.

1. Separe un cambio de roca de un cambio de sistema

La resistencia de la roca no es el único control geológico. La abrasividad, la estructura del grano, la meteorización, la foliación, las fracturas y el agua pueden cambiar cómo la broca rompe la cara y cómo los recortes abandonan el orificio. Compare orificios adyacentes y examine los recortes devueltos. Si cada herramienta y ajuste no ha cambiado pero la ralentización sigue una banda o estructura visible, documente la transición del terreno antes de condenar el equipo.

No utilice un intervalo rápido en terreno blando o fracturado como punto de referencia universal. Establezca líneas base por banco, frente, unidad de roca, clase de broca y profundidad de orificio. La investigación sobre perforación por percusión muestra que múltiples propiedades de la roca influyen en la penetración, por lo que una comparación justa debe controlar la geología tanto como el sitio lo permita.

2. Inspeccione la broca antes de aumentar la potencia

Deténgase y limpie la broca. Compruebe el perfil del botón, la retención del calibre, el carburo roto o flojo, la erosión de la cara, los puertos de barrido y la evidencia de desgaste asimétrico. Un botón aplanado o demasiado desgastado cambia la mecánica de contacto; el calibre perdido aumenta la fricción y puede crear una transición ajustada cuando una broca nueva de calibre completo entra más tarde en el orificio. El desgaste desigual también puede indicar una mala alineación o rotación en lugar de un problema con el material de la broca.

Utilice los criterios de reafilado y descarte del proveedor de la broca. El esmerilado solo por apariencia no es confiable, y perforar más fuerte con una broca dañada transfiere el impacto a las varillas, los acoplamientos y el martillo perforador. Si una broca que se sabe que está en servicio restaura la línea base en un terreno comparable, la sustitución controlada es una evidencia más fuerte que una suposición visual.

3. Compruebe el avance para un contacto broca-roca estable

El avance debe mantener la broca trabajando contra la roca sin forzar la sarta de perforación hacia una compresión inestable. Muy poco avance puede permitir la separación, vibraciones y energía reflejada. Demasiado avance puede detener o ralentizar la rotación, promover la flexión, aumentar la fricción y sobrecargar las roscas. El valor correcto depende del taladro, el ángulo del orificio, el sistema de herramientas, la roca y la profundidad; no hay una presión universal que sea segura de copiar entre equipos.

Busque un recorrido de avance suave, un sonido estable, una rotación consistente y una relación recta entre el avance y el orificio. Inspeccione los rieles de avance, los centralizadores y el posicionamiento de la pluma. Si la varilla se arquea o el acoplamiento roza contra la pared del orificio, aumentar el avance no es una cura. Regrese a la línea base documentada del fabricante original (OEM) y ajuste solo dentro del procedimiento especificado.

4. Confirme la rotación y el indexado de la broca

La rotación mueve el carburo a roca fresca entre impactos. Si la rotación es demasiado lenta para la condición de operación, los botones pueden golpear una superficie insuficientemente renovada. Si es excesiva, la broca puede patinar, desgastarse anormalmente y generar calor o torque innecesario. Un cambio repentino en el comportamiento de rotación puede indicar una variación en el suministro hidráulico o neumático, agarrotamiento en el orificio, roscas dañadas o una broca que ya no gira libremente.

Registre la respuesta real de rotación, no solo el ajuste de control. Esté atento a movimientos intermitentes, picos de torque y descentramiento del acoplamiento. Inspeccione si la combinación de varilla y broca coincide con la rosca y el diámetro previstos. Nunca intente compensar una sarta bloqueada o no coincidente forzando más rotación.

5. Verifique el barrido desde el suministro hasta el retorno al orificio

El barrido elimina los recortes y enfría la broca. Inspeccione toda la ruta: suministro, sellos, adaptador de vástago, orificios de barrido de la varilla, acoplamientos, puertos de la broca y el espacio anular alrededor de la sarta de perforación. La fuga en una junta o el bloqueo en la broca pueden reducir el flujo útil incluso cuando el manómetro de la fuente parece normal.

6. Rastree las pérdidas de energía a través de la sarta de perforación

Un sistema de martillo en cabeza transfiere ondas de tensión a través del adaptador de vástago, las varillas, los acoplamientos y la broca. Las caras de impacto dañadas, las estrías desgastadas, las roscas flojas o desalineadas, el contacto deficiente del hombro, las varillas dobladas y los acoplamientos severamente desgastados pueden reducir la energía útil en la broca o reflejarla a través del sistema. Las sartas más largas y más juntas añaden interfaces, por lo que una ralentización relacionada con la profundidad merece una inspección junta por junta.

7. Compruebe el martillo perforador y el equipo solo después de la ruta externa

Si las comprobaciones de roca, broca, avance, rotación, barrido y sarta de perforación no explican la pérdida, pase al martillo perforador, al sistema de control y al portador. Compare los datos de servicio disponibles con el manual del fabricante original. Las comprobaciones relevantes pueden incluir el suministro de percusión, la condición del acumulador, la lubricación, el acoplamiento del vástago, la fuga de sellos, la calibración del sensor y las alarmas de servicio. Estas inspecciones requieren personal capacitado y el procedimiento de aislamiento especificado.

Realice una prueba de confirmación controlada

1. Seleccione un área de prueba representativa y defina el intervalo de perforación medido.
2. Instale una broca verificada en servicio en una sarta inspeccionada y compatible.
3. Regrese los ajustes a la línea base documentada para ese equipo y sistema de herramientas.
4. Registre la geología, el ángulo del orificio, la profundidad, el conteo de varillas, los ajustes, la condición de barrido y el tiempo de perforación transcurrido.
5. Cambie solo un factor, luego repita en un terreno comparable.
6. Acepte un diagnóstico solo cuando el cambio sea repetible y la evidencia de desgaste o operación relacionada esté de acuerdo.

Errores comunes que ocultan la causa real

• Comparar intervalos diferentes: el tiempo de inicio y cambio de varilla se mezclan con la perforación a profundidad completa.
• Perseguir un solo ajuste: el avance aumenta cuando la broca está desgastada o el barrido está restringido.
• Ignorar los límites del terreno: un cambio geológico se reporta como un problema de calidad de la herramienta.
• Reemplazar solo la broca: acoplamientos desgastados, varillas dobladas o un vástago dañado permanecen en la sarta.
• Usar componentes mixtos no verificados: se asume que la designación de rosca, el diámetro, el hombro y la ruta de barrido son compatibles.
• Continuar después de un síntoma abrupto: un botón roto, puerto bloqueado o junta floja causa daños secundarios.

Información para enviar con una solicitud de proveedor o mantenimiento

Una solicitud de soporte útil debe incluir el modelo de equipo y martillo perforador, adaptador de vástago, sistema de rosca, cuerpo y longitud de la varilla, tipo de acoplamiento, diámetro y diseño de la broca, ángulo y profundidad del orificio, medio de barrido, descripción del terreno, horas del componente o metros perforados si se rastrean, y fotografías de la cara de la broca, calibre, roscas y extremos de impacto. Añada la comparación de penetración medida e identifique exactamente cuándo comenzó el declive.

Guías técnicas relacionadas

• Diagnóstico de vibración y traqueteo de varillas de perforación de martillo en cabeza
• Fallo de la varilla de perforación de martillo en cabeza: rotura, flexión y desgaste de la rosca
• Inspección de desgaste del adaptador de vástago de martillo en cabeza

Preguntas frecuentes

¿Por qué cayó repentinamente la tasa de penetración del martillo en cabeza?

Una caída repentina generalmente apunta a un evento en lugar de un desgaste progresivo normal. Deténgase y verifique si hay una transición de terreno, barrido bloqueado, carburo dañado, una conexión floja o dañada, contacto de avance inestable o agarrotamiento. Continuar la percusión antes de la inspección puede convertir una falla en daño a través de la sarta.

¿Puede el aumento de la presión de avance hacer que la perforación con martillo en cabeza sea más rápida?

Solo si el avance insuficiente es la causa verificada y el ajuste se mantiene dentro del procedimiento del fabricante original. El exceso de avance puede ralentizar la rotación, doblar la sarta, aumentar la fricción y sobrecargar las juntas. Comience desde la línea base aprobada y confirme el efecto con una prueba controlada.

¿Cómo interactúan la velocidad de rotación y el avance?

El avance mantiene el contacto mientras la rotación indexa la broca a roca fresca. Muy poco avance puede causar separación y vibraciones; demasiado puede crear agarrotamiento o flexión. Una rotación demasiado baja o demasiado alta para la broca y el terreno puede reducir la rotura eficiente de la roca. Deben evaluarse juntos, pero cambiarse uno a la vez durante el diagnóstico.

¿Puede un barrido deficiente reducir la penetración incluso cuando el agua o el aire llegan al inicio?

Sí. La fuente puede estar disponible mientras que las fugas, puertos bloqueados, un calibre de varilla restringido o un retorno anular inadecuado impiden una limpieza efectiva del fondo del orificio. Inspeccione la ruta de flujo completa y el carácter y la continuidad de los recortes que retornan.

¿Cómo puedo saber si la broca, las varillas o la roca causaron la ralentización?

Use sustitución controlada y medición repetible. Compare terrenos similares, instale una broca verificada en servicio, inspeccione cada junta y registre un intervalo de perforación fijo. Si el rendimiento sigue al terreno, la geología es influyente; si sigue a un componente o sarta, la evidencia de inspección debería identificar la ruta de pérdida.

Referencias técnicas

• S. Kahraman, “Propiedades dominantes de la roca que afectan la tasa de penetración de los taladros de percusión,” International Journal of Rock Mechanics and Mining Sciences.
• Asociación Sueca de Ingeniería de Rocas, recursos de conocimiento de la industria y orientación de perforación.
