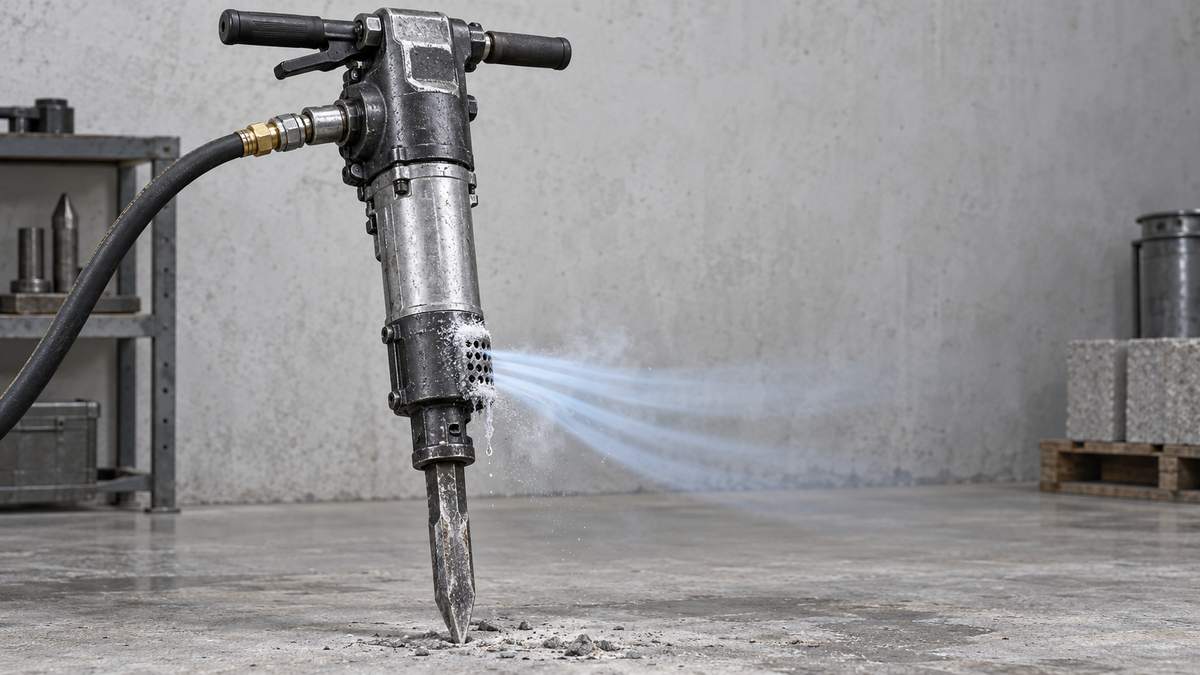

El puerto de escape de un martillo neumático es la salida por la que se libera el aire comprimido después de haber accionado la válvula y el pistón. Por lo tanto, el escape es una parte funcional del ciclo de percusión, no una abertura sobrante que pueda taparse o cubrirse. Su ubicación, área abierta y cualquier difusor o silenciador aprobado afectan la libertad con la que respira la herramienta, la dirección del chorro de aire y la cantidad de ruido de escape que llega al operador. Bajo ciertas condiciones, pueden aparecer humedad, neblina de lubricante y escarcha en la salida, pero la formación persistente de hielo, un sonido de escape anormal o una potencia de golpe débil requieren una inspección controlada en lugar de una restricción improvisada.
Esta guía explica la ruta del escape y sus límites para los martillos neumáticos de mano utilizados en minas, canteras, trabajos viales y demolición industrial. No sustituye al manual de servicio de un modelo específico. La geometría del puerto, la compatibilidad del silenciador, los requisitos de lubricación y los procedimientos de desmontaje son específicos de cada modelo.
Qué hace el puerto de escape en el ciclo de percusión
El aire comprimido entra a través de la entrada y es distribuido por el mecanismo de válvula del martillo hacia un lado del pistón y luego al otro. La presión acelera el pistón hacia el vástago de la herramienta para propinar un golpe. El aire de la cámara anterior debe salir a medida que el pistón retrocede. Este pasa por conductos internos y sale a través de una o más aberturas de escape en el cilindro o en la tapa de escape.
El proceso se repite muchas veces mientras el acelerador se mantiene abierto. Por lo tanto, el escape llega como pulsos de presión rápidos en lugar de una descarga única y constante. El patrón de pulsos es una razón por la que un martillo en buen estado tiene un sonido de escape característico. También es la razón por la que una salida bloqueada puede afectar algo más que el ruido: puede interferir con la caída de presión en una cámara y alterar el tiempo o la fuerza del siguiente movimiento del pistón.
La ruta exacta varía. Algunos martillos utilizan puertos laterales expuestos; otros utilizan una tapa de escape perforada, un difusor o un conjunto de silenciador específico para el modelo. Estos componentes deben tratarse como piezas diseñadas específicamente para la herramienta. Una tapa aparentemente similar de otro modelo no es automáticamente intercambiable.
El escape normal, la restricción y las fugas son condiciones diferentes
| Observación | Interpretación probable | Respuesta adecuada |
|---|---|---|
| Pulsación regular mientras el martillo golpea normalmente | El aire usado sale con cada ciclo de operación | Mantenga la salida orientada lejos de personas y escombros sueltos |
| Ligera neblina de lubricante en el escape | El aceite arrastrado a través de una herramienta neumática lubricada puede ser expulsado con el aire | Verifique que se estén utilizando el lubricante y el método de alimentación especificados; evite la exposición y la contaminación de superficies |
| Condensación o escarcha temporal | El aire al expandirse se enfría; el agua transportada en el suministro puede condensarse o congelarse | Revise los drenajes, separadores, la condición de la línea de aire y las instrucciones del modelo para clima frío |
| Acumulación de hielo hasta estrechar los puertos | La salida se está restringiendo y el sistema de aire podría transportar humedad excesiva | Detenga, aísle, despresurice y corrija el problema de humedad o temperatura |
| Golpes débiles con un sonido de escape amortiguado o alterado | La restricción es una posibilidad, pero la baja presión de entrada, fugas en mangueras, o fallas en la lubricación, válvula o pistón pueden producir síntomas similares | Inspeccione sistemáticamente; no diagnostique solo por el sonido |
| Flujo de aire continuo y fuerte al soltar el acelerador | Esto no es un escape de percusión normal y puede indicar una falla en el acelerador, válvula, sello o conexión | Aísle el aire y siga el procedimiento de servicio específico del modelo |
“Escape” describe la descarga prevista después de una expansión útil. “Fuga” describe el aire que escapa donde o cuando no debería. Ambos pueden sonar similares en un área de trabajo ruidosa. Confirme la posición del acelerador, si el pistón está realizando su ciclo y el origen físico del flujo de aire antes de determinar una falla.
Por qué es importante la contrapresión
La contrapresión es la resistencia contra el aire saliente. Puede ser creada por suciedad acumulada, hielo, una tapa dañada, un silenciador incompatible o una envoltura improvisada colocada sobre la salida. El problema práctico no es solo que el aire salga más lentamente. La presión residual puede cambiar la diferencia de presión que actúa sobre el pistón y la válvula, por lo que el martillo puede funcionar de forma irregular, perder fuerza de impacto, calentarse más en algunas áreas o detenerse.
No existe un límite universal en campo para la contrapresión de escape aceptable en todos los martillos. El valor aceptable depende del sistema de válvulas interno y de las condiciones de prueba del fabricante. Por eso, un comprador debe solicitar un silenciador aprobado para el modelo en lugar de seleccionar un accesorio neumático genérico solo por la rosca o el diámetro exterior.
La guía de seguridad de aire comprimido del Health and Safety Executive (HSE) del Reino Unido establece que los silenciadores de escape deben generar una contrapresión mínima y ser compatibles con el agua y los lubricantes utilizados. La misma guía recomienda ubicar o proteger los escapes para que los trabajadores no estén expuestos al chorro de aire. Para un martillo portátil, el componente de escape original del modelo es la referencia de diseño que debe prevalecer.
Control de ruido: difusor, silenciador y posición del operador
El ruido de escape se produce cuando el aire comprimido pulsante se expande hacia la atmósfera. El impacto mecánico, la herramienta golpeando el material y la vibración de las estructuras circundantes añaden otras fuentes de ruido. Un silenciador puede reducir la contribución del escape, pero no puede hacer que toda la tarea de demolición sea silenciosa.
Un difusor principalmente divide o redirige el chorro. Un silenciador utiliza conductos o elementos absorbentes de sonido para atenuar las pulsaciones de presión. Los términos a veces se usan de forma imprecisa en la literatura de ventas, por lo que los equipos de adquisición deben preguntar qué hace realmente la pieza y si los datos de ruido publicados se midieron con esa pieza instalada.
Especifique el número de pieza del silenciador o tapa de escape aprobado junto con el modelo exacto del martillo y su revisión. Obtenga las instrucciones de instalación y servicio correspondientes antes de aceptar un sustituto. Unas dimensiones de montaje similares no garantizan un flujo de aire, retención o rendimiento en pruebas de ruido compatibles.
Nunca sustituya piezas con tela, cinta, espuma, mangueras o placas fabricadas para reducir el sonido. Tales adiciones pueden atrapar aceite y escombros, crear contrapresión, soltarse por la vibración o redirigir el chorro de aire hacia el operador. Utilice protección auditiva, planificación de la zona de trabajo y equipo de protección personal requerido por el sitio, además de cualquier tratamiento de escape aprobado por el fabricante.
Por qué aparecen la humedad, la neblina de aceite y el hielo
Enfriamiento por expansión
El aire se enfría a medida que se expande desde la presión de trabajo hasta la presión atmosférica. Los pulsos de escape repetidos pueden hacer que el puerto y el metal adyacente estén notablemente más fríos que el resto de la herramienta. Si el aire contiene vapor de agua o líquido arrastrado, el enfriamiento puede producir condensación o escarcha visible.
Agua en el sistema de aire
La humedad ambiental, el calentamiento y enfriamiento del compresor, el drenaje del receptor, el post-enfriamiento, la condición del separador, el recorrido de las mangueras y la temperatura del sitio influyen en la cantidad de agua que llega a la herramienta. El HSE señala que el aire sucio o húmedo puede contribuir a la corrosión y al bloqueo de válvulas, y recomienda suministrar aire que sea tan seco, limpio y frío como permitan las condiciones del sitio. Un puerto de escape congelado puede ser el extremo visible de un problema de calidad del aire aguas arriba.
Arrastre de lubricante
Los martillos que requieren lubricación en línea o integrada descargan algo de aceite con el escape. Por lo tanto, una neblina ligera puede ser consistente con una lubricación normal, pero "más aceite" no es una cura segura para la formación de hielo o un impacto débil. Una alimentación excesiva puede aumentar la neblina, contaminar el área de trabajo y ocultar la causa real. Siga el grado de lubricante, la disposición del lubricador y el ajuste especificados para el modelo y las condiciones ambientales.
Para obtener una secuencia detallada de preparación para sitios fríos, consulte Operación de martillos neumáticos en clima gélido.
Inspección en campo sin desmontar el martillo
- Detenga y aísle el suministro de aire. Cierre la válvula de suministro, libere la presión atrapada utilizando el método aprobado y confirme que la manguera y la herramienta estén despresurizadas antes de tocar el área de escape.
- Identifique la salida prevista. Use el diagrama de piezas o el manual del operador. No asuma que cada abertura en una fundición es un puerto de escape.
- Inspeccione el exterior. Busque polvo acumulado, pasta de concreto, pintura, cinta, hielo, una tapa aplastada, sujetadores sueltos o un silenciador desplazado.
- Verifique el componente de escape aprobado. Confirme el número de pieza correcto, la orientación, el acoplamiento y la condición de servicio. Reemplace los elementos dañados o saturados siguiendo el procedimiento del fabricante.
- Revise la calidad del aire aguas arriba. Drene el receptor y los separadores según sea necesario, inspeccione los filtros, confirme la condición del lubricador y busque puntos bajos donde pueda acumularse condensado en la manguera.
- Pruebe bajo condiciones controladas. Vuelva a conectar solo después de que las guardas y componentes estén seguros. Observe el comportamiento de golpe y la dirección del escape desde una posición segura. Si el problema persiste, retire la herramienta del servicio para una inspección calificada.
No inserte cables, taladros o boquillas de aire comprimido en los puertos mientras el martillo esté conectado. Los pasajes internos pueden llevar directamente a la válvula y al cilindro; sondear puede introducir escombros o dañar una superficie mecanizada. Las precauciones generales sobre aire comprimido también prohíben dirigir el aire hacia el cuerpo. Consulte los requisitos aplicables en OSHA 1926.302 y las reglas locales del sitio.
Cómo separar un problema de escape de un problema de suministro de aire
Un escape restringido es solo una posible causa de una operación débil o irregular. Utilice una secuencia que preserve la evidencia:
| Verificación | Qué puede revelar | Error común |
|---|---|---|
| Presión en la herramienta mientras opera | Si la manguera, los acoplamientos o la capacidad del compresor causan una pérdida de suministro excesiva | Confiar en la lectura del panel del compresor |
| Condición del diámetro de la manguera y acoplamientos | Dobladuras, pasajes de tamaño insuficiente, sellos dañados o restricciones aguas arriba | Cambiar el componente de escape antes de confirmar el flujo de suministro |
| Evidencia de lubricación | Funcionamiento en seco, aceite incorrecto, lubricador vacío o alimentación excesiva de aceite | Agregar aceite sin medir en la entrada |
| Salida de escape y silenciador aprobado | Hielo, escombros, daño por impacto o un accesorio no coincidente | Retirar un componente de seguridad y operar indefinidamente sin él |
| Condición de la válvula y del pistón | Desgaste interno, atascamiento, rayaduras o problemas de sellado | Abrir el martillo en el sitio sin instalaciones limpias o autorización de servicio |
Para conocer la ruta completa del flujo desde la entrada hasta el pistón y el escape, lea ¿Cómo funciona un martillo neumático?
Preguntas para RFQ y pre-compra sobre control de escape
Para una mina, contratista o distribuidor en el extranjero, las preguntas relacionadas con el escape deben resolverse antes de que se envíe el martillo. Incluya lo siguiente en la solicitud de cotización (RFQ) o aclaración técnica:
- Modelo exacto del martillo y revisión, incluyendo un dibujo de piezas actual.
- Configuración de escape: puertos abiertos, difusor, silenciador integral o silenciador opcional.
- Número de pieza y disponibilidad de cada tapa de escape, silenciador, sello y sujetador reemplazable.
- Confirmación de que el silenciador ofrecido está aprobado para el modelo exacto y el sistema de lubricante.
- Declaración de ruido o informe de prueba, incluyendo el método de prueba, presión de operación, herramienta de trabajo, material y si el silenciador estaba instalado.
- Instrucciones para inspección, limpieza, reemplazo y operación en clima frío.
- Fotos que muestren la dirección del escape en la configuración suministrada.
- Repuestos recomendados para el tamaño de la flota planificada, ciclo de trabajo e intervalo de servicio.
No acepte "bajo nivel de ruido" como una especificación completa. Pregunte por la configuración y las condiciones de prueba detrás de la declaración. Del mismo modo, no exija un valor de contrapresión universal arbitrario a menos que provenga de los datos de diseño validados del fabricante del martillo.
Errores comunes a evitar
- Cubrir los puertos para reducir el sonido. Esto puede restringir el ciclo de percusión y redirigir el aire contaminado.
- Asumir que la escarcha prueba una falla interna. La escarcha puede ser el resultado de la expansión y el aire húmedo; inspeccione todo el sistema de aire antes de condenar el martillo.
- Asumir que toda neblina es una fuga. Los martillos lubricados normalmente arrastran algo de aceite hacia el escape, mientras que un flujo excesivo o continuo merece ser investigado.
- Instalar un silenciador genérico. La fijación física no prueba una capacidad de flujo, compatibilidad con lubricantes, retención o durabilidad aceptables.
- Usar el sonido del escape como único diagnóstico. La presión de suministro, pérdida en mangueras, contacto de la herramienta, lubricación y desgaste interno pueden cambiar el sonido.
- Limpiar mientras está presurizado. Siempre aísle y despresurice según el procedimiento aprobado.
Preguntas frecuentes
¿Debe salir aire de un martillo neumático mientras está golpeando?
Sí. Se esperan pulsos de escape porque el aire debe abandonar las cámaras de trabajo a medida que el pistón y la válvula completan su ciclo. El flujo debe provenir de la salida diseñada, no de las juntas, la conexión de entrada o un acelerador liberado.
¿Puedo bloquear parte del escape para hacer que el martillo sea más silencioso?
No. Restringir la salida puede crear contrapresión y cambiar el funcionamiento de la herramienta. Utilice solo un silenciador o componente de escape aprobado por el fabricante para el modelo exacto de martillo, junto con controles de ruido en el sitio.
¿Por qué se congela el puerto de escape?
El aire se enfría durante la expansión y la humedad en el suministro puede condensarse o congelarse en la salida fría. El hielo persistente requiere revisiones del drenaje del receptor, separadores, condensado en mangueras, condiciones ambientales e instrucciones del fabricante para clima frío.
¿Es normal la neblina de aceite por el escape?
Una pequeña cantidad puede ser normal para un martillo que utiliza lubricación en línea o interna. Una neblina pesada puede indicar una alimentación excesiva o un aceite inadecuado. Confirme el lubricante y el ajuste especificados, y controle la exposición a la descarga.
¿Un silenciador de escape se ajusta a cualquier martillo de pavimentación?
No. La geometría de montaje es solo un punto de compatibilidad. La capacidad de flujo, la contrapresión permitida, la compatibilidad con lubricantes y agua, la retención bajo vibración y la configuración de prueba de ruido del modelo también deben coincidir.
Especifique el martillo y la configuración de escape juntos
PerfoMax suministra martillos neumáticos para aplicaciones de demolición y rotura industrial. Al solicitar una cotización, envíe el material objetivo, condiciones de trabajo, suministro de aire disponible, disposición de las mangueras, rango de temperatura ambiental, requisitos de control de ruido y plan local de repuestos. Revise el Martillo Neumático TPB60 como una ruta comercial activa, o utilice su canal de consulta para discutir el modelo adecuado y la configuración de escape aprobada para su aplicación.
