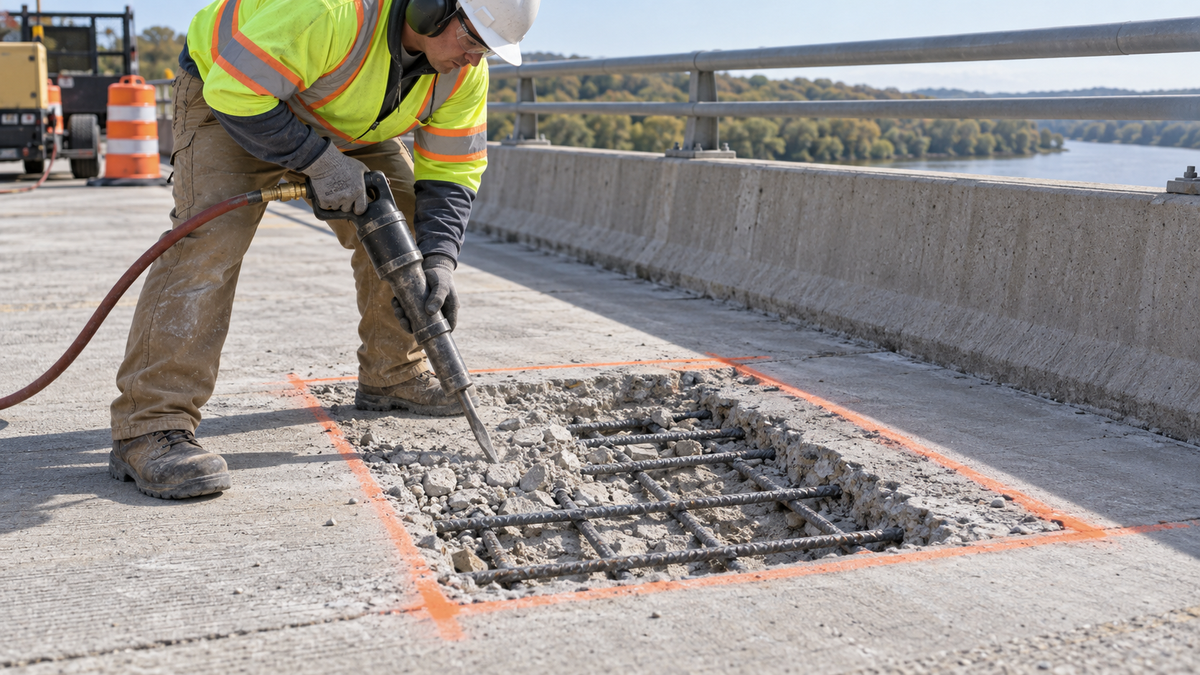

Respuesta corta: un martillo neumático puede ser adecuado para la reparación localizada de tableros de puentes cuando el ingeniero del proyecto o el propietario definen el límite de remoción, la profundidad, el refuerzo que se conservará, los elementos embebidos, la clase de herramienta permitida y los puntos de inspección obligatorios. El método debe separar la remoción rápida de volumen del trabajo controlado en el perímetro, la base de reparación y el acero de refuerzo. No seleccione un martillo solo por su potencia de impacto: una herramienta sobredimensionada o mal controlada puede extender las grietas hacia el concreto sano, dañar las barras o convertir una reparación de profundidad parcial en una de profundidad total.
Los límites de peso de la herramienta dependen de cada proyecto. Por ejemplo, la guía de reparación de tableros de puentes del Departamento de Transporte de Texas permite martillos de hasta 30 lb para la remoción de volumen, pero exige martillos de 15 lb o menos en la base y el perímetro. Ese es un ejemplo útil de control basado en zonas, no una especificación universal. Los planos vigentes, los documentos contractuales, los requisitos del propietario y el procedimiento de reparación aprobado siempre tienen prioridad.
Defina el límite de reparación antes de elegir la herramienta
El parcheo de tableros de puentes es una remoción selectiva, no una demolición general de losas. El objetivo es eliminar el concreto en mal estado mientras se preservan el concreto, el refuerzo, los sistemas del tablero y los componentes estructurales que permanecen. Comience con el mapa de reparación aprobado y establezca si el trabajo es de profundidad parcial, profundidad total, sobre paneles de tablero prefabricados, adyacente a una junta o cerca de un ala de viga u otro elemento sensible.
El paquete de trabajo debe identificar:
- el perímetro de remoción marcado y el tratamiento de borde o corte con sierra requerido;
- la profundidad de remoción mínima y máxima;
- las ubicaciones del refuerzo superior e inferior, el recubrimiento y las barras que deben permanecer;
- preesfuerzo, postensado, conductos, sensores, drenajes y otros elementos embebidos;
- áreas donde la remoción de concreto está prohibida o donde se requieren herramientas manuales;
- soporte temporal, control de tráfico, protección contra caída de escombros y contención;
- la masa, el tipo de punta y el ángulo de trabajo permitidos del martillo o la herramienta de cincelado;
- puntos de inspección obligatorios antes de la limpieza, la colocación del material de reparación o el encofrado.
Si estos límites no están disponibles, la selección del equipo es prematura. Un proveedor puede adaptar una herramienta neumática a una tarea definida, pero no puede determinar el límite de reparación estructural solo a partir de fotografías.
Divida el parche en zonas de control
| Zona de remoción | Objetivo principal | Prioridad de control de herramienta | Disparador de escalamiento |
|---|---|---|---|
| Interior de gran volumen | Retirar material claramente deteriorado dentro del límite aprobado | Impacto productivo con cara libre y control de profundidad visible | Las grietas se propagan más allá del área marcada o la losa comienza a perforarse |
| Perímetro | Preservar el borde cortado con sierra y el concreto sano adyacente | Herramienta más ligera y controlable; trabajar hacia la abertura en lugar de socavar el borde conservado | Aparecen astillamientos en el borde, delaminación o roturas accidentales fuera de la línea |
| Base de reparación | Alcanzar concreto sano con el perfil de superficie y la profundidad especificados | Pasadas superficiales, fragmentos pequeños y sondeo o inspección frecuente | La profundidad requerida cambia, el concreto débil continúa o se encuentra deterioro de profundidad total |
| Alrededor del refuerzo | Exponer las barras sin cortar, mellar, doblar o desprender el acero conservado | Herramienta de cincelado pequeña, aproximación oblicua y punto de contacto visible | Se observa movimiento de barras, pérdida de sección, revestimiento dañado o exposición de acero desconocido |
| Cerca de elementos estructurales o embebidos | Proteger vigas, paneles, tendones, conductos, sensores y servicios públicos | Método aprobado por el propietario y distancia de exclusión | La ubicación es incierta o se entra en contacto con el elemento |
Este modelo de zonas explica por qué una herramienta neumática puede no ser adecuada para todo el parche. Un contratista puede usar un martillo permitido para el interior abierto y luego cambiar a uno más ligero cerca del límite y del refuerzo. La especificación del proyecto debe definir la transición; el criterio del operador por sí solo no es un estándar de aceptación.
Por qué el tamaño de la herramienta no es un número universal
La masa de la herramienta afecta el manejo y el daño potencial, pero es solo una variable. La energía de impacto, la frecuencia de golpe, la forma del cincel, el estado de la herramienta, el ángulo de trabajo, la fuerza de avance del operador, la resistencia del concreto, el patrón de grietas, la condición del soporte y el espacio de liberación disponible cambian el resultado. Un martillo ligero con un cincel de punta estrecha aún puede magullar el concreto sano, mientras que una herramienta más pesada permitida puede ser controlable en una zona abierta de remoción de volumen.
La guía de la Administración Federal de Carreteras para la reparación de concreto de profundidad parcial analiza martillos neumáticos ligeros que no pesen más de 30 lb y señala que las herramientas de 15 lb son preferibles para el control de profundidad en ese contexto de reparación de pavimentos. TxDOT utiliza una división similar entre el trabajo de volumen y el de base/perímetro en su manual de tableros de puentes. Estos valores muestran cómo las agencias controlan métodos de reparación específicos; no autorizan los mismos pesos en todos los puentes.
Para la adquisición, pregunte al equipo del proyecto si el límite establecido se aplica a la herramienta desnuda, a la herramienta más el acero de trabajo o a otra configuración definida. Registre la sección de especificación aplicable y la revisión en la solicitud de equipo.
Use una secuencia de remoción controlada
- Revise los documentos aprobados. Confirme el tipo de reparación, límite, profundidad, refuerzo, zonas sensibles, equipos permitidos y puntos de inspección.
- Inspeccione el área de trabajo. Marque el parche, ubique el refuerzo y los elementos embebidos usando el método aprobado del proyecto, y verifique la parte inferior y la condición de soporte donde sea necesario.
- Cree el límite aprobado. Corte con sierra solo a la profundidad especificada y evite el refuerzo. No aumente la profundidad de un corte solo porque el concreto es difícil de liberar.
- Establezca un borde libre. Comience donde los fragmentos puedan moverse hacia el área de remoción. El martilleo a ciegas en el centro de concreto totalmente soportado desperdicia impacto y fomenta grietas incontroladas.
- Retire el volumen en etapas pequeñas. Mantenga la punta visible, limpie los escombros con frecuencia y deténgase antes de llegar a la base controlada, el perímetro o la zona de acero.
- Cambie de herramientas o técnica. Use el martillo y cincel pequeños aprobados en los límites, alrededor de las barras y en la profundidad final. No utilice el cincel como palanca.
- Inspeccione a medida que avanza el trabajo. Sondée o pruebe el sustrato mediante el método especificado. Amplíe el parche solo a través del proceso de autorización del proyecto.
- Aísle y limpie. Apague y purgue el sistema de aire antes de cambiar el acero o inspeccionar el retenedor. Limpie la cavidad de reparación con el método aprobado de agua, abrasivo o aire sin contaminar la superficie de adherencia.
- Obtenga la aceptación. No coloque material de reparación hasta que el inspector o ingeniero responsable acepte la profundidad de remoción, el perímetro, el sustrato y la condición del refuerzo. -->
Controle la punta, el ángulo y el tamaño del fragmento
Una punta de pala concentra el impacto para la fractura inicial; un cincel plano estrecho o tipo pala puede proporcionar un mejor control a lo largo de una cara. El cincel aprobado debe coincidir exactamente con el vástago y el retenedor del martillo. Una herramienta de trabajo visualmente similar no es prueba de compatibilidad.
Dirija la herramienta de modo que los fragmentos se liberen hacia el área de reparación abierta. Conducir hacia el concreto conservado o hacer palanca debajo de un borde cortado con sierra puede romper material fuera del límite. Cerca del refuerzo, exponga la barra gradualmente desde el lado del concreto. No golpee directamente el acero, no enganche el cincel debajo de una barra ni utilice la herramienta para probar si una barra está suelta.
Haga una pausa si el cincel desaparece debajo de los escombros, la herramienta comienza a desviarse o el operador debe aplicar fuerza lateral para avanzar. Esos síntomas pueden indicar una herramienta desafilada, una trayectoria de liberación deficiente, un extremo de trabajo incorrecto, un método incorrecto o una obstrucción oculta.
Sepa cuándo cambiar el método de remoción
| Método | Rol potencial en tableros de puentes | Limitación clave a verificar |
|---|---|---|
| Martillo neumático o cincelador | Remoción localizada y por etapas donde el impacto y el acceso están permitidos | Rotura excesiva, vibración, exposición manual y daño al concreto o acero conservado |
| Hidrodemolición | Remoción selectiva alrededor del refuerzo y áreas de reparación más grandes | Suministro de agua, tratamiento de escorrentía, contención, acceso y aceptación del sustrato |
| Corte con diamante | Cortes perimetrales controlados o separación donde se requiere una línea precisa | Profundidad de corte, riesgo para refuerzos/tendones, lodos y capacidad limitada para eliminar zonas débiles irregulares por sí solo |
| Remoción robótica o montada | Trabajo de mayor volumen o exposición manual reducida | Carga de la máquina, alcance, vibración, capacidad del tablero y precisión cerca de elementos conservados |
| Herramientas manuales | Acabado final en ubicaciones altamente sensibles o congestionadas | Baja producción y exposición ergonómica |
La investigación publicada por la Administración Federal de Carreteras sobre la eliminación de tableros de concreto de vigas de puentes enfatiza que el método de remoción debe evaluarse en función del sistema estructural que se conserva. Un cambio de método está justificado cuando la vibración, el acceso, la escorrentía, la calidad del sustrato, la duración del proyecto o el riesgo de daño (y no simplemente el precio de compra) se vuelven determinantes.
Verifique el sistema neumático bajo carga de trabajo
Un martillo compacto no puede juzgarse solo por la presión del receptor del compresor. Confirme la presión y el flujo de aire requeridos por el fabricante en la herramienta, luego considere la longitud de la manguera, el diámetro interno, los acoplamientos, las herramientas simultáneas, las fugas y la lubricación de la línea. Una manguera restringida o un acoplamiento de tamaño insuficiente pueden reducir el impacto y tentar al operador a presionar más fuerte o aumentar la presión por encima de la clasificación.
- Utilice los tamaños de manguera y acoplamiento especificados en toda la trayectoria del aire.
- Sujete las conexiones de las mangueras e inspeccione las mangueras en busca de cortes, dobleces y contaminación.
- Instale y ajuste el equipo de lubricación exactamente como lo requiere el manual de la herramienta.
- Mida la presión bajo carga cerca de la herramienta con equipos calibrados al solucionar problemas.
- Nunca exceda la presión nominal de la herramienta para compensar una restricción en el suministro de aire.
- Instale y mantenga el retenedor requerido para evitar la expulsión accidental de la herramienta de trabajo.
La regla de construcción de la OSHA de EE. UU. para herramientas eléctricas neumáticas requiere conexiones de manguera adecuadas para la presión y el servicio, clips de seguridad o retenedores seguros en herramientas de impacto neumático y protección contra la desconexión accidental de la manguera. Las leyes locales, las reglas del sitio y las instrucciones del fabricante pueden imponer controles adicionales.
Lista de verificación para solicitar cotizaciones (RFQ) de un paquete de cincelado para puentes
Envíe al proveedor los límites del proyecto, no solo una solicitud de "un martillo para concreto". Incluya:
- propietario del puente, sección de especificación y revisión del documento;
- reparación de profundidad parcial o total y las dimensiones típicas del parche;
- masa o clase de martillo permitida para zonas de volumen, perímetro y acero de refuerzo;
- condición del concreto, rango de profundidad, recubrimiento del refuerzo y congestión;
- dirección de trabajo, acceso, organización del tráfico y cantidad de remoción diaria;
- tipos de cinceles aprobados e interfaz requerida de vástago/retenedor;
- flujo y presión de aire del compresor disponibles, demanda simultánea, longitud y calibre de la manguera;
- requisitos de polvo, agua, lodos, ruido, vibración y contención;
- requisitos de inspección, área de prueba y aprobación de operadores;
- cinceles de repuesto, retenedores, mangueras, lubricadores y piezas de mantenimiento;
- marcado, manuales, datos declarados de vibración/ruido y documentación de envío.
El martillo neumático MO-1B es una opción comercial compacta de PerfoMax para aplicaciones de cincelado de ligeras a medianas. Su idoneidad para un proyecto de tablero de puente debe confirmarse frente a los límites de herramientas del propietario, el vástago y cincel exactos, el suministro de aire disponible y una prueba controlada en el sitio. Para obtener límites de métodos más amplios, revise la guía publicada sobre martillos neumáticos en concreto reforzado.
Errores comunes que dañan el tablero conservado
- Usar la misma herramienta y fuerza para las zonas de volumen, perímetro y refuerzo.
- Tratar el peso de martillo de ejemplo de una agencia como un permiso universal.
- Cortar el perímetro más profundo sin confirmar el recubrimiento del refuerzo.
- Introducir el cincel verticalmente en concreto sano después de retirar el material deteriorado.
- Hacer palanca contra barras conservadas o usar el martillo para cortar acero.
- Continuar después de que las grietas, la delaminación o las roturas se extiendan fuera del parche marcado.
- Aumentar la presión del aire cuando el problema real es una herramienta desafilada, una manguera restringida o un método incorrecto.
- Omitir la inspección del sustrato y el refuerzo antes de la colocación del parche.
Preguntas frecuentes
¿Qué tamaño de martillo neumático se debe usar para la reparación de tableros de puentes?
Utilice la masa o clase de herramienta indicada en la especificación del proyecto vigente y el procedimiento aprobado. Algunas agencias distinguen un martillo permitido más grande para la remoción de volumen de una herramienta de 15 lb o menos en la base y el perímetro, pero esos límites no pueden transferirse automáticamente a otro proyecto.
¿Puede un martillo neumático dañar el concreto sano?
Sí. El impacto, una punta agresiva, un ángulo de trabajo deficiente, un tamaño de herramienta excesivo o hacer palanca pueden extender las grietas y la delaminación más allá del límite de reparación. Trabaje hacia una cara libre, cambie a una herramienta más controlable cerca del concreto conservado y deténgase cuando observe daños nuevos.
¿Se puede usar el martillo para retirar concreto alrededor del refuerzo?
Solo bajo el procedimiento de reparación aprobado. Exponga las barras conservadas gradualmente con la herramienta pequeña permitida, mantenga la punta visible y no golpee, doble, melle ni haga palanca contra el acero. Las barras o recubrimientos dañados requieren disposición de ingeniería.
¿Cuándo es preferible la hidrodemolición?
Puede ser preferible cuando la remoción selectiva alrededor del refuerzo, la preservación del sustrato o el área de producción favorecen la remoción con chorro de agua. La decisión también debe abordar la escorrentía, la contención, el tratamiento de agua, el acceso, la organización del tráfico y los criterios de aceptación del propietario.
¿Un martillo compacto cumple automáticamente con un límite de proyecto de 15 lb?
No. Confirme cómo el proyecto define la masa de la herramienta y compare la herramienta configurada exacta, incluido cualquier acero de trabajo o accesorios que requiera la especificación. Obtenga la aceptación por escrito en lugar de confiar en un apodo de producto o una clase aproximada.
Adapte la herramienta a las zonas de remoción aprobadas
El cincelado exitoso de tableros de puentes depende de los límites y las transiciones. Defina el parche, identifique lo que debe permanecer, use la herramienta permitida para cada zona, inspeccione con frecuencia y deténgase cuando la condición observada difiera del plan. Un martillo compacto controlado puede ser útil para trabajos selectivos, pero es una parte de un método de reparación diseñado, no un sustituto de este.
Para una revisión de configuración, envíe a PerfoMax los límites de martillo vigentes, la profundidad de reparación, los detalles de refuerzo, la interfaz de cincel propuesta, los datos del compresor y la cantidad requerida a través del formulario de solicitud de cotización. Podemos ayudar a organizar el paquete de herramientas neumáticas para la revisión del proyecto sin asumir la aceptación estructural.
Referencias
- Departamento de Transporte de Texas — Procedimiento de reparación de tableros de puentes
- Administración Federal de Carreteras — Métodos para retirar tableros de concreto de vigas de puentes
- Administración Federal de Carreteras — Construcción de reparaciones de concreto de profundidad parcial
- OSHA de EE. UU. — Herramientas manuales accionadas por energía, 29 CFR 1926.302
